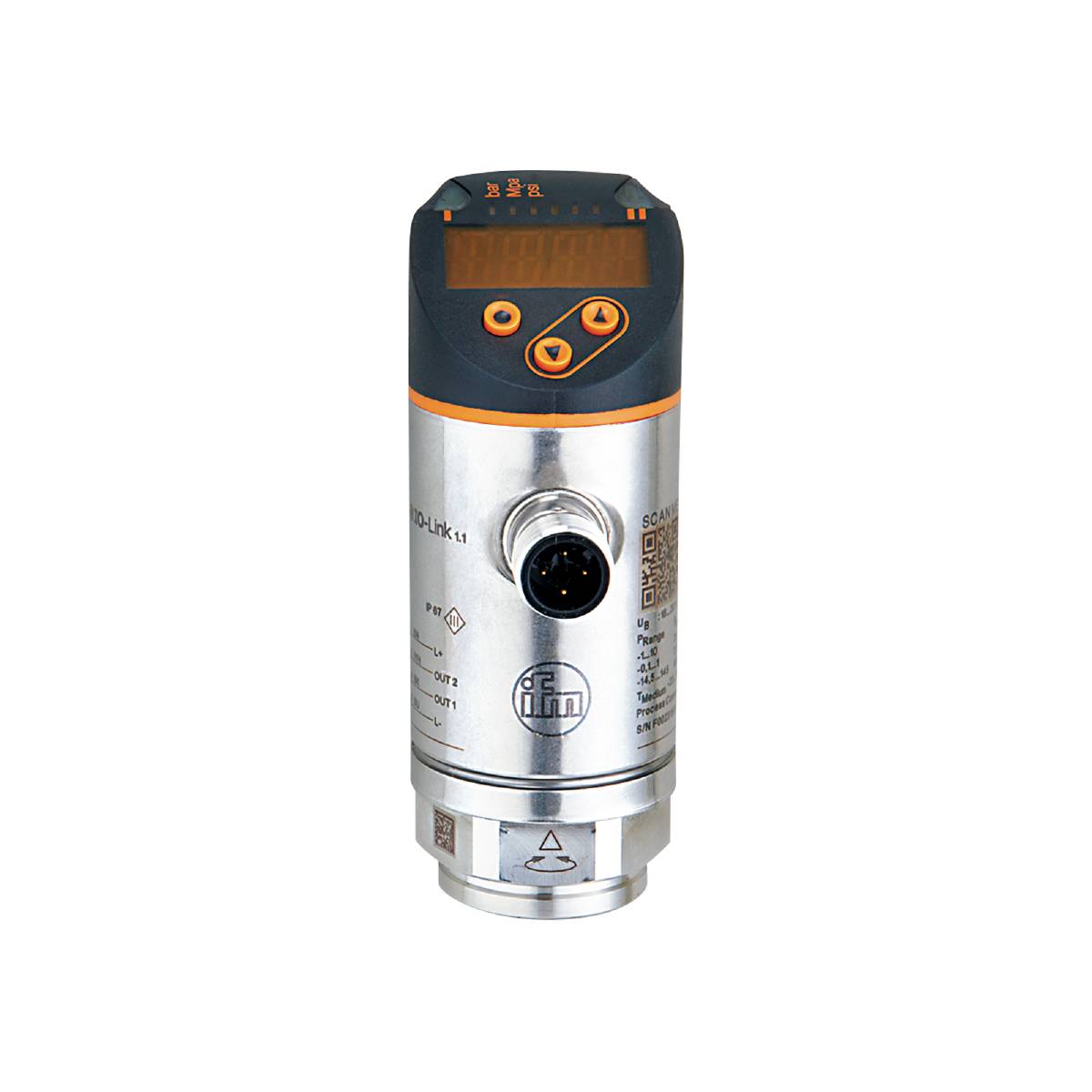

Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PN3071 0 MPa tot 25 MPa M12 1x NC, 1x NO, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
25 MPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 648,76
3
2% = € 47,49
€ 632,93
5
3% = € 110,60
€ 626,64
10
4% = € 263,40
€ 622,42
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 648,76 / Stuk)
€ 648,76
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PN3071 elektronische druksensor
- Programmeerbare schakeluitgang met IO-Link en analoge uitgang
- Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
- Optimale uitlijning door draaibaarheid van de procesaansluiting
- Langdurig stabiel dankzij hoge overbelastingsbestendigheid
- Robuuste uitvoering voor gebruik in zware industriële omstandigheden
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Analoge uitgang spanning [V]: 0...10
- Analoge uitgang stroom [mA]: 4...20
- Reactietijd [ms]: < 3
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 1
- Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
- Weergave: Displayeenheid: 3 x LED, groen (bar, psi, MPa); schakeltoestand: 1 x LED, geel; meetwaarden: Alfanumerieke weergave, rood/groen 4-cijferig
- Druksterkte [MPa]: 50
- Druksterkte [psi]: 7250
- In stappen van - Factory setting / CMPT = 2 [MPa]: 0,1
- In stappen van - status_B High Resolution / CMPT = 3 [MPa]: 0,1
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = best Fit Straight Line (minigname-instelling); LS = grenspuntinstelling)
- Meetbereik [MPa]: 0...25
- Meetelement: Metalen dunne filmcel
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [MPa]: 0.2
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [MPa]: 0.2
- Min. Barstdruk [MPa]: 120
- Terugschakelpunt RP - Factory setting / CMPT = 2 [MPa]: 0,1...24,9
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [MPa]: 0,1...24,9
- Schakelpunt SP - Factory setting / CMPT = 2 [MPa]: 0,2...25
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [MPa]: 0,2...25
- Schakelpuntnauwkeurigheid bereik: < ± 0,5
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: < 0,3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping analoge uitgang DAA [s]: 0...4
- Demping proceswaarde DAP [s]: 0...4
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Druksterkte [bar]: 500
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Instelbare vertragingstijd DS, dr [s]: 0...50
- Elektrische uitvoering: PNP
- Totaal aantal uitgangen: 2
- Gewicht [g]: 231.000
- Hysteresisvariatie: < ± 0,25
- In stappen van - Factory setting / CMPT = 2 [bar]: 1
- In stappen van - Factory setting / CMPT = 2 [psi]: 20
- In stappen van - status_B High Resolution / CMPT = 3 [bar]: 1
- In stappen van - status_B High Resolution / CMPT = 3 [psi]: 1
- IO-Link-functies (azyklisch) - Factory setting / CMPT = 2: Toepassingsspecifieke markering
- IO-Link-functies (azyklisch) - status_B High Resolution / CMPT = 3: Toepassingsspecifieke markering
- IO-Link-resolutie afdrukken - Factory setting / CMPT = 2 [bar]: 1
- IO-Link-resolutie afdrukken - status_B High Resolution / CMPT = 3 [bar]: 0,1
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,05; (per 6 maanden)
- Max. Stijgtijd analoge uitgang [ms]: 3
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: 0...250
- Meetbereik [psi]: 0...3620
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [bar]: 2
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [psi]: 20
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [bar]: 2
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [psi]: 19
- Min. Barstdruk [bar]: 1200
- Min. Bergstdruk [psi]: 17400
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Belastingsweerstand [Ω]: 2000
- Min. Procescyclustijd - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Procescyclustijd - status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 190
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakel-/terugschakelvertraging; demping; weergave-eenheid; stroom-/spanningsuitgang
- Profielen - Factory setting / CMPT = 2: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Profielen - status_B High Resolution / CMPT = 3: Smart sensor ED2: Digitale meetsensor (0x000A), Identification and Diagnosis (0x4000)
- Procesaansluiting: Schroefdraadaansluiting G 1/4 binnenschroefdraad M6 I
- Procesgegevens analoog: 1
- Procesgegevens binair: 1
- Terugschakelpunt RP - Factory setting / CMPT = 2 [bar]: 1...249
- Terugschakelpunt RP - Factory setting / CMPT = 2 [psi]: 20...3600
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [bar]: 1...249
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [psi]: 12...3608
- Schakelfrequentie DC [Hz]: < 170
- Schakelpunt SP - Factory setting / CMPT = 2 [bar]: 2...250
- Schakelpunt SP - Factory setting / CMPT = 2 [psi]: 40...3620
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [bar]: 2...250
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [psi]: 30...3626
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 35
- Temperatuurcoëfficiënt nulpunt: 0,2; (-25...80 °C)
- Temperatuurcoëfficiënt: 0,2; (-25...80 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
- Soortnaam
Druksensor
- Type
PN3071
- Aansluiting
M12
- Uitvoering
Overdruk
- Uitgangen
PNP
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
IO-Link
- Meetbereik (druk) (min.)
0 MPa
- Meetbereik (druk) (max.)
25 MPa
- Meetbereik (druk)
0 MPa tot 25 MPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
1x NC
1x NO
Analoog
IP65/67
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
0.2280 kg
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321290 ifm Electronic Druksensor 1 stuk(s) PN3071 0 MPa tot 25 MPa M12 1x NC, 1x NO, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321290 ifm Electronic Druksensor 1 stuk(s) PN3071 0 MPa tot 25 MPa M12 1x NC, 1x NO, Analoog
Omschrijving
ifm PN3071 elektronische druksensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
