Afbeelding vergelijkbaar

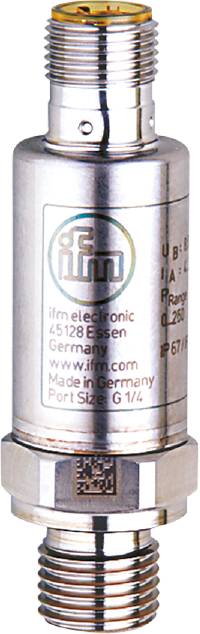

ifm Electronic Druksensor 1 stuk(s) PT5403 0 MPa tot 2.5 MPa M12 Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
2.5 MPa
Max. voedingsspanning
36 V/DC
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 198,34
3
2% = € 14,52
€ 193,50
5
3% = € 33,80
€ 191,58
10
4% = € 80,50
€ 190,29
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 198,34 / Stuk)
€ 198,34
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PT5403 elektronische druksensor
- Betrouwbare registratie van de systeemdruk in industriële toepassingen
- Hoge schok- en trillingsbestendigheid
- Zeer goede herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
- Levensduur van meer dan 60 miljoen drukcycli
- Compacte en robuuste roestvrijstalen behuizing voor gebruik in krappe inbouwomstandigheden
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20
- Aantal analoge uitgangen: 1
- Aantal in- en uitgangen: Aantal analoge uitgangen: 1
- Druksterkte [MPa]: 6,5
- Druksterkte [psi]: 940
- Afwijking van de karakteristiek: < ± 0,5; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
- Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Meetbereik [MPa]: 0...2,5
- Min. Barstdruk [MPa]: 60
- Omgevingstemperatuur-1 [°C]: -40...90
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor industrieel gebruik
- Uitgangssignaal: Analoog signaal
- Stand-by vertragingstijd [s]: < 0,1
- Bedrijfsspanning [V]: 8,5...36 DC
- Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Druksterkte [bar]: 65
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Totaal aantal uitgangen: 1
- Gewicht [g]: 59.000
- Hysteresisvariatie: < ± 0,2
- Beveiligd tegen kortsluiting: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
- Max. Belasting [Ω]: (UB – 8,5 V) / 21,5 mA; @8,5V= 0; @12V max. 160; @24V max. 720
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -40...90
- Meetbereik [bar]: 0...25
- Meetbereik [psi]: 0...360
- Min. Barstdruk [bar]: 600
- Min. Bergstdruk [psi]: 8700
- Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- TTF: 686
- Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
- BESCHERMINGSKLASSE IP 67; IP 69K
- Beschermingsklasse: III
- Stapresponstijd analoge uitgang [ms]: 1
- Stekkerverbinding: Pinlay-out: 0180 - stekkerverbinding: 1 x M12; codering: A
- Temperatuurcoëfficiënt nulpunt en bereik: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
- Soortnaam
Druksensor
- Type
PT5403
- Aansluiting
M12
- Uitvoering
Overdruk
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Meetbereik (druk) (min.)
0 MPa
- Meetbereik (druk) (max.)
2.5 MPa
- Meetbereik (druk)
0 MPa tot 2.5 MPa
- Min. voedingsspanning
8.5 V/DC
- Max. voedingsspanning
36 V/DC
- Voedingsspanning
8.5 - 36 V/DC
Analoog
IP67/IP69K
- Slangaansluiting
G1/4 buitendraad
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Gewicht
0.0570 kg
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3319526 ifm Electronic Druksensor 1 stuk(s) PT5403 0 MPa tot 2.5 MPa M12 Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3319526 ifm Electronic Druksensor 1 stuk(s) PT5403 0 MPa tot 2.5 MPa M12 Analoog
Omschrijving
ifm PT5403 elektronische druksensor
