Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PU8504 0 MPa tot 1 MPa M12 Analoog Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
1 MPa
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 214,05
3
2% = € 15,66
€ 208,83
5
3% = € 36,50
€ 206,75
10
4% = € 86,90
€ 205,36
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 214,05 / Stuk)
€ 214,05
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

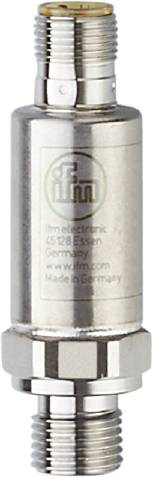

ifm PU8504 elektronische druksensor
- Voor de betrouwbare registratie van de systeemdruk in mobiele machines
- Robuuste roestvrijstalen behuizing met hoge schok- en trillingsbestendigheid
- Compact model voor gebruik in krappe inbouwomstandigheden
- Levensduur van meer dan 60 miljoen drukcycli
- Langdurig stabiel dankzij hoge herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
Technische specificaties
- Analoge uitgang spanning [V]: 0,5...4,5
- Aantal analoge uitgangen: 1
- Aantal in- en uitgangen: Aantal analoge uitgangen: 1
- Druksterkte [MPa]: 2,5
- Druksterkte [psi]: 360
- Afwijking van de karakteristiek: < ± 0,8; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
- Lineariteitsafwijking-procentuele bereik: < ± 0,25 (BFSL) / < ± 0,5 (LS)
- Meetbereik [MPa]: 0...1
- Min. Barstdruk [MPa]: 30
- Omgevingstemperatuur-1 [°C]: -40...100
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Applicatie: Voor mobiel gebruik
- Uitgangssignaal: Analoog signaal
- Stand-by vertragingstijd [s]: < 0,1
- Bedrijfsspanning [V]: 8...32 DC
- Afdichting procesaansluiting: HNBR ( DIN en ISO 1179-2)
- Smoorelement aanwezig: Ja
- Soort druk: Relatieve druk
- Druksterkte [bar]: 25
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Totaal aantal uitgangen: 1
- Gewicht [g]: 57.500
- Hysteresisvariatie: < ± 0,2
- Beveiligd tegen kortsluiting: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -40...125
- Meetbereik [bar]: 0...10
- Meetbereik [kPa]: 0...1000
- Meetbereik [psi]: 0...145
- Min. Barstdruk [bar]: 300
- Min. Bergstdruk [psi]: 4350
- Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Belastingsweerstand [Ω]: 2000
- TTF: 658
- Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
- BESCHERMINGSKLASSE IP 67; IP 69K
- Beschermingsklasse: III
- Stapresponstijd analoge uitgang [ms]: 2
- Stekkerverbinding: Pinlay-out: 0174 - stekkerverbinding: 1 x M12; codering: A; max. Kabellengte: 30 m.
- Stroomverbruik [mA]: < 12
- Temperatuurcoëfficiënt nulpunt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperatuurcoëfficiënt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
Piece
- Soortnaam
Druksensor
- Type
PU8504
- Aansluiting
M12
- Kabellengte
30 m
- Uitvoering
Relatieve druk
- Response-tijd
2 ms
- Uitgangen
Analoog (spanning)
- Uitgangssignaal (min.)
0.5 V
- Uitgangssignaal (max.)
4.5 V
- Interfaces
M12-stekker
- Meetbereik (druk) (min.)
0 MPa
- Meetbereik (druk) (max.)
1 MPa
- Meetbereik (druk)
0 MPa tot 1 MPa
- Min. voedingsspanning
8 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
8 - 32 V/DC
Analoog
- Berstdruk
300 bar
- Slangaansluiting
G1/4 buitendraad
- Min. temperatuur
-40 °C
- Max. temperatuur
100 °C
- Gewicht
57.500 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3319720 ifm Electronic Druksensor 1 stuk(s) PU8504 0 MPa tot 1 MPa M12 Analoog Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3319720 ifm Electronic Druksensor 1 stuk(s) PU8504 0 MPa tot 1 MPa M12 Analoog Piece
Omschrijving
ifm PU8504 elektronische druksensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
