Name: ifm Electronic LR3020 Elektronische niveausensor Voedingsspanning (bereik): 18 - 30 V/DC Meetbereik: 0.02 - 1.98 m 1 stu
Brand: ifm Electronic
SKU: 3321140
Availability: BackOrder

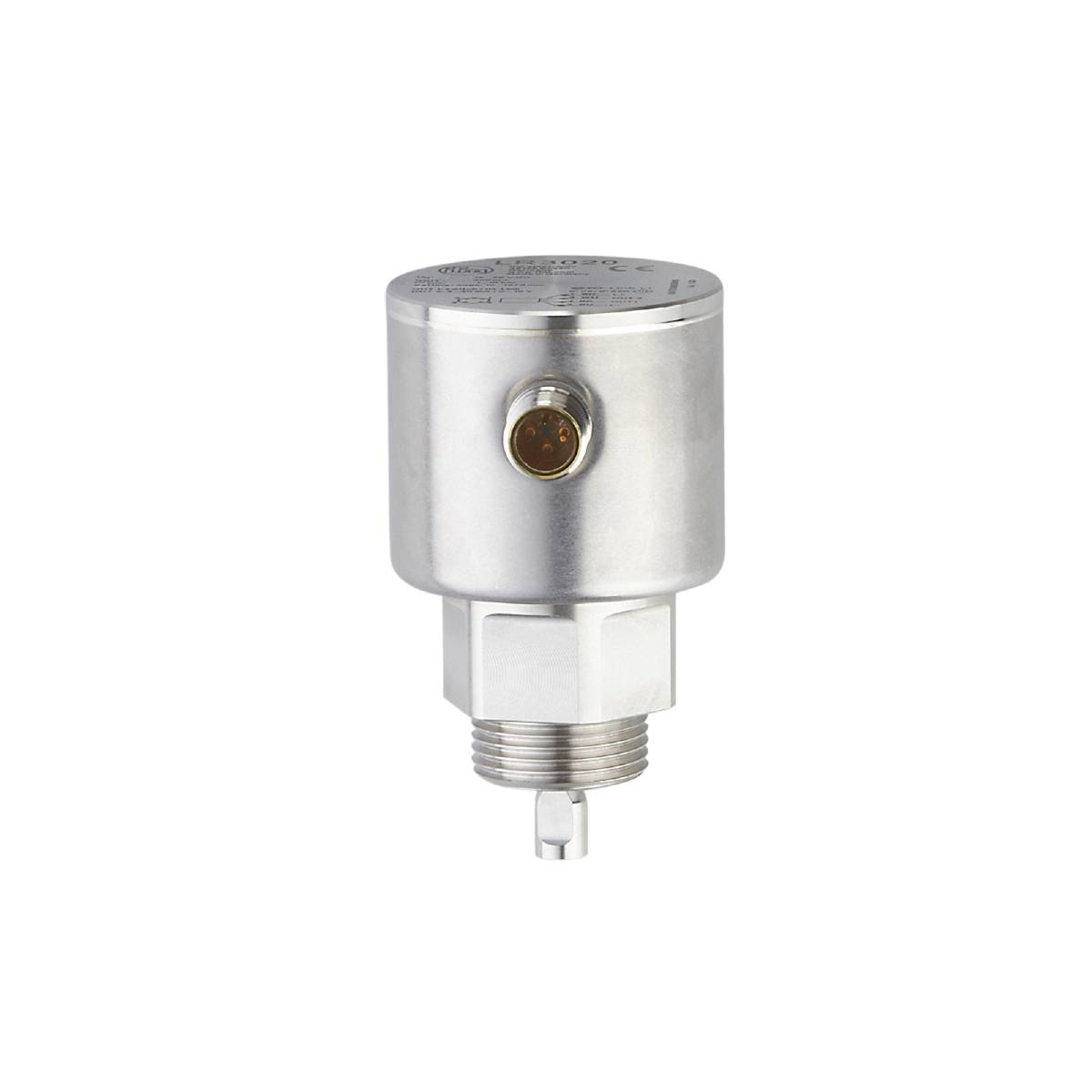

Zilveren metalen cilinder met schroefdraad aan de onderkant en een klein rond aanwijsinstrument. Wordt vermoedelijk gebruikt als druksensor.

Afbeelding vergelijkbaar

Soortnaam

Elektronische niveausensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Meetbereik (max.)

1.98 m

Type

LR3020

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Aantal

Stuk(s)

Totaal (€ 519,00 / Stuk)

€ 519,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm LR3020 elektronische niveausensor

Meetbereik (min.): 0.02 m
Meetbereik (max.): 1.98 m
Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Actief bereik A [mm]: L-40; (bij instelling op olie en oliegebaseerde media: L-60)
Analoge uitgang spanning [V]: 0...10, inverteerbaar
Analoge uitgang stroom [mA]: 4...20, inverteerbaar
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 1
Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
IO-Link Revision: 1.1
Meetprincipe niveau: Geleide magnetron
SDCI-norm: IEC 61131-9
Staaflengte L [mm]: 100...2000
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: -25...60
Toepassing: Voor industrieel gebruik
Resolutie [mm]: 1
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: < 3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 200
Diëlektrische constante van het medium: ≥ 1,8; (bij media met DK 1,8...5 (bijv. oliën) is voor het gebruik een coaxiale buis nodig)
Druksterkte [bar]: 16
Elektrische uitvoering: PNP/NPN
Aanbevolen media: Water; op water gebaseerde media; oliën; op olie gebaseerde media
Totaal aantal uitgangen: 2
Gewicht [g]: 437.300
Hysterese - instelbereik [mm]: > 5
In stappen van - instelbereik [mm]: 5
Inactief bereik I1 / I2 [mm]: 30 / 10; (bij instelling op olie en oliegebaseerde media: 30 / 30)
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -40...85
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2,5
Media: Vloeibare media
Meetfout [mm]: ± 7
Meetfrequentie [Hz]: 4
Min. Belastingsweerstand [Ω]: 2000
Min. Procescyclustijd [ms]: 3.2
TTF: 241
Nulsignaal spanning [V]: 0
Nulsignaal stroom [mA]: 4,0
Offset-fout [mm]: 5
Profielen: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
Procesaansluiting: Schroefdraadaansluiting G 3/4 buitendraad
Procesgegevens analoog: 3
Procesgegevens binair: 1
Procestemperatuur [°C]: -25...80; (90 < 1 h; zie opmerking onder opmerkingen)
Terugschakelpunt RP - instelbereik [mm]: 10... L-35
Schakelpunt SP - instelbereik [mm]: 15...L-30
Beschermingsklasse IP 68; IP 69K; (7 dagen / 1 m waterdiepte / 0,1 bar: IP 68)
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Stekker - pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 25
Temperatuurinvloed per 10 K: ± 0,2 %
Bestand tegen overbelasting: Ja
Vacuümbestendigheid [mbar]: -1000
Bescherming tegen verkeerde polariteit: ja
Volle signaalspanning [V]: 10
Vol signaal stroom [mA]: 20
Materialen in contact met het medium: 1.4305 (roestvrij staal / 303); sondeaansluiting: 1.4435 (roestvrij staal / 316L); PTFE; FKM; afdichting: NBR-glasvezelversterkt
Herhalingsnauwkeurigheid [mm]: ± 5

Soortnaam: Elektronische niveausensor

Type: LR3020

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

Aansluiting: M12

Uitgangen: PNP
NPN

Materiaal: RVS

Afdichtmateriaal: NBR

Min. medium temperatuur: -25 °C

Max. medium temperatuur: 80 °C

Operationele druk (max.): 16 bar

Meetnauwkeurigheid ±: 7 mm

Meetbereik (min.): 0.02 m

Meetbereik (max.): 1.98 m

Meetbereik: 0.02 - 1.98 m

Gewicht: 437.300 g

Min. omgevingstemperatuur: -25 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.
