Name: ifm Electronic LR7009 Elektronische niveausensor Voedingsspanning (bereik): 18 - 30 V/DC Meetbereik: 0.02 - 1.58 m 1 stu
Brand: ifm Electronic
SKU: 3321138
Availability: BackOrder

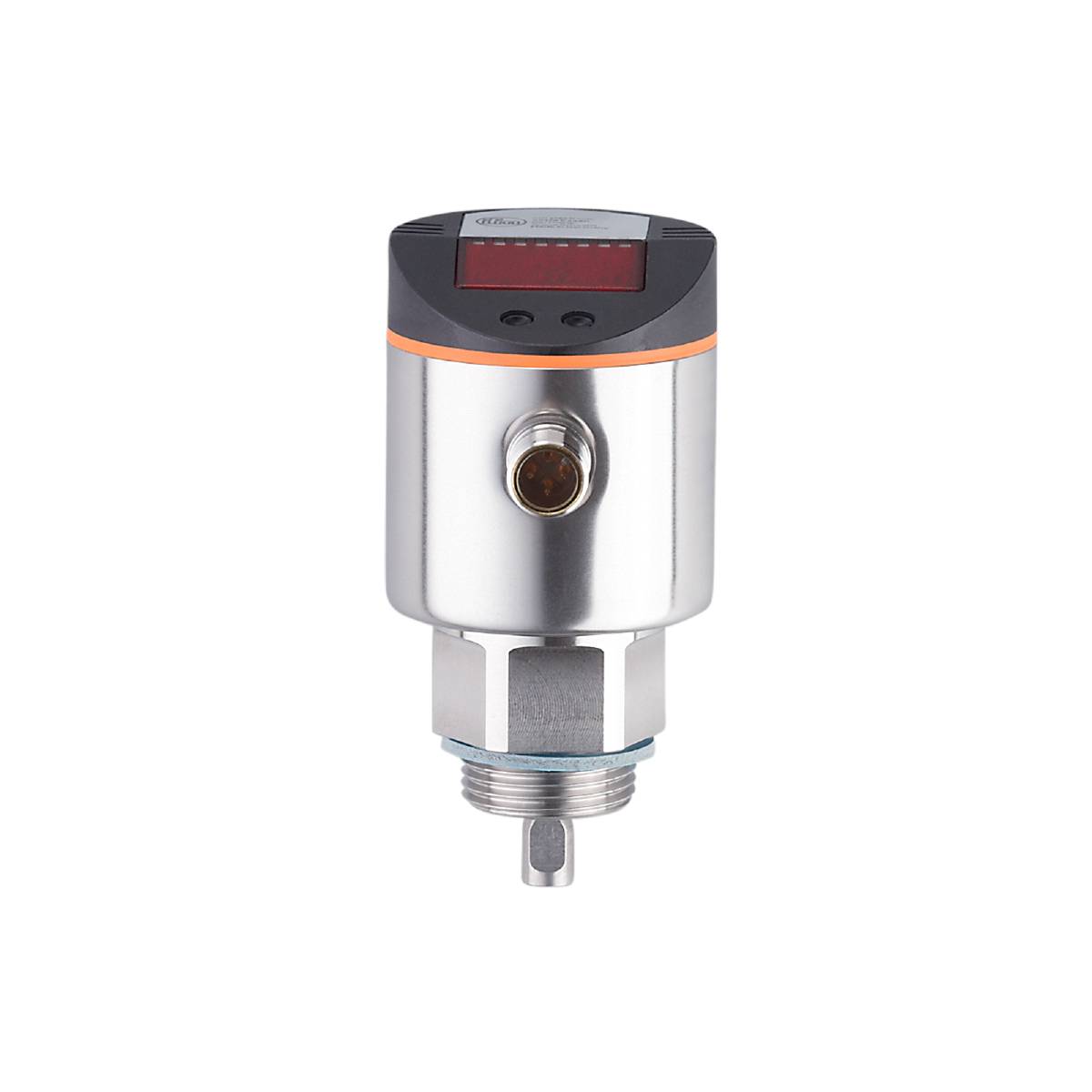

Druksensor met digitaal display voor het meten van drukwaarden, cilindrische vorm, zilveren behuizing, zwarte achtergrond.

Afbeelding vergelijkbaar

Soortnaam

Elektronische niveausensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Meetbereik (max.)

1.58 m

Type

LR7009

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Aantal

Stuk(s)

Totaal (€ 519,00 / Stuk)

€ 519,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm LR7009 elektronische niveausensor

Meetbereik (min.): 0.02 m
Meetbereik (max.): 1.58 m
Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Actief bereik A [mm]: L-40; (bij instelling op olie en oliegebaseerde media: L-60)
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2
Weergave: Weergave-eenheid: 2 x LED, groen; schakeltoestand: 2 x LED, geel; vulniveau: Alfanumeriek display, 4-cijferig; parametrisering: Alfanumeriek display, 4-cijferig
Druksterkte [MPa]: 1.6
IO-Link Revision: 1.1
Meetprincipe niveau: Geleide magnetron
SDCI-NORM: IEC 61131-9 CKV
Staaflengte L [mm]: 100...1600
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: -25...60
Vacuümvastheid [MPa]: -0,1
Toepassing: Voor industrieel gebruik
Resolutie [mm]: 1
Uitvoering kortsluitbeveiliging: Thermisch, geschakeld
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; IO-Link
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: < 3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 200
Diëlektrische constante van het medium: ≥ 1,8; (bij media met DK 1,8...5 (bijv. oliën) is voor het gebruik een coaxiale buis nodig)
Elektrische uitvoering: PNP/NPN
Aanbevolen media: Water; op water gebaseerde media; oliën; op olie gebaseerde media
Totaal aantal uitgangen: 2
Gewicht [g]: 378.200
Hysterese - instelbereik [mm]: > 5
In stappen van - instelbereik [mm]: 5
Inactief bereik I1 / I2 [mm]: 30 / 10; (bij instelling op olie en oliegebaseerde media: 30 / 30)
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -40...85
MAWP bij toepassingen conform CRN [MPa]: 1.6
max. Spanningsval schakeluitgang DC [V]: 2,5
Media: Vloeibare media
Meetfout [mm]: ± 7
Meetfrequentie [Hz]: 4
Min. Procescyclustijd [ms]: 2.3
MTTF: 227
Niet te gebruiken voor: Zie gebruiksaanwijzing, hoofdstuk „gebruik volgens de voorschriften”.
Offset-fout [mm]: 5
Profielen: Geen profiel
Procesaansluiting: Schroefdraadaansluiting G 3/4 buitendraad
Procesgegevens analoog: 1
Procesgegevens binair: 2
Procestemperatuur [°C]: -25...80; (90 < 1 h; zie opmerking onder opmerkingen)
Terugschakelpunt RP - instelbereik [mm]: 10... L-35
Schakelpunt SP - instelbereik [mm]: 15...L-30
Beschermingsklasse: IP67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 30
Temperatuurinvloed per 10 K: ± 0,2 %
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4305 (roestvrij staal / 303); sondeaansluiting: 1.4435 (roestvrij staal / 316L); PTFE; FKM; afdichting: NBR-glasvezelversterkt
Herhalingsnauwkeurigheid [mm]: ± 5

Soortnaam: Elektronische niveausensor

Type: LR7009

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

Kenmerken: LED-weergave

Aansluiting: M12

Uitgangen: PNP
NPN

Materiaal: RVS

Afdichtmateriaal: NBR

Min. medium temperatuur: -25 °C

Max. medium temperatuur: 80 °C

Meetnauwkeurigheid ±: 7 mm

Meetbereik (min.): 0.02 m

Meetbereik (max.): 1.58 m

Meetbereik: 0.02 - 1.58 m

Gewicht: 378.200 g

Min. omgevingstemperatuur: -25 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja
