Name: ifm Electronic SB2257 Mechatronische stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Brand: ifm Electronic
SKU: 3321574
Availability: BackOrder

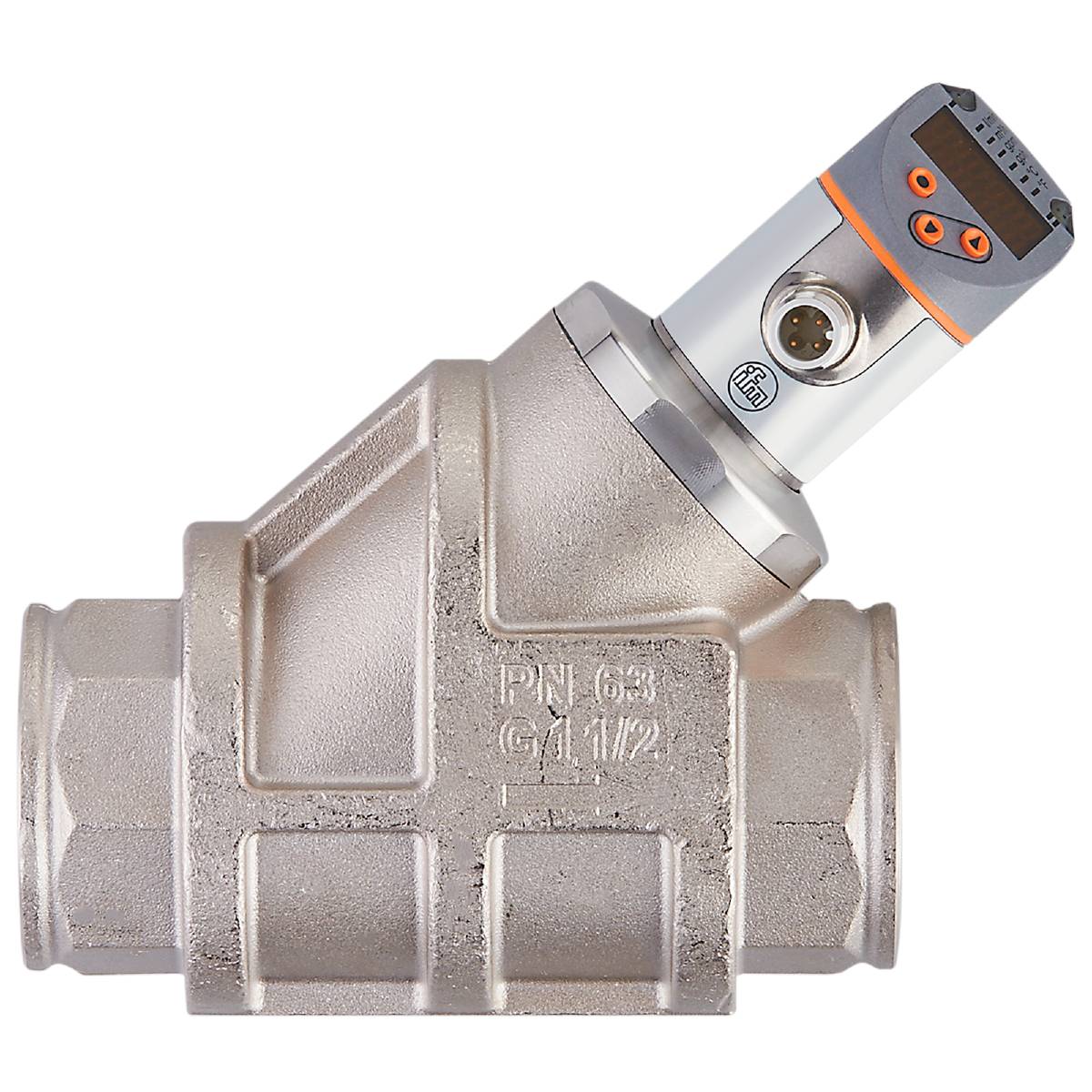

Een zilverkleurig ventiel met een digitale sensoropzetstuk op een zwarte achtergrond. Op het ventiel staan de opschriften 'PN 63' en 'G 1/2'.

Afbeelding vergelijkbaar

Soortnaam

Mechatronische stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Type

SB2257

Voedingsspanning

18 - 30 V/DC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 24 nov.

Aantal

Stuk(s)

Totaal (€ 739,00 / Stuk)

€ 739,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SB2257 mechatronische doorstroomsensor

Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Analoge uitgang stroom [mA]: 4...20
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 120 (Q > 1 L/min)
Reactietijd - stroombewaking [s]: 0,01
Weergave: Weergave-eenheid: 6 x LED, groen; schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumeriek display, rood/groen wisselaanduiding 4-cijferig; programmering: Alfanumeriek display, 4-cijferig
Weergavebereik - temperatuurbewaking [°C]: -32...122
Weergavebereik - temperatuurbewaking [°F]: -25,6...251,6
Weergavebereik [gph]: 0...3805
Weergavebereik [gpm]: 0...63,4
Weergavebereik [L/min]: 0...240
Weergavebereik [m3/h]: 0...14,4
Druksterkte [MPa]: 6.3
IO-Link Revision: 1.1
Stapgrootte - stroombewaking schakeluitgang[s]: 0,1
Stapgrootte - stroombewaking analoge uitgang [s]: 0,1
SDCI-NORM: IEC 61131-9 CKV
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: 0...60
Resolutie [gph]: 1
Resolutie [gpm]: 0,1
Resolutie [L/min]: 0,1
Resolutie [m3/h]: 0,01
Resolutie - temperatuurbewaking [°C]: 0,1
Resolutie - temperatuurbewaking [°F]: 0,1
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; frequentiesignaal; IO-Link
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: < 3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
Demping analoge uitgang DAA - Stroombewaking [s]: 0...5
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Druksterkte [bar]: 63
Drukapparatuurrichtlijn: Goede technische praktijk
Frequentie op eindpunt FRP [Hz]: 10...10000
Frequentie op eindpunt FRP - temperatuurbewaking [Hz]: 10...10000
Frequentie van de uitgang [Hz]: 0...10000
Frequentieeindpunt FEP [gph]: 210...3170
Frequentieeindpunt FEP [gpm]: 3,5...52,8
Frequentieeindpunt FEP [L/min]: 13,4...200
Frequentieeindpunt FEP [m3/h]: 0,8...12
Frequentieeindpunt FEP - temperatuurbewaking [°C]: 12...100
Frequentieeindpunt FEP - temperatuurbewaking [°F]: 53,6...212
Frequentiestartpunt FSP - temperatuurbewaking [°C]: -10...78
Frequentiestartpunt FSP - temperatuurbewaking [°F]: 14...172,4
Nauwkeurigheid - temperatuurbewaking [K]: 3 (25 °C; Q > 1 L/min)
Nauwkeurigheid (in het meetbereik) - energiebewaking: ± 5 % MEW; (Q > 1 L/min; 20...70 °C mediumtemperatuur)
Totaal aantal uitgangen: 2
Gewicht [g]: 2809.500
In stappen van - temperatuurbewaking [°C]: 0,1
In stappen van - temperatuurbewaking [°F]: 0.2
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -15...80
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2
Media: Vloeibare media; oliën (viscositeit 46 mmm/s bij 40 °C)
Mediumtemperatuur [°C]: -10...100
Meetbereik [gph]: 65...3170
Meetbereik [gpm]: 1,1...52,8
Meetbereik [L/min]: 4...200
Meetbereik [m3/h]: 0,24...12
Meetbereik - temperatuurbewaking [°C]: -10...100
Meetbereik - temperatuurbewaking [°F]: 14...212
Meetdynamiek: 1:50
Min. Procescyclustijd [ms]: 3.2
TTF: 145
Parametermogelijkheden: Hysterese / ramen; NO / NC; schakellogica; stroom-/frequentieuitgang; demping schakel-/analoge uitgang; display draaibaar/uitschakelbaar; standaard maateenheid; kleur proceswaarde; kalibratiefactor
Profielen: sensor: Procesdata variabele; Device Identification, Device Diagnosis
Procesaansluiting: Schroefdraadaansluiting G 1 1/2 binnendraad
Procesgegevens analoog: 2
Procesgegevens binair: 2
Terugschakelpunt RP [gph]: 0...3150
Terugschakelpunt RP [gpm]: 0...52,5
Terugschakelpunt RP [L/min]: 0...198,6
Terugschakelpunt RP [m3/h]: 0...11,92
Terugschakelpunt RP - temperatuurbewaking [°C]: -10...99,3
Terugschakelpunt RP - temperatuurbewaking [°F]: 14...210,8
Schakelpunt SP [gph]: 20...3170
Schakelpunt SP [gpm]: 0,3...52,8
Schakelpunt SP [L/min]: 1,4...200
Schakelpunt SP [m3/h]: 0,08...12
Schakelpunt SP - temperatuurbewaking [°C]: -9,3...100
Schakelpunt SP - temperatuurbewaking [°F]: 15,2...212
Schakelcycli mechanisch: 10 miljoen
Stapgrootte [gph]: 5
Stapgrootte [gpm]: 0,1
Stapgrootte [Hz]: 10
Stapgrootte [L/min]: 0,02
Stapgrootte [m3/h]: 0,02
Stapgrootte - temperatuurbewaking [Hz]: 10
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 50
Stroombelastbaarheid per uitgang [mA]: 150; (200:...60 °C; omgevingstemperatuur; 250:...40 °C; omgevingstemperatuur)
Temperatuurafwijking - temperatuurbewaking: 0,029 °C / K
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4401 (roestvrij staal / 316); 1.4404 (roestvrij staal / 316L); messing (2.0371); messing chemisch vernikkeld; PPS; O-ring: FKM
Herhalingsnauwkeurigheid - stroombewaking: ± 1% MEW

Soortnaam: Mechatronische stromingssensor

Type: SB2257

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

Kenmerken: LED-weergave

Aansluiting: M12

Response-tijd: 0.01 s

Uitgangen: IO-Link

Materiaal: RVS

Afdichtmateriaal: FKM

Min. medium temperatuur: -10 °C

Max. medium temperatuur: 100 °C

Operationele druk (max.): 63 bar

Meetnauwkeurigheid ±: 5 %

Gewicht: 2809.500 g

Min. omgevingstemperatuur: 0 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.
