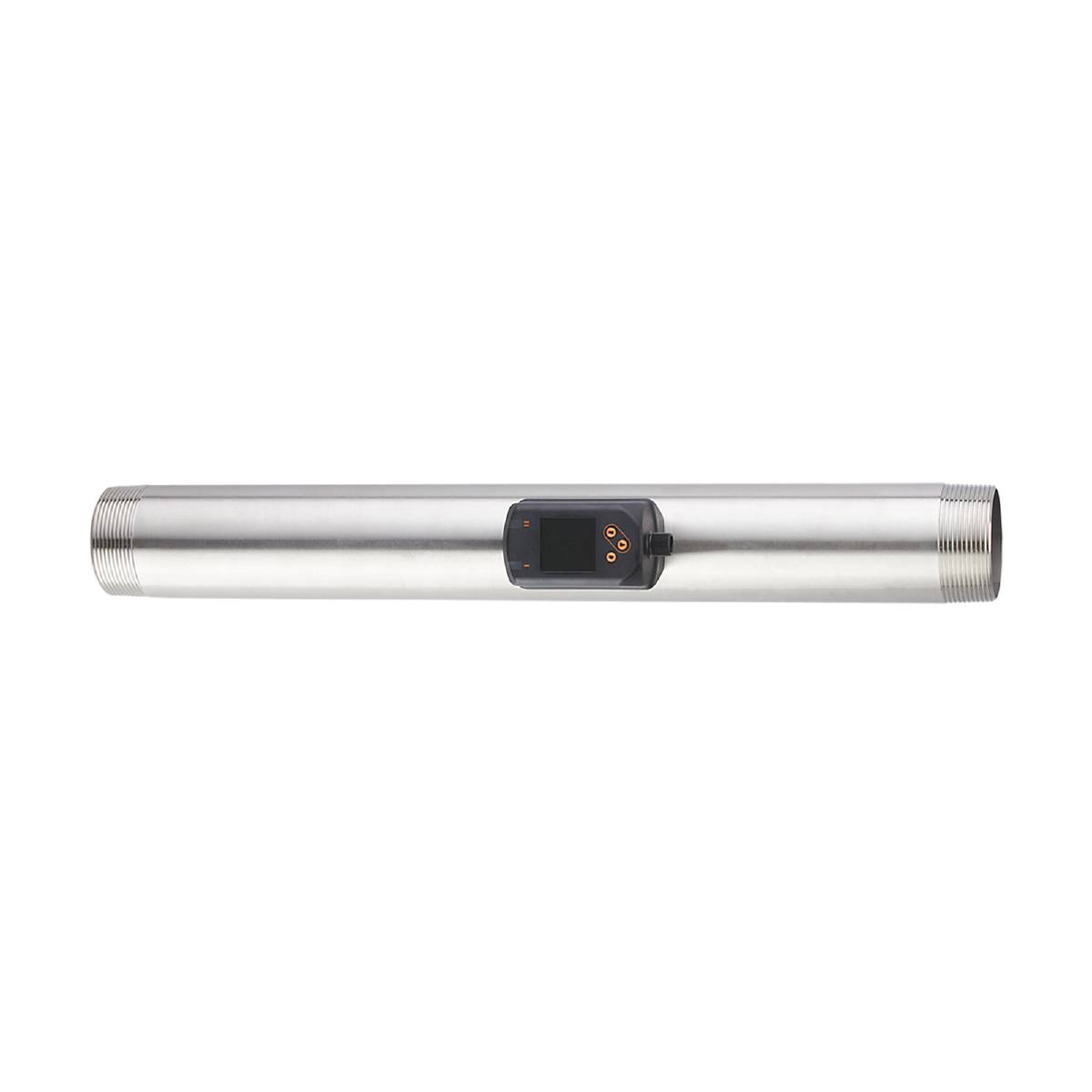

ifm Electronic SD2500 Persluchtmeter Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Soortnaam
Persluchtmeter
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Type
SD2500
Voedingsspanning
18 - 30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 1.685,00 / Stuk)
€ 1.685,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm SD2500 drukluchtmeter
- Voedingsspanning (bereik): 18 - 30 V/DC
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
- Analogenpunt - temperatuurbewaking [°C]: 4...60
- Analogenpunt - temperatuurbewaking [°F]: 39,2...140
- Analoog punt - drukbewaking [bar]: 2,2...16
- Analoog punt AEP [L/min]: 2330...11670
- Analoog punt AEP [m/s]: 16,8...84
- Analoog punt AEP [m3/h]: 140...700
- Analoog startpunt - temperatuurbewaking [°C]: -10...46
- Analoog startpunt - temperatuurbewaking [°F]: 14...114,8
- Analoog startpunt - drukbewaking [bar]: -1...12,8
- Analoog startpunt ASP [L/min]: 0...9330
- Analoog startpunt ASP [m/s]: 0...67,2
- Analoog startpunt ASP [m3/h]: 0...560
- Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 0,5
- Reactietijd [s]: 0,1; (DAP = 0)
- Reactietijd - drukbewaking [s]: 0,05
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave:: Kleurendisplay 1,44", 128 x 128 pixels;: 2 x LED, geel
- Weergavebereik - temperatuurbewaking [°C]: -24...74
- Weergavebereik - temperatuurbewaking [°F]: -11,2...165,2
- Weergavebereik - drukbewaking [bar]: -1...20
- Weergavebereik [L/min]: 0...14000
- Weergavebereik [m/s]: 0...100,8
- Weergavebereik [m3/h]: 0...840
- Weergavebereik - volumebewaking [m3]: 0...100000000
- Weergavebereik - volumebewaking [scf]: 0...353146667,2
- Druksterkte [MPa]: 1.6
- Impulslengte - volumebewaking [s]: 0,002...2
- IO-Link Revision: 1.1
- Min. Barstdruk [MPa]: 6.4
- SDCI-NORM: IEC 61131-9 CKV
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: 0...60
- Herhalingsnauwkeurigheid: ± (0,4% MW + 0,1% MEW)
- Toepassing: Voor industrieel gebruik
- Resolutie [L/min]: 10
- Resolutie [m/s]: 0,1
- Resolutie [m3/h]: 0,5
- Resolutie - drukbewaking [bar]: 0,05
- Resolutie - temperatuurbewaking [°C]: 0.2
- Resolutie - temperatuurbewaking [°F]: 0,5
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 1
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping proceswaarde DAP [s]: 0...5
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang)
- Druksterkte [bar]: 16
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor stabiele gassen van de vloeistofgroep 2
- Ingangen: Meterset
- Elektrische uitvoering: PNP/NPN
- Nauwkeurigheid - temperatuurbewaking [K]: ± 0,5; (bij mediastroom binnen de grenzen van het stroommeetbereik)
- Nauwkeurigheid (in meetbereik): Klasse 141: ± (2% MW + 0,5% MEW); klasse 344: ± (6% MW + 0,6% MEW); luchtkwaliteit conform ISO 8573-1:2010; bij mediumtemperatuur 23 °C.
- Gewicht [g]: 2650.500
- Grootste TK van de spanwijdte - drukbewaking [% MEW / 10 K]: ± 0,3
- Grootste TK van het nulpunt - drukbewaking [% MEW / 10 K]: ± 0,1
- Impulsuitgang: Verbruiksmeter
- Impulswaarde - volumebewaking [m3]: 0,001...10000000
- Impulswaarde - volumebewaking [scf]: 0,05...353146667,2
- In stappen van - drukbewaking [bar]: 0,01
- In stappen van - volumebewaking [m3]: 0,0001
- In stappen van - volumebewaking [scf]: 0,005
- In stappen van - temperatuurbewaking [°C]: 0,1
- In stappen van - temperatuurbewaking [°F]: 0,1
- Kennlijnafwijking - drukbewaking: < ± 0,5; (BFSL = best Fit Straight Line (instelling van de kleinste waarde))
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -20...85
- MAWP bij toepassingen conform CRN [bar]: 9,5
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Max. Toelaatbare relatieve luchtvochtigheid (%): 90
- Media: Bedrijfsdruklucht
- Mediumtemperatuur [°C]: -10...60
- Meetbereik [L/min]: 40...11670
- Meetbereik [m/s]: 0,3...84
- Meetbereik [m3/h]: 2,5...700
- Meetbereik - drukbewaking [bar]: -1...16
- Meetbereik - volumebewaking [m3]: 0...100000000
- Meetbereik - volumebewaking [scf]: 0...353146667,2
- Meetbereik - temperatuurbewaking [°C]: -10...60
- Meetbereik - temperatuurbewaking [°F]: 14...140
- Min. Barstdruk [bar]: 64
- Min. Procescyclustijd [ms]: 7.2
- MTTF: 183
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; stroom-/impulsuitgang; display draaibaar / uitschakelbaar; weergave-eenheid; totalisator
- Profielen: Digitale meetsensor (0x800A), identificatie en diagnose (0x4000)
- Procesaansluiting: Schroefdraadaansluiting R 2 DN50
- Procesgegevens analoog: 8
- Procesgegevens binair: 2
- Terugschakelpunt RP [L/min]: 40...11600
- Terugschakelpunt RP [m/s]: 0,3...83,6
- Terugschakelpunt RP [m3/h]: 2,5...696,3
- Terugschakelpunt RP - drukbewaking [bar]: -1...15,92
- Terugschakelpunt RP - temperatuurbewaking [°C]: -10...59,7
- Terugschakelpunt RP - temperatuurbewaking [°F]: 14...139,4
- Schakelpunt SP [L/min]: 100...11660
- Schakelpunt SP [m/s]: 0,7...84
- Schakelpunt SP [m3/h]: 5,9...699,7
- Schakelpunt SP - drukbewaking [bar]: -0,92...16
- Schakelpunt SP - volumebewaking [m3]: 0,001...10000000
- Schakelpunt SP - volumebewaking [scf]: 0,05...353146667,2
- Schakelpunt SP - temperatuurbewaking [°C]: -9,7...60
- Schakelpunt SP - temperatuurbewaking [°F]: 14,6...140
- Onderdrukking van de lichthoeveelheid LFC [L/min]: 30...120
- Onderdrukking van de lichthoeveelheid LFC [m/s]: 0,2...0,8
- Onderdrukking van de lichthoeveelheid LFC [m3/h]: 2...7
- Stapgrootte [L/min]: 1
- Stapgrootte [m/s]: 0,1
- Stapgrootte [m3/h]: 0,1
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 80
- Temperatuurcoëfficiënt [1/K]: ± 0,07 % MW
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4301 (roestvrij staal / 304); 1.4305 (roestvrij staal / 303); FKM; keramisch glaspassiveerd; PPS GF40; Al2O3 (keramiek); acrylaat
- Herhalingsnauwkeurigheid - drukbewaking: ± 0,2
- Soortnaam
Persluchtmeter
- Type
SD2500
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
- Aansluiting
M12
- Response-tijd
0.1 s
- Uitgangen
PNP
NPN
- Materiaal
RVS
- Afdichtmateriaal
FKM
- Materiaal (behuizing)
PBT
- Min. medium temperatuur
-10 °C
- Max. medium temperatuur
60 °C
- Operationele druk (max.)
16 bar
IP65
- Gewicht
2.6790 kg
- Min. omgevingstemperatuur
0 °C
- Max. omgevingstemperatuur
60 °C
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321969 ifm Electronic SD2500 Persluchtmeter Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321969 ifm Electronic SD2500 Persluchtmeter Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Omschrijving
ifm SD2500 drukluchtmeter
