ifm Electronic SD6501 Persluchtmeter Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)

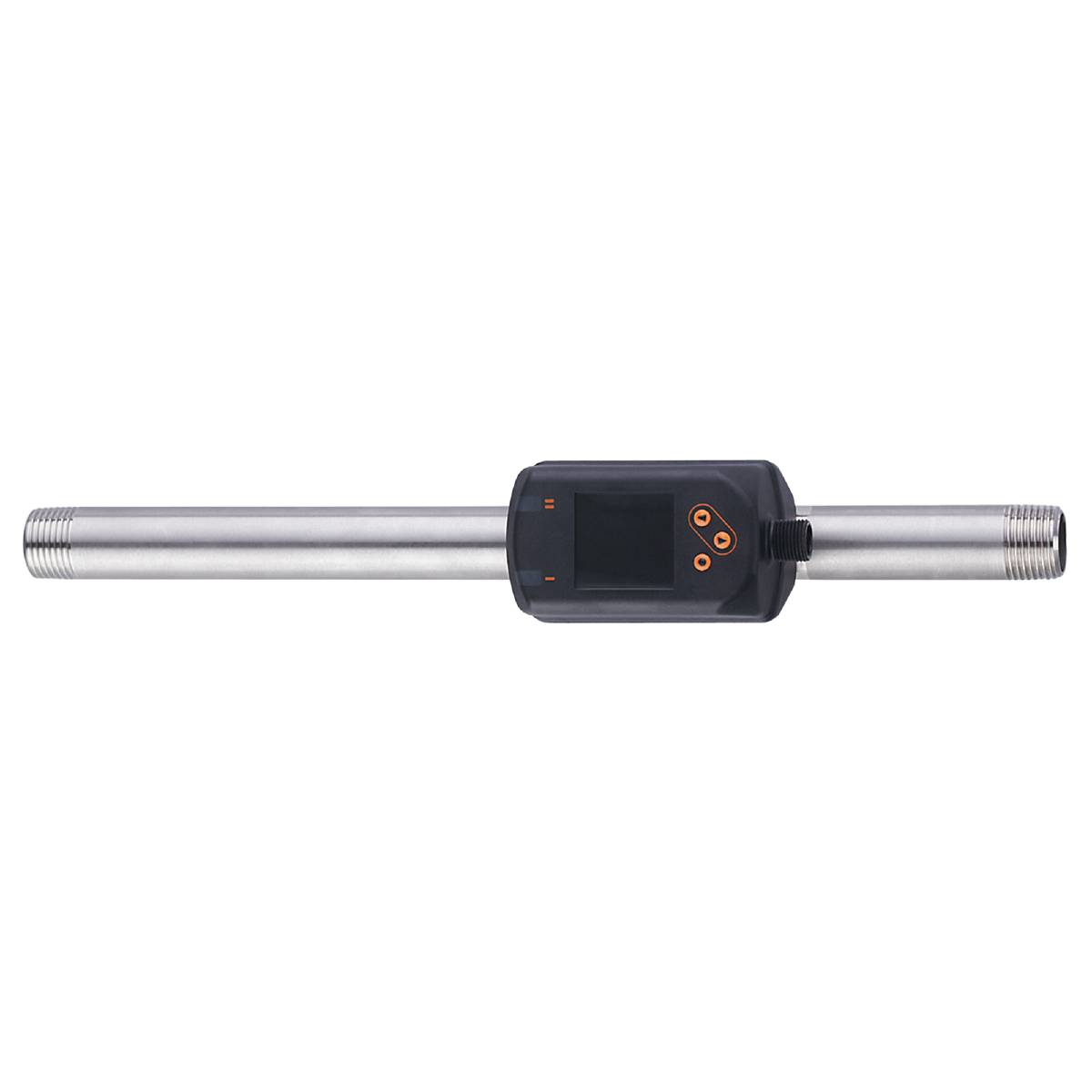

Een zwart, rechthoekig meetapparaat met twee lange metalen buizen aan weerszijden; mogelijk een sensor of detector.
Afbeelding vergelijkbaar
Soortnaam
Persluchtmeter
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Type
SD6501
Voedingsspanning
18 - 30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 24 nov.
Aantal
Totaal (€ 1.185,00 / Stuk)
€ 1.185,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm SD6501 drukluchtmeter

  • Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

  • Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
  • Analogenpunt - temperatuurbewaking [°C]: 4...60
  • Analogenpunt - temperatuurbewaking [°F]: 39,2...140
  • Analoog punt - drukbewaking [psi]: 32...232
  • Analoog punt AEP [ft/s]: 65,5...327,4
  • Analoog punt AEP [scfh]: 530...2649
  • Analogenpunt AEP [scfm]: 8,83...44,14
  • Analoog startpunt - temperatuurbewaking [°C]: -10...46
  • Analoog startpunt - temperatuurbewaking [°F]: 14...114,8
  • Analoog startpunt - drukbewaking [psi]: -15...186
  • Analoog startpunt ASP [ft/s]: 0...261,9
  • Analoog startpunt ASP [scfh]: 0...2119
  • Analoog startpunt ASP [scfm]: 0...35,31
  • Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 0,5
  • Reactietijd [s]: 0,1; (DAP = 0)
  • Reactietijd - drukbewaking [s]: 0,05
  • Aantal analoge uitgangen: 1
  • Aantal digitale uitgangen: 2
  • Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
  • Weergave:: Kleurendisplay 1,44", 128 x 128 pixels;: 2 x LED, geel
  • Weergavebereik - temperatuurbewaking [°C]: -24...74
  • Weergavebereik - temperatuurbewaking [°F]: -11,2...165,2
  • Weergavebereik [ft/s]: 0...393
  • Weergavebereik - volumebewaking [m3]: 0...100000000
  • Weergavebereik - drukbewaking [psi]: -15...290
  • Weergavebereik - volumebewaking [scf]: 0...353146667,2
  • Weergavebereik [scfh]: 0...3178
  • Weergavebereik [scfm]: 0...52,95
  • Druksterkte bereik [psi]: 232
  • Impulslengte - volumebewaking [s]: 0,002...2
  • IO-Link Revision: 1.1
  • SDCI-NORM: IEC 61131-9 CKV
  • Overdrachtstype IO-Link: COM2 (38,4 kBaud)
  • Herhalingsnauwkeurigheid: ± (0,4% MW + 0,1% MEW)
  • Toepassing: Voor industrieel gebruik
  • Resolutie [ft/s]: 0.2
  • Resolutie [scfh]: 2
  • Resolutie [scfm]: 0,05
  • Resolutie - drukbewaking [psi]: 1
  • Resolutie - temperatuurbewaking [°C]: 0.2
  • Resolutie - temperatuurbewaking [°F]: 0,5
  • Uitvoering kortsluitbeveiliging: Geklokt
  • Uitgangsfunctie: NO/NC; (parametreerbaar)
  • Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
  • Benodigde masterpoortklasse: A
  • Stand-by vertragingstijd [s]: 1
  • Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
  • Demping proceswaarde DAP [s]: 0...5
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang)
  • Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor stabiele gassen van de vloeistofgroep 2
  • Elektrische uitvoering: PNP/NPN
  • Nauwkeurigheid - temperatuurbewaking [K]: ± 0,5; (bij mediastroom binnen de grenzen van het stroommeetbereik)
  • Nauwkeurigheid (in meetbereik): Klasse 141: ± (2% MW + 0,5% MEW); klasse 344: ± (6% MW + 0,6% MEW); luchtkwaliteit conform ISO 8573-1:2010; bij mediumtemperatuur 73 °F
  • Totaal aantal in- en uitgangen: 2; (configureerbaar)
  • Gewicht [g]: 731.000
  • Grootste TK van de spanwijdte - drukbewaking [% MEW / 10 K]: ± 0,3
  • Grootste TK van het nulpunt - drukbewaking [% MEW / 10 K]: ± 0,1
  • Impulsuitgang: Verbruiksmeter
  • Impulswaarde - volumebewaking [m3]: 0,001...10000000
  • Impulswaarde - volumebewaking [scf]: 0,05...353146667,2
  • In stappen van - drukbewaking [psi]: 1
  • In stappen van - volumebewaking [m3]: 0,0001
  • In stappen van - volumebewaking [scf]: 0,005
  • In stappen van - temperatuurbewaking [°C]: 0,1
  • In stappen van - temperatuurbewaking [°F]: 0,1
  • Kennlijnafwijking - drukbewaking: < ± 0,5; (BFSL = best Fit Straight Line (instelling van de kleinste waarde))
  • Communicatie-interface: IO-Link
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°F]: -4...185
  • MAWP bij toepassingen conform CRN [bar]: 9.7
  • Max. Belasting [Ω]: 500
  • max. Spanningsval schakeluitgang DC [V]: 2,5
  • Max. Toelaatbare relatieve luchtvochtigheid (%): 90
  • Media: Bedrijfsdruklucht
  • Mediumtemperatuur [°F]: 14...140
  • Meetbereik [ft/s]: 1...327,4
  • Meetbereik [scfh]: 8...2648
  • Meetbereik [scfm]: 0,15...44,15
  • Meetbereik - drukbewaking [psi]: -15...232
  • Meetbereik - volumebewaking [m3]: 0...100000000
  • Meetbereik - volumebewaking [scf]: 0...353146667,2
  • Meetbereik - temperatuurbewaking [°C]: -10...60
  • Meetbereik - temperatuurbewaking [°F]: 14...140
  • Min. Bergstdruk [psi]: 928
  • Min. Procescyclustijd [ms]: 7.2
  • MTTF: 183
  • Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; stroom-/impulsuitgang; display draaibaar / uitschakelbaar; weergave-eenheid; totalisator
  • Profielen: Digitale meetsensor (0x800A), identificatie en diagnose (0x4000)
  • Procesaansluiting: Schroefdraadaansluiting 1/2" NPT DN15
  • Procesgegevens analoog: 8
  • Procesgegevens binair: 2
  • Terugschakelpunt RP [ft/s]: 1,2...325,7
  • Terugschakelpunt RP [scfh]: 10...2635
  • Terugschakelpunt RP [scfm]: 0,16...43,91
  • Terugschakelpunt RP - drukbewaking [psi]: -15...231
  • Terugschakelpunt RP - temperatuurbewaking [°C]: -10...59,7
  • Terugschakelpunt RP - temperatuurbewaking [°F]: 14...139,4
  • Schakelpunt SP [ft/s]: 2,8...327,3
  • Schakelpunt SP [scfh]: 23...2648
  • Schakelpunt SP [scfm]: 0,38...44,13
  • Schakelpunt SP - drukbewaking [psi]: -13...232
  • Schakelpunt SP - volumebewaking [m3]: 0,001...10000000
  • Schakelpunt SP - volumebewaking [scf]: 0,05...353146667,2
  • Schakelpunt SP - temperatuurbewaking [°C]: -9,7...60
  • Schakelpunt SP - temperatuurbewaking [°F]: 14,6...140
  • Onderdrukking van de kruiphoeveelheid LFC [ft/s]: 0,4...3,5
  • Onderdrukking van de lichthoeveelheid LFC [scfh]: 3...28
  • Onderdrukking van de lichthoeveelheid LFC [scfm]: 0,05...0,47
  • Stapgrootte [ft/s]: 0,1
  • Stapgrootte [scfh]: 1
  • Stapgrootte [scfm]: 0,01
  • Beschermingsklasse IP 65; IP 67
  • Beschermingsklasse: III
  • SIO-modus: Ja
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
  • Stroomverbruik [mA]: < 80
  • Temperatuurcoëfficiënt [1/K]: ± 0,07 % MW
  • Bestand tegen overbelasting: Ja
  • Omgevingstemperatuur [°F]: 32...140
  • Bescherming tegen verkeerde polariteit: ja
  • Materialen in contact met het medium: 1.4301 (roestvrij staal / 304); 1.4305 (roestvrij staal / 303); FKM; keramisch glaspassiveerd; PPS GF40; Al2O3 (keramiek); acrylaat
  • Herhalingsnauwkeurigheid - drukbewaking: ± 0,2
Soortnaam

Persluchtmeter

Type

SD6501

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

18 - 30 V/DC

Kenmerken

LED-weergave

Aansluiting

M12

Response-tijd

0.1 s

Uitgangen

PNP

NPN

Materiaal

RVS

Materiaaleigenschap

Roestvast

Afdichtmateriaal

FKM

Materiaal (behuizing)

RVS

Nominale diameter

15 mm

Min. medium temperatuur

-10 °C

Max. medium temperatuur

60 °C

Meetnauwkeurigheid ±

0.2 %

Gewicht

731.000 g

Inhoud

1 stuk(s)

Conform RoHS

Ja

UKCA

n.v.t.

Documenten en downloads

Datablad

Datablad 3321896 ifm Electronic SD6501 Persluchtmeter Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3321896 ifm Electronic SD6501 Persluchtmeter Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)

Omschrijving

ifm SD6501 drukluchtmeter
