ifm Electronic Sensor Inductief IGM201 IGM201 M18 Niet vlak PNP, NPN (Ø x l) 18 mm x 70 mm

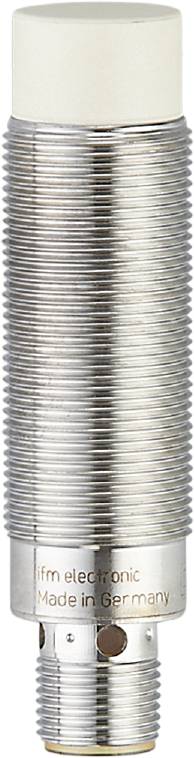

Close-up van een zilveren, cilindrische metalen voorwerp met doorlopende groeven, waarschijnlijk onderdeel van een schroefdraad.
Afbeelding vergelijkbaar
Soortnaam
Sensor
Max. voedingsspanning
36 V/DC
Contactsoort
1x NO
Schakelafstand (max.)
12 mm
Uitgangen
PNP
NPN
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 20 nov.
Aantal
Totaal (€ 73,99 / Stuk)
€ 73,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm igm201 inductieve sensor

  • E1-goedkeuring door het Kraftfahrt-Bundesamt
  • Groot bedrijfstemperatuurbereik
  • Hoge dichtheid voor de eisen van ruwe omgevingsomstandigheden
  • Hoge EMC-stevigheid conform autonormen
  • Groot bedrijfsspanningsbereik

Technische specificaties

  • Afmetingen [mm]: M18 x 1 / L = 70
  • Weergave: Schakeltoestand: 4 x 90° LED, geel
  • Werkafstand [mm]: 0...9,72
  • Omgevingstemperatuur-1 [°C]: -40...85
  • Toepassing: Gebruik in mobiele en ruwe toepassingen
  • Uitvoering kortsluitbeveiliging: Geklokt
  • Uitgangsfunctie: NO-contact
  • Bijzondere eigenschap: Vergulde contacten; verhoogde schakelafstand
  • Bedrijfsspanning [V]: 10...36 DC
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
  • Inbouwwijze: Niet vlak in te bouwen
  • Elektrische uitvoering: PNP/NPN
  • Verhoogde schakelafstand: Ja
  • Behuizing: Schroefdraadvorm
  • Gewicht [g]: 52.500
  • Draadaanduiding: M18 x 1
  • Hysterese: 1...20
  • Correctiefactor (al): 0,45
  • Correctiefactor (Cu): 0,4
  • Correctiefactor (MS): 0,5
  • Correctiefactor (V2A): 0,7
  • Correctiefactor staal (St37): 1
  • Kortsluitingsbeveiliging: ja
  • Max. Reststroom [mA]: 0,5; (alleen in 2-draads bedrijf)
  • max. Spanningsval schakeluitgang DC [V]: 2,5
  • Minimale laststroom [mA]: 2; (alleen in 2-draads bedrijf)
  • MTTF: 1195
  • Keurmerk (speciale gevallen): CCC
  • Realschakelafstand SR [mm]: 12 ± 10 %
  • Schakelafstand [mm]: 12
  • Schakelfrequentie DC [Hz]: 200
  • Schakelpuntdrift: -10...10
  • BESCHERMINGSKLASSE IP 67; IP 69K
  • Veiligheidsklasse: II
  • Stekkerverbinding: Stekker - pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
  • Stroomverbruik [mA]: < 10; (alleen in 3-draads bedrijf)
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
Soortnaam

Sensor

Type

IGM201

Min. voedingsspanning

10 V/DC

Max. voedingsspanning

36 V/DC

Voedingsspanning

10 - 36 V/DC

1x NO

Schakelafstand (max.)

12 mm

Uitgangen

PNP

NPN

Uitvoering

Inductief

Type inbouw

Niet vlak

Grootte

M18

Aansluiting

M12

Min. temperatuur

-40 °C

Max. temperatuur

85 °C

70 mm

Diameter

18 mm

Afm.

(Ø x l) 18 mm x 70 mm

Inhoud

1 stuk(s)

Schakelfrequentie

200 Hz

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3317543 ifm Electronic Sensor Inductief IGM201 IGM201 M18 Niet vlak PNP, NPN (Ø x l) 18 mm x 70 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3317543 ifm Electronic Sensor Inductief IGM201 IGM201 M18 Niet vlak PNP, NPN (Ø x l) 18 mm x 70 mm

Omschrijving

ifm igm201 inductieve sensor

De teksten voor dit artikel zijn automatisch vertaald.
