ifm Electronic Sensor Inductief NG5001 NG5001 M18 x 1 Vlak NAMUR (Ø x l) 18 mm x 33 mm

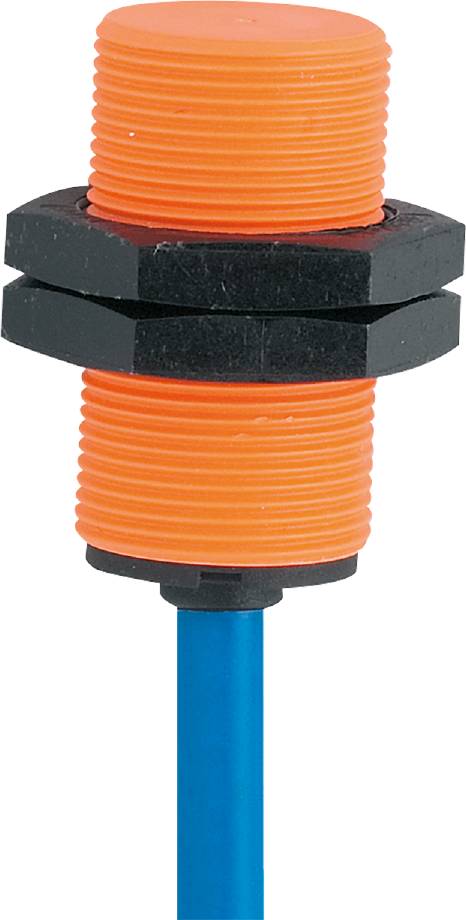

Close-up van een oranje elektrische sensor met schroefdraad en een zwarte kunststof behuizing, gemonteerd op een blauwe stang.
Afbeelding vergelijkbaar
Soortnaam
Sensor
Contactsoort
1x NC
Schakelafstand (max.)
5 mm
Uitgangen
NAMUR
Uitvoering
Inductief
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 13 nov.
Aantal
Totaal (€ 38,83 / Stuk)
€ 38,83
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 6,60
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm NG5001 inductieve sensor

  • Voor toepassingen in explosiegevaarlijke omgevingen
  • Voor aansluiting op intrinsiek veilige stroomcircuits
  • Bijzonder kort model voor gebruik in krappe inbouwomstandigheden
  • Zeer hoge schakelfrequentie
  • Hoge beschermingsklasse voor de eisen van zware industriële omgevingen

Technische specificaties

  • Afmetingen [mm]: M18 x 1 / L = 33
  • Aansluiting op schakelversterker: Ja
  • Aansluitspanning DC [V]: 7,5...30; (bij toepassing buiten het ex-bereik)
  • Omgevingstemperatuur-1 [°C]: -20...80
  • ATEX-apparaataanduiding: II 1G ex ia IIB T6 GA ta -20...70 °C; II 1G ex ia IIB T5 GA ta -20...80 °C; II 2G ex ia IIC T6 GB ta -20...70 °C; II 2G ex ia IIC T5 GB ta -20...80 °C; II 1D ex ia IIIC T20090 °C DA: -20...70 °C; II 1D ex ia IIIC T200100 °C da ta: -20...80 °C
  • Uitgangsfunctie: NC
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 30; (bij toepassing buiten het ex-bereik)
  • Inbouwwijze: Inbouwbaar
  • Elektrische uitvoering: NAMUR
  • Behuizing: Schroefdraadvorm
  • Gewicht [g]: 147.000
  • Draadaanduiding: M18 x 1
  • Hysterese: 1...15
  • Kabel: Kabel: 2 m, PVC; 2 x 0,5 mmm
  • Correctiefactor (al): 0,4
  • Correctiefactor (Cu): 0,3
  • Correctiefactor (MS): 0,5
  • Correctiefactor (V2A): 0,7
  • Correctiefactor staal (St37): 1
  • Max. Eigen inductiviteit [μH]: 45
  • Max. Eigen capaciteit [NF]: 145
  • TTF: 4697
  • Nominale spanning DC [V]: 8,2; (1kΩ)
  • Realschakelafstand SR [mm]: 5 ± 10 %
  • Schakelafstand [mm]: 5
  • Schakelfrequentie DC [Hz]: 720
  • Schakelpuntdrift: -10...10
  • Schakelversterker: Aansluiting op gecertificeerde intrinsiek veilige circuits met de hoogste waarden: U = 15 V / I = 50 mA / P = 120 mW
  • Schok-/trillingsbelasting: 30 g (11 ms) / 10-55 Hz (1 mm)
  • Beschermingsklasse: IP67
  • Veiligheidsklasse: II
  • Stroomverbruik [mA]: < 1; (vergrendelend; geleidend: > 2,1)
  • GOEDKEURING: PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X; TIIS TC16108
Soortnaam

Sensor

Type

NG5001

1x NC

Schakelafstand (max.)

5 mm

Uitgangen

NAMUR

Uitvoering

Inductief

Type inbouw

Vlak

Grootte

M18 x 1

Aansluiting

Kabel met open einden

Kabellengte

2 m

Min. temperatuur

-20 °C

Max. temperatuur

80 °C

33 mm

Diameter

18 mm

Afm.

(Ø x l) 18 mm x 33 mm

Inhoud

1 stuk(s)

Schakelfrequentie

720 Hz

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3316692 ifm Electronic Sensor Inductief NG5001 NG5001 M18 x 1 Vlak NAMUR (Ø x l) 18 mm x 33 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3316692 ifm Electronic Sensor Inductief NG5001 NG5001 M18 x 1 Vlak NAMUR (Ø x l) 18 mm x 33 mm

Omschrijving

ifm NG5001 inductieve sensor
