Name: ifm Electronic SM2004 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 32 V/DC 1 stuk(s)
Brand: ifm Electronic
SKU: 3321926
Availability: BackOrder

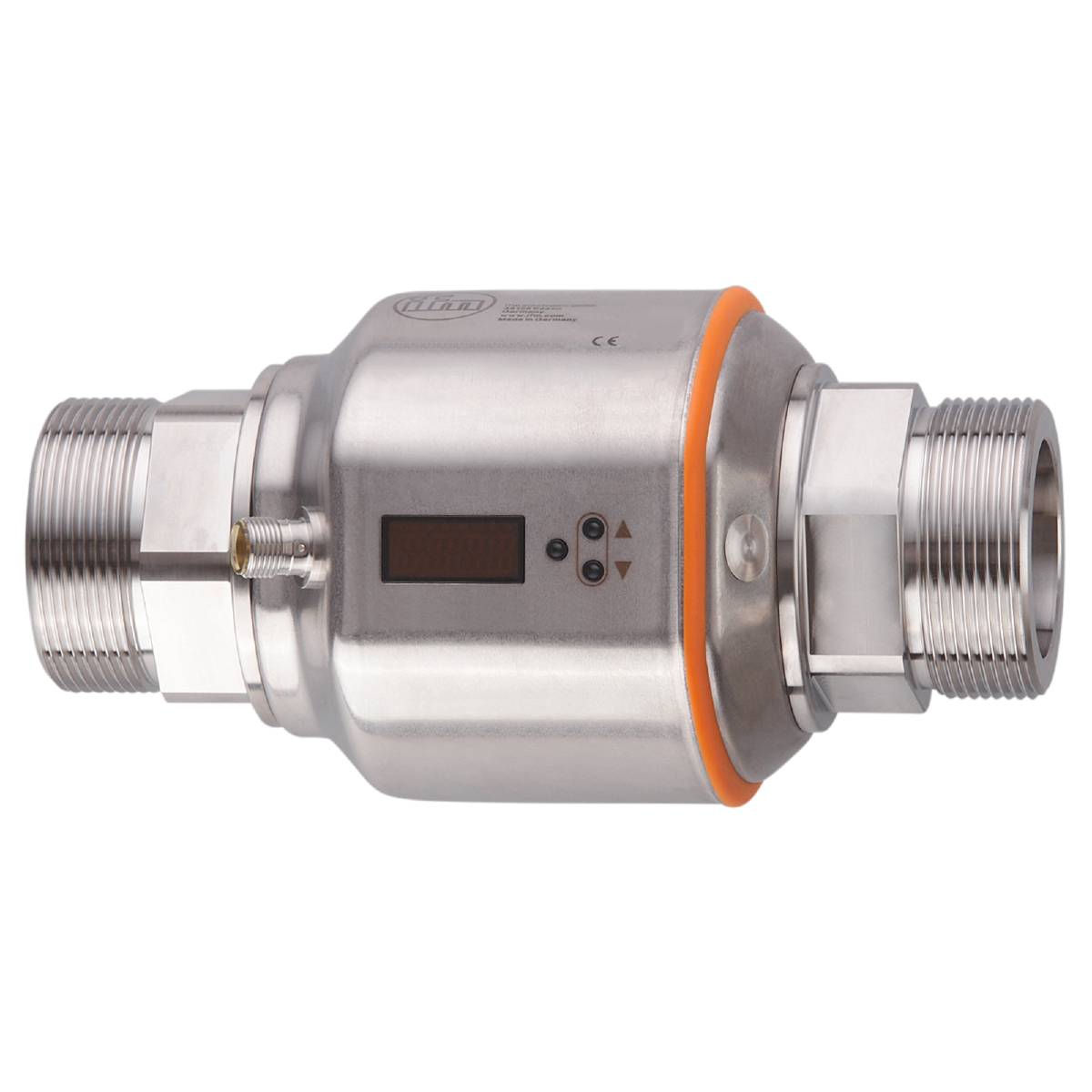

Een metalen doorstroomsensor met een digitaal display en buisaansluitingen is afgebeeld. Hij heeft een ronde vorm met een oranje ring.

Afbeelding vergelijkbaar

Soortnaam

Magnetisch-inductieve stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

32 V/DC

Type

SM2004

Voedingsspanning

18 - 32 V/DC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 24 nov.

Aantal

Stuk(s)

Totaal (€ 1.389,00 / Stuk)

€ 1.389,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SM2004 magnetisch-inductieve doorstroomsensor

Voedingsspanning (bereik): 18 - 32 V/DC

Technische specificaties

Analoge uitgang stroom [mA]: 4...20; (≤ 22; schaalbaar)
Analogenpunt - temperatuurbewaking [°C]: 0...80
Analogenpunt - temperatuurbewaking [°F]: 32...176
Analoog punt AEP [gph]: 1900...9510
Analoog punt AEP [gpm]: 31,7...158,5
Analoog punt AEP [L/min]: 120...600
Analoog punt AEP [m3/h]: 7,2...36
Analoog startpunt - temperatuurbewaking [°C]: -20...60
Analoog startpunt - temperatuurbewaking [°F]: -4...140
Analoog startpunt ASP [gph]: 0...7610
Analoog startpunt ASP [gpm]: 0...126,8
Analoog startpunt ASP [L/min]: 0...480
Analoog startpunt ASP [m3/h]: 0...28,8
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 3 (Q > 15 L/min) / T09 = 3 (Q > 4 gpm)
Reactietijd - energiebewaking [s]: 0,35; (DAP = 0)
Aantal analoge uitgangen: 2
Aantal in- en uitgangen: Aantal analoge uitgangen: 2
Weergave: Weergave-eenheid: 6 x LED, groen (L/min, m3/h, gpm, gph, °C, °F); functieweergave: 1 x LED, geel (103/3); meetwaarden: alfanumerieke weergave, 4-cijferig; programmering: alfanumerieke weergave, 4-cijferig
Weergavebereik - temperatuurbewaking [°C]: -40...100
Weergavebereik - temperatuurbewaking [°F]: -40...212
Weergavebereik [gph]: -11410...11410
Weergavebereik [gpm]: -190,2...190,2
Weergavebereik [L/min]: -720...720
Weergavebereik [m3/h]: -43,2...43,2
Weergave-eenheid: l/min; m3/h; gpm; gph; °C; °F
Druksterkte [MPa]: 1.6
Druksterkte bereik [psi]: 232
Omgevingstemperatuur-1 [°C]: -10...60
Toepassing: Detectie van lege buizen; voor industrieel gebruik
Resolutie [gph]: 5
Resolutie [gpm]: 0,1
Resolutie [L/min]: 0,5
Resolutie [m3/h]: 0,02
Resolutie - temperatuurbewaking [°C]: 0.2
Resolutie - temperatuurbewaking [°F]: 0,5
Uitgangssignaal: Analoog signaal
Stand-by vertragingstijd [s]: 5
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...32 DC; (na SEL/PEL)
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Druksterkte [bar]: 16
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Nauwkeurigheid - temperatuurbewaking [K]: ± 1 (25 °C; Q > 15 L/min) / ± 1 (77 °F; Q > 4 gpm)
Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (0,8% MW + 0,5% MEW)
Totaal aantal uitgangen: 2
Gewicht [g]: 3147.000
In stappen van - temperatuurbewaking [°C]: 0.2
In stappen van - temperatuurbewaking [°F]: 0.5
Opslagtemperatuur [°C]: -25...80
Opslagtemperatuur [°F]: -13...176
MAWP bij toepassingen conform CRN [bar]: 16
Max. Belasting [Ω]: 500
Media: Geleidende vloeibare media; water; op water gebaseerde media
Mediumtemperatuur [°C]: -10...90
Mediumtemperatuur [°F]: 14...194
Meetbereik [gph]: 80...9510
Meetbereik [gpm]: 1,3...158,5
Meetbereik [L/min]: 5...600
Meetbereik [m3/h]: 0,3...36
Meetbereik - temperatuurbewaking [°C]: -20...80
Meetbereik - temperatuurbewaking [°F]: -4...176
Meetdynamiek: 1:120
Montage: Aansluiting op buiskabel door adapter
TTF: 85
Parametermogelijkheden: Display uitschakelbaar; weergave-eenheid; detectie lege buis
Procesaansluiting: Schroefdraadaansluiting G 2 DN50 plat afdichtend
Onderdrukking van de lichthoeveelheid LFC [gph]: < 240
Onderdrukking van de kruiphoeveelheid LFC [gpm]: < 4
Onderdrukking van de lichthoeveelheid LFC [L/min]: < 15
Onderdrukking van de lichthoeveelheid LFC [m3/h]: < 0,9
Stapgrootte [gph]: 5
Stapgrootte [gpm]: 0,1
Stapgrootte [L/min]: 0,5
Stapgrootte [m3/h]: 0,02
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 150
Temperatuurafwijking - temperatuurbewaking: ± 0,0333 °C / K; ± 0,0599 °F / K
Omgevingstemperatuur [°F]: 14...140
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); 1.4571 (roestvrij staal / 316Ti); PEEK; NBR vezelversterkt; FKM
Herhalingsnauwkeurigheid - stroombewaking: ± 0,2% MEW

Soortnaam: Magnetisch-inductieve stromingssensor

Type: SM2004

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 32 V/DC

Voedingsspanning: 18 - 32 V/DC

Kenmerken: LED-weergave

Aansluiting: M12

Response-tijd: 0.35 s

Uitgangen: Analoog (stroomsterkte)

Materiaal: RVS

Afdichtmateriaal: NBR

Nominale diameter: 50 mm

Min. medium temperatuur: -10 °C

Max. medium temperatuur: 90 °C

Operationele druk (max.): 16 bar

: Analoog

Gewicht: 3147.000 g

Min. omgevingstemperatuur: -10 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja
