Name: ifm Electronic SM2100 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 32 V/DC 1 stuk(s)
Brand: ifm Electronic
SKU: 3321921
Availability: BackOrder

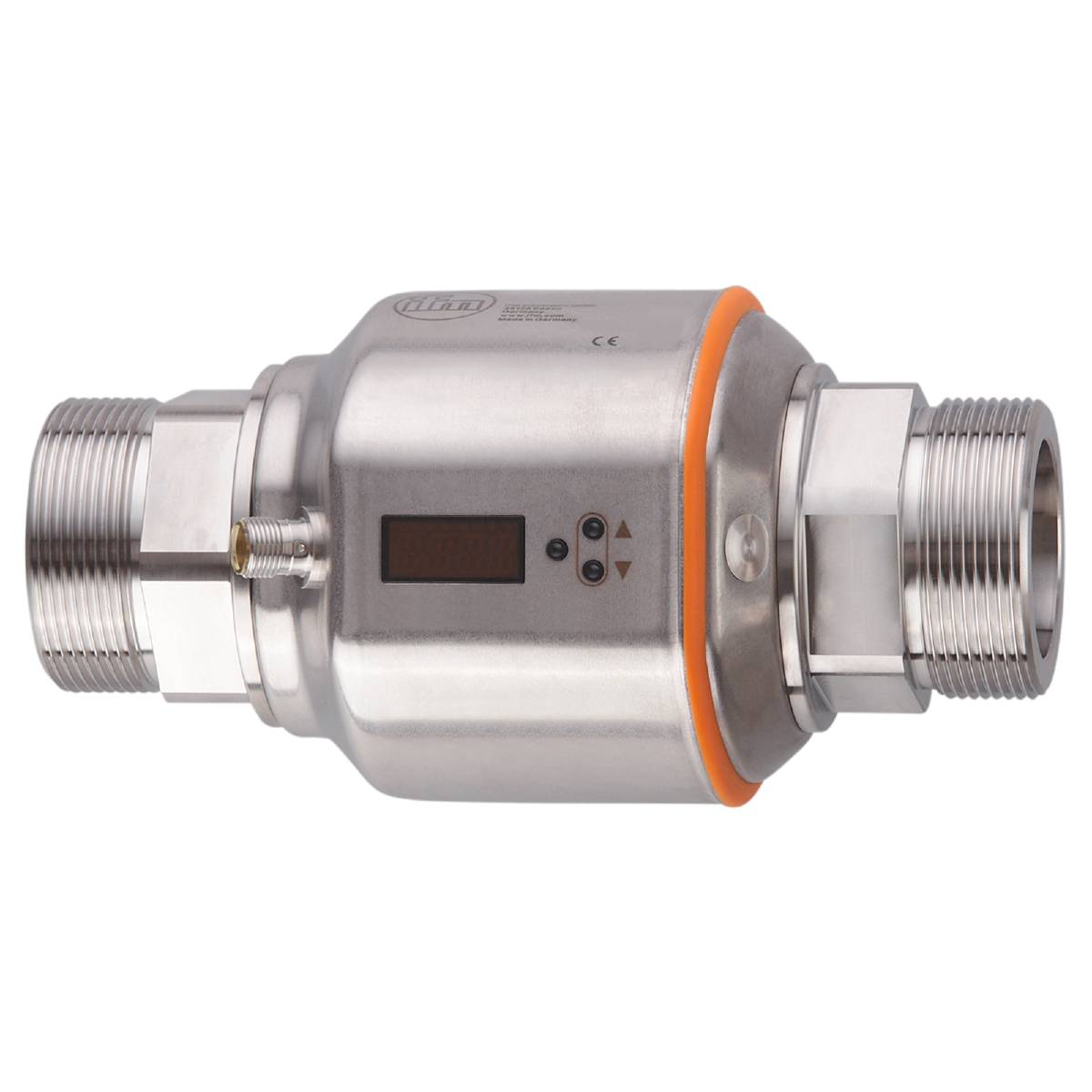

Een zilveren, cilindrische sensorapparaat met een digitaal display en een oranje ring, aan de zijkant omgeven door twee metalen aansluitingen.

Afbeelding vergelijkbaar

Soortnaam

Magnetisch-inductieve stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

32 V/DC

Type

SM2100

Voedingsspanning

18 - 32 V/DC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 24 nov.

Aantal

Stuk(s)

Totaal (€ 1.335,00 / Stuk)

€ 1.335,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SM2100 magnetische inductieve doorstroomsensor

Voedingsspanning (bereik): 18 - 32 V/DC

Technische specificaties

Analoge uitgang spanning [V]: 0...10; (schaalbaar)
Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
Analogenpunt - temperatuurbewaking [°C]: 0...80
Analoog punt AEP [L/min]: 120...600
Analoog punt AEP [m3/h]: 7,2...36
Analoog startpunt - temperatuurbewaking [°C]: -20...60
Analoog startpunt ASP [L/min]: 0...480
Analoog startpunt ASP [m3/h]: 0...28,8
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 3 (Q > 15 L/min)
Reactietijd - energiebewaking [s]: 0,35; (DAP = 0)
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave: Weergave-eenheid: 6 x LED, groen (L/min, m3/h, L, m3, 103, °C); schakeltoestand: 2 x LED, geel; meetwaarden: alfanumeriek display, 4-cijferig; programmering: alfanumeriek display, 4-cijferig
Weergavebereik - temperatuurbewaking [°C]: -40...100
Weergavebereik [L/min]: -720...720
Weergavebereik [m3/h]: -43,2...43,2
Druksterkte [MPa]: 1.6
Impulslengte - volumebewaking [s]: 0,008...2
IO-Link Revision: 1.1
SDCI-NORM: IEC 61131-9 CKV
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: -10...60
Toepassing: Totalisatorfunctie; lege buisherkenning; voor industrieel gebruik
Resolutie [L/min]: 0,5
Resolutie [m3/h]: 0,02
Resolutie - temperatuurbewaking [°C]: 0.2
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; frequentiesignaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: 5
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...32 DC; (na SEL/PEL)
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250; (per uitgang)
Druksterkte [bar]: 16
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Ingangen: Meterset
Instelbare vertragingstijd DS, dr - stroombewaking [s]: 0...50
Elektrische uitvoering: PNP/NPN
Frequentie uitgang [Hz]: 0,1...10000
Nauwkeurigheid - temperatuurbewaking [K]: ± 1 (bij 25 °C, Q > 15 L/min)
Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (0,8% MW + 0,5% MEW)
Totaal aantal uitgangen: 2
Gewicht [g]: 3163.000
Impulsuitgang: Debietvolumeteller
Impulswaarde - volumebewaking: 0,0001...600 x 103 m3
In stappen van - volumebewaking: 0,0001 m3
In stappen van - temperatuurbewaking [°C]: 0.2
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -25...80
MAWP bij toepassingen conform CRN [bar]: 16
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2
Media: Geleidende vloeibare media; water; op water gebaseerde media
Mediumtemperatuur [°C]: -10...90
Meetbereik [L/min]: 5...600
Meetbereik [m3/h]: 0,3...36
Meetbereik - temperatuurbewaking [°C]: -20...80
Meetdynamiek: 1:120
Min. Belastingsweerstand [Ω]: 2000
Min. Procescyclustijd [ms]: 5
Montage: Aansluiting op buiskabel door adapter
TTF: 85
Parametermogelijkheden: Stromingsbewaking; hoeveelheidsteller; voorkeuzeteller; temperatuurbewaking; hysterese/venster; NO/NC; schakellogica; stroom-/spannings-/frequentie-/impulsuitgang; overbruggingstijd; display uitschakelbaar; weergave-eenheid; detectie lege buis
Profielen: Smart sensor: Procesdata variabele; Device Identification
Procesaansluiting: Schroefdraadaansluiting G 2 DN50 plat afdichtend
Procesgegevens analoog: 3
Procesgegevens binair: 2
Terugschakelpunt RP [L/min]: 5...597
Terugschakelpunt RP [m3/h]: 0,3...35,8
Terugschakelpunt RP - temperatuurbewaking [°C]: -19,6...79,6
Schakelpunt SP [L/min]: 8...600
Schakelpunt SP [m3/h]: 0,5...36
Schakelpunt SP - temperatuurbewaking [°C]: -19,2...80
Onderdrukking van de lichthoeveelheid LFC [L/min]: < 15
Onderdrukking van de lichthoeveelheid LFC [m3/h]: < 0,9
Stapgrootte [L/min]: 0,5
Stapgrootte [m3/h]: 0,02
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 150
Temperatuurafwijking - temperatuurbewaking: ± 0,0333 °C / K.
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); 1.4571 (roestvrij staal / 316Ti); PEEK; centellen; EPDM
Herhalingsnauwkeurigheid - stroombewaking: ± 0,2% MEW

Soortnaam: Magnetisch-inductieve stromingssensor

Type: SM2100

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 32 V/DC

Voedingsspanning: 18 - 32 V/DC

Kenmerken: LED-weergave

Aansluiting: M12

Response-tijd: 0.35 s

Uitgangen: PNP
NPN

Materiaal: RVS

Afdichtmateriaal: EPDM

Min. medium temperatuur: -10 °C

Max. medium temperatuur: 90 °C

Operationele druk (max.): 16 bar

Meetnauwkeurigheid ±: 0.8 %

Gewicht: 3163.000 g

Min. omgevingstemperatuur: -10 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja
