ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 Blokconstructie NPN UGT586 Piece

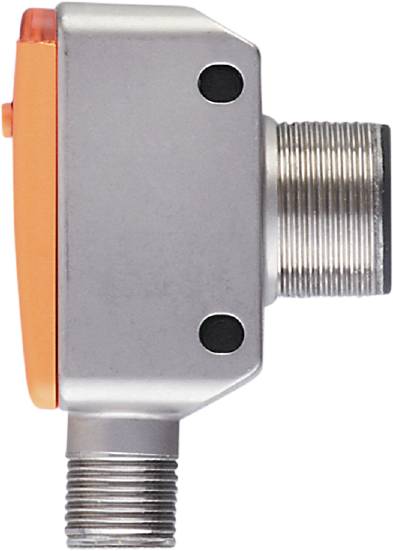

De afbeelding toont een zilveren metallische sensor met een oranje voorkant. Hij heeft twee schroefdraadaansluitingen aan de zijkant.
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Ultrasone sonde
Max. voedingsspanning
30 V/DC
Uitgangen
NPN
Schakelafstand (max.)
300 mm
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 19 nov.
Aantal
Totaal (€ 355,00 / Stuk)
€ 355,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm UGT586 ultrasone reflexknop

  • Robuuste, rechthoekige metalen behuizing met M18-schroefdraad aan de zijkant
  • Bijzonder ruimtebesparend model voor gebruik in krappe inbouwomstandigheden
  • Met programmeerbare schakeluitgang en schaalbare analoge uitgang
  • Contactloze registratie onafhankelijk van kleur, transparantie of oppervlakteeigenschappen van het object
  • Intuïtieve instelling van het detectiebereik met één druk op de knop

Extra services en acties

Technische specificaties

  • Afmetingen [mm]: 53 x 20 x 37,7
  • Analoge uitgang stroom [mA]: 4...20
  • Reactietijd [ms]: < 450; (analoge uitgang)
  • Aantal analoge uitgangen: 1
  • Aantal digitale uitgangen: 1
  • Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
  • Weergave: Schakeltoestand: 1 x LED, geel; echo: 1 x LED, groen
  • Omgevingstemperatuur-1 [°C]: -20...70
  • Herhalingsnauwkeurigheid: 1 %
  • Aanhaalmoment [Nm]: 50
  • Resolutie [mm]: 2
  • Uitgangsfunctie: NO/NC; (parametreerbaar)
  • Uitgangssignaal: Schakelsignaal; analoog signaal
  • Stand-by vertragingstijd [s]: < 0,3
  • Bedrijfsspanning [V]: 10...30 DC; („supply class 2” conform cULus)
  • Blinde zone [mm]: 40
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
  • Elektrische uitvoering: NPN
  • Detectiebereik hysterese [mm]: < 1
  • Behuizing: Rechthoekig met M18 schroefdraad
  • Totaal aantal uitgangen: 2
  • Gewicht [g]: 98.500
  • Draadaanduiding: M18 x 1
  • Aanwijzingen voor nauwkeurigheid/afwijking: De aangegeven waarden worden na een opwarmtijd van ten minste 20 minuten bereikt
  • Hysterese [%]: < 1
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°C]: -30...80
  • Lineaire fout analoge uitgang [%]: ≤ 1
  • Max. Afwijking van de 90°-hoek sensor/object [°]: ± 4
  • Max. Belasting [Ω]: 500
  • max. Spanningsval schakeluitgang DC [V]: 2,2
  • MTTF: 191
  • Openingshoek cilindrisch [°]: 15; (±2)
  • Schakelafstand [mm]: 40...300; (doel: 100 x 100)
  • Schakelfrequentie DC [Hz]: 8
  • Schakelpuntdrift [%]: -5...5
  • Beschermingsklasse: IP67
  • Beschermingsklasse: III
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
  • Stroomverbruik [mA]: < 35
  • Teach-functie: Ja
  • Temperatuurcompensatie: Ja
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
  • Omvormer frequentie [kHz]: 300

Piece

Soortnaam

Ultrasone sonde

Type

UGT586

Min. voedingsspanning

10 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

10 - 30 V/DC

Uitgangen

NPN

Schakelafstand (max.)

300 mm

Uitvoering

Ultrasoon

Kenmerken

LED-weergave

Aansluiting

M12

Type inbouw

Blokconstructie

Grootte

M18 x 1

Materiaal (behuizing)

Metaal

IP67

Min. temperatuur

-20 °C

Max. temperatuur

70 °C

53 mm

Breedte

20 mm

Hoogte

37.7 mm

Afm.

(l x b x h) 53 x 20 x 37.7 mm

Conform RoHS

Ja

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3320596 ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 Blokconstructie NPN UGT586 Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3320596 ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 Blokconstructie NPN UGT586 Piece

Omschrijving

ifm UGT586 ultrasone reflexknop

De teksten voor dit artikel zijn automatisch vertaald.
