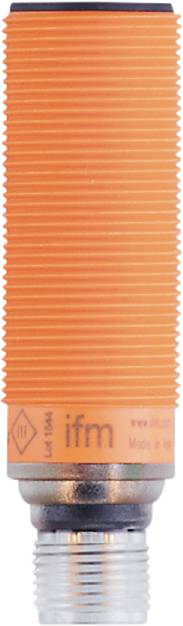

ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 NPN UGT209

Een oranje, golvende achtergrond die doet denken aan golfkarton.
Afbeelding vergelijkbaar
Soortnaam
Ultrasone sonde
Max. voedingsspanning
30 V/DC
Uitgangen
NPN
Schakelafstand (max.)
300 mm
Uitvoering
Ultrasoon
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 19 nov.
Aantal
Totaal (€ 279,00 / Stuk)
€ 279,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm UGT209 ultrasone reflexknop

  • Bijzonder ruimtebesparend model voor gebruik in krappe inbouwomstandigheden
  • Uitgangsfunctie NO/NC programmeerbaar
  • Contactloze registratie onafhankelijk van kleur, transparantie of oppervlakteeigenschappen van het object
  • Eenvoudige instelling van de functies van het apparaat met behulp van een programmeerkabel
  • Goed zichtbare LED voor weergave van schakeltoestand en echo

Extra services en acties

Technische specificaties

  • Afmetingen [mm]: M18 x 1 / L = 60,5
  • Aantal digitale uitgangen: 1
  • Aantal in- en uitgangen: Aantal digitale uitgangen: 1
  • Weergave: Schakeltoestand: 1 x LED, geel; echo: 1 x LED, groen
  • Omgevingstemperatuur-1 [°C]: -20...70
  • Herhalingsnauwkeurigheid: 1 %
  • Aanhaalmoment [Nm]: 1
  • Resolutie [mm]: 2
  • Uitgangsfunctie: NO/NC; (parametreerbaar)
  • Stand-by vertragingstijd [s]: < 0,3
  • Bedrijfsspanning [V]: 10...30 DC; („supply class 2” conform cULus)
  • Blinde zone [mm]: 40
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
  • Elektrische uitvoering: NPN
  • Behuizing: Schroefdraadvorm
  • Totaal aantal uitgangen: 1
  • Gewicht [g]: 55.500
  • Draadaanduiding: M18 x 1
  • Aanwijzingen voor nauwkeurigheid/afwijking: De aangegeven waarden worden na een opwarmtijd van ten minste 20 minuten bereikt
  • Hysterese [%]: < 1
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°C]: -30...80
  • Max. Afwijking van de 90°-hoek sensor/object [°]: ± 4
  • max. Spanningsval schakeluitgang DC [V]: 2,2
  • MTTF: 202
  • Multiplexingang: nee
  • Openingshoek cilindrisch [°]: 15; (±2)
  • Schakelafstand [mm]: 40...300; (doel: 200 x 200)
  • Schakelfrequentie DC [Hz]: 8
  • Schakelpuntdrift [%]: -5...5
  • Beschermingsklasse: IP67
  • Beschermingsklasse: III
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
  • Stroomverbruik [mA]: < 35
  • Synchronisatieingang: nee
  • Temperatuurcompensatie: Ja
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
  • Omvormer frequentie [kHz]: 300
Soortnaam

Ultrasone sonde

Type

UGT209

Min. voedingsspanning

10 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

10 - 30 V/DC

Uitgangen

NPN

Schakelafstand (max.)

300 mm

Uitvoering

Ultrasoon

Kenmerken

LED-weergave

Aansluiting

M12

Grootte

M18 x 1

IP67

Min. temperatuur

-20 °C

Max. temperatuur

70 °C

60.5 mm

Diameter

18 mm

Afm.

(Ø x l) 18 mm x 60.5 mm

Conform RoHS

Ja

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3320287 ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 NPN UGT209

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3320287 ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 NPN UGT209

Omschrijving

ifm UGT209 ultrasone reflexknop

De teksten voor dit artikel zijn automatisch vertaald.
