ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 PNP UGT583 Piece

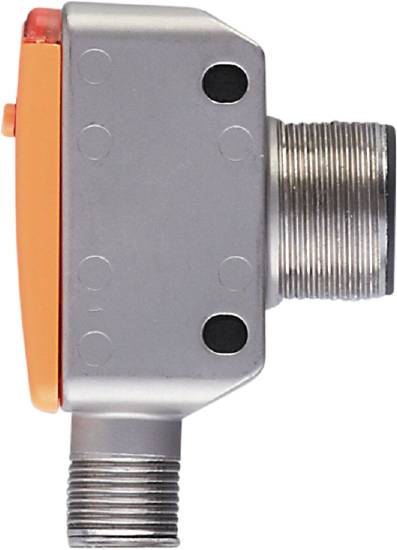

Metalen onderdeel met schroefdraad en oranje schakelaar aan de zijkant, mogelijk een klep of sensor in een industriële omgeving.
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Ultrasone sonde
Max. voedingsspanning
30 V/DC
Uitgangen
PNP
Schakelafstand (max.)
800 mm
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 18 nov.
Aantal
Totaal (€ 339,00 / Stuk)
€ 339,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm UGT583 ultrasone reflexknop

  • Robuuste, rechthoekige metalen behuizing met M18-schroefdraad aan de zijkant
  • Bijzonder ruimtebesparend model voor gebruik in krappe inbouwomstandigheden
  • Met programmeerbare schakeluitgang en schaalbare analoge uitgang
  • Contactloze registratie onafhankelijk van kleur, transparantie of oppervlakteeigenschappen van het object
  • Intuïtieve instelling van het detectiebereik met één druk op de knop

Extra services en acties

Technische specificaties

  • Afmetingen [mm]: 53 x 20 x 37,7
  • Analoge uitgang spanning [V]: 0...10
  • Reactietijd [ms]: < 450; (analoge uitgang)
  • Aantal analoge uitgangen: 1
  • Aantal digitale uitgangen: 1
  • Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
  • Weergave: Schakeltoestand: 1 x LED, geel; echo: 1 x LED, groen
  • Omgevingstemperatuur-1 [°C]: -20...70
  • Herhalingsnauwkeurigheid: 1 %
  • Aanhaalmoment [Nm]: 50
  • Resolutie [mm]: 3
  • Uitgangsfunctie: NO/NC; (parametreerbaar)
  • Uitgangssignaal: Schakelsignaal; analoog signaal
  • Stand-by vertragingstijd [s]: < 0,3
  • Bedrijfsspanning [V]: 10...30 DC; („supply class 2” conform cULus)
  • Blinde zone [mm]: 60
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
  • Elektrische uitvoering: PNP
  • Behuizing: Rechthoekig met M18 schroefdraad
  • Totaal aantal uitgangen: 2
  • Gewicht [g]: 97.500
  • Draadaanduiding: M18 x 1
  • Aanwijzingen voor nauwkeurigheid/afwijking: De aangegeven waarden worden na een opwarmtijd van ten minste 20 minuten bereikt
  • Hysterese [%]: < 1
  • Kortsluitingsbeveiliging: ja
  • Opslagtemperatuur [°C]: -30...80
  • Lineaire fout analoge uitgang [%]: ≤ 1
  • Max. Afwijking van de 90°-hoek sensor/object [°]: ± 4
  • max. Spanningsval schakeluitgang DC [V]: 2,2
  • Min. Belastingsweerstand [Ω]: 3000
  • MTTF: 191
  • Openingshoek cilindrisch [°]: 15; (±2)
  • Schakelafstand [mm]: 60...800; (doel: 100 x 100)
  • Schakelfrequentie DC [Hz]: 5
  • Schakelpuntdrift [%]: -5...5
  • Beschermingsklasse: IP67
  • Beschermingsklasse: III
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
  • Stroomverbruik [mA]: < 35
  • Teach-functie: Ja
  • Temperatuurcompensatie: Ja
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
  • Omvormer frequentie [kHz]: 230

Piece

Soortnaam

Ultrasone sonde

Type

UGT583

Min. voedingsspanning

10 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

10 - 30 V/DC

Uitgangen

PNP

Schakelafstand (max.)

800 mm

Uitvoering

Ultrasoon

Kenmerken

LED-weergave

Aansluiting

M12

Grootte

M18 x 1

Materiaal (behuizing)

RVS V4A

1 PNP

IP67

Min. temperatuur

-20 °C

Max. temperatuur

70 °C

37.7 mm

Conform RoHS

Ja

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3320593 ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 PNP UGT583 Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3320593 ifm Electronic Ultrasone sonde Ultrasoon M18 x 1 PNP UGT583 Piece

Omschrijving

ifm UGT583 ultrasone reflexknop
