Joy-it Stappenmotor NEMA08-03 0.022 Nm 0.6 A 0.6 A As-diameter: 4 mm kopen ? Conrad Electronic

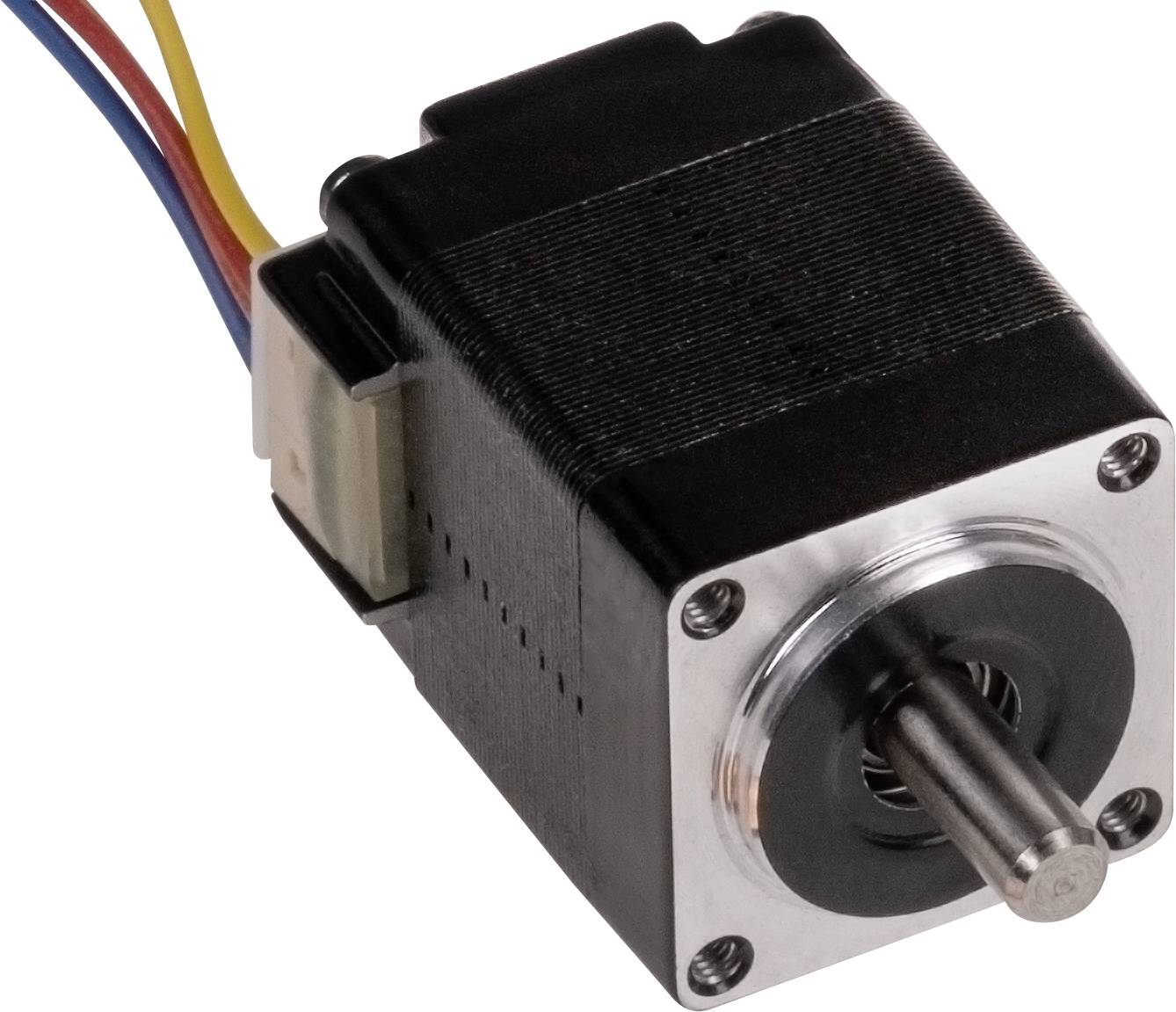

Een zwarte stappenmotor met een zilveren frontplaat en gekleurde kabels.

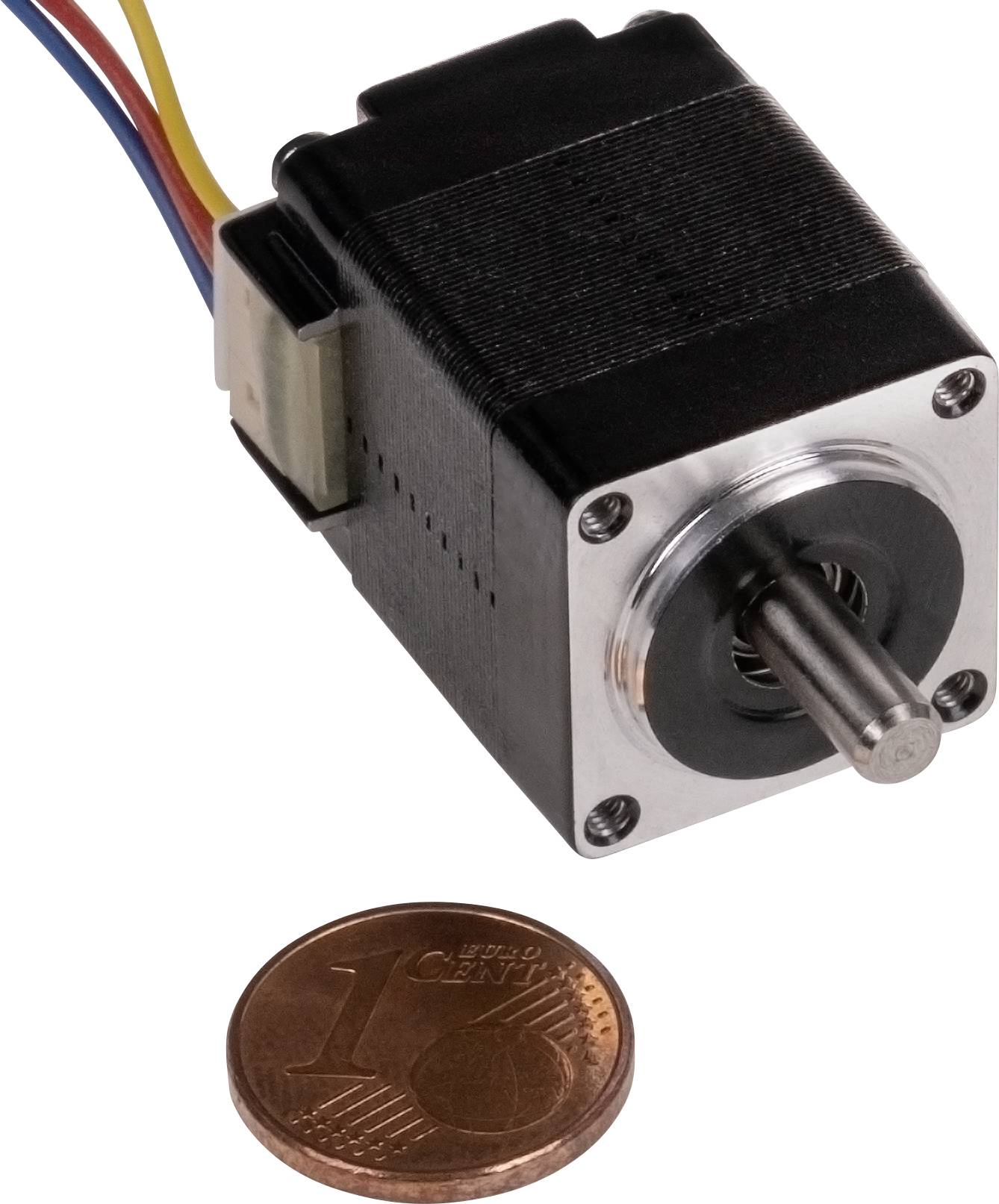

'Een kleine stappenmotor met een diameter vergelijkbaar met die van een 1-eurocent-munt. Meerkleurige kabels steken uit de motor.'

1/2

Datasheet (PDF)

Leverbaar do. 24 sep.

24 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 17,35 / Stuk)

€ 17,35

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Joy-IT stappenmotor, NEMA 8-0,022 Nm, 0,6 A – asdiameter: 4 mm

Houdmoment: 22 mNm (0,022 Nm)
Fasestroom max.: 0,6 A
Golflengte: 18,5 mm
Asdiameter: 4 mm
Inclusief aansluitkabel

Technische specificaties

Asafmetingen
Ø 4 x 8,5 mm
Aansluiting
6-polige JST-bus
Afmetingen
20 x 22 x 27,3 mm
Stopmoment
22 mNm
Nominale spanning
4,26 V
Nominale stroom
0,6 A
Staphoek
1,8 °
Aantal fasen
2
Faseweerstand
7,1 Ω
Fase-inductiviteit
2,1 mH
Isolatieweerstand
Minimum 100 MΩ bij 500 V DC
Isolatieklasse
B (130 °C)
Traagheidsmoment
2 g
cm²
Rustmoment
3 mNm

Voedingsspanning: 4,26 V

Hoek: 1,8°

Moment bij stand: 0.022 Nm

Max. fasestroom: 0.6 A

As-Ø: 4 mm

Aslengte: 8.5 mm

Fabrikantnr.: NEMA08-03

Type: NEMA08-03

Breedte: 20 mm

Afm. flens: 20 mm

Nominale stroom: 0.6 A

Nominale spanning: 4.26 V

Fasen: 2

As-Ø: 4 mm

Toerental: 3000 omw/min

Nominaal draaimoment: 0.022 Nmm

Aantal polen: 6

Motorlengte: 27,3 mm

Max. omgevingstemperatuur: 50 °C

Min. omgevingstemperatuur: -10 °C

Gewicht: 60 g

Soortnaam: Stappenmotor

Documenten en downloads

Datablad

Datablad 2355873 Joy-it Stappenmotor NEMA08-03 0.022 Nm 0.6 A 0.6 A As-diameter: 4 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2355873 Joy-it Stappenmotor NEMA08-03 0.022 Nm 0.6 A 0.6 A As-diameter: 4 mm

Omschrijving

De NEMA 8 serie bestaat uit uiterst kleine stappenmotoren met hoog draaimoment, die snelheden tot 3000 omw/min kunnen bereiken.
Deze motoren worden zowel in de modelbouw als in de maker-community maar ook in industriële omgevingen gebruikt (bijv. bij plaatsing van optische systemen, doseerpompen, vergrendelingen, enz.).

De exacte technische details vindt u in het gegevensblad in de shop.
