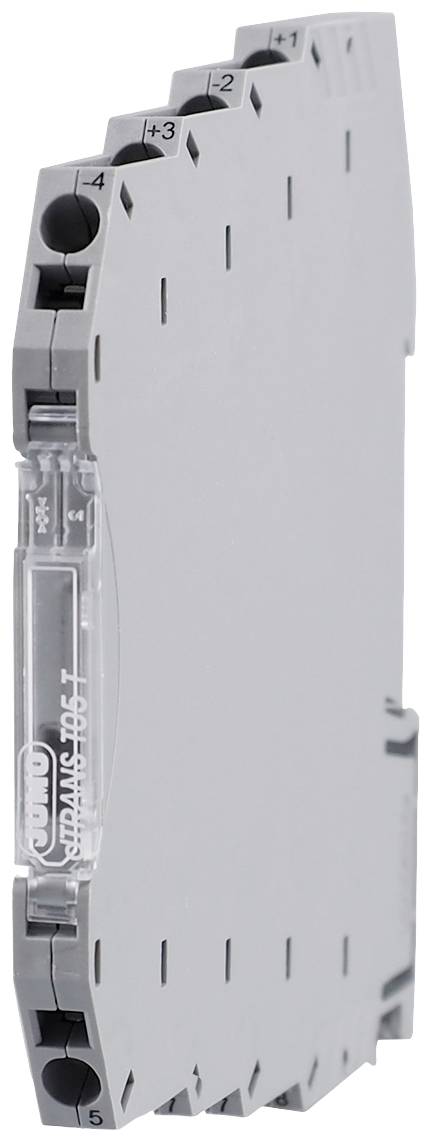

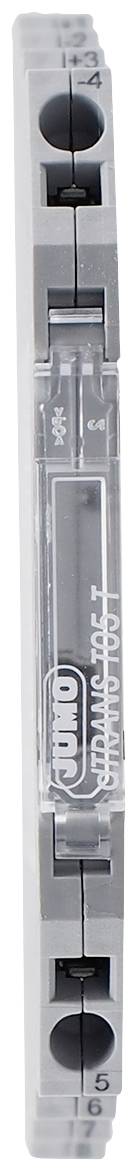

Jumo 00582220 00582220 Transmitters

De meetomvormers registreren sensorsignalen van weerstandsthermometers, thermo-elementen, weerstandspotentiometers/WFG of weerstanden/potis. Bij gebruik van een weerstand/potmeter of weerstandsthermometer kan de ingangszijde van de sensoraansluiting in twee-, drie- of vieraderschakeling plaatsvinden. Spanningssignalen binnen het bereik van -100... +1100 mV kunnen ook worden geregistreerd. Afhankelijk van de keuze van de meetingang zijn de lineaire varianten lineair, temperatuurlineair en de mogelijkheid van een comfortabel configureerbare klantspecifieke linearisatie beschikbaar. Als uitgangssignaal levert de meetomvormer 4... 20 mA of 0... 10 V. De meetingang en het uitgangssignaal zijn van elkaar galvanisch gescheiden. Bij beide typen is een reversie van het uitgangssignaal mogelijk. De configuratie van de meetomvormer met betrekking tot sensortype, aansluittechniek van de sensor, meetbereik (vrij instelbaar) en linearisatie gebeurt met behulp van een setup-programma op de PC. De verbinding met de PC wordt via een USB-interface, die geen extra hulpspanning nodig heeft, tot stand gebracht. Via de USB-interface kan de door de meetomvormer geregistreerde min.-/max.-proceswaarde, de min.-/max. -Bedrijfstemperatuur uitgelezen en de sensorbedrading online gecontroleerd worden. De bedrijfstoestand van de meetomvormer wordt via een tweekleurige controle-LED (rood/groen) aangegeven. Bij storingsvrij gebruik brandt deze groen. Treedt een storing op, zoals bijv. B. Sensorbreuk, wordt dit met een knippercode weergegeven.
