Jumo 506382 Temperatuurbegrenzer Pt100 -200 tot 850 °C Transistor (l x b x h) 125 x 22.5 x 109 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Temperatuurbegrenzer
Max. meettemperatuur
850 °C
Uitgangen (temperatuurregelaar)
Transistor
Aantal relaisuitgangen
1
Sensortype
Pt100
Datasheet (PDF)
3 Stuk(s)
Aantal
Totaal (€ 528,10 / Stuk)
€ 528,10
excl. btw
Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Technische specificaties
- Type: TB/TW temperatuurbegrenzer/temperatuurbewaking conform DIN EN 14597
- Configuratie: in de fabriek ingesteld
- Type uitbreiding: temperatuurbegrenzer (omgekeerd)
- Meetingang 1 tekst: Pt100dl
- Voedingsspanning: AC 110 tot 240 V +10/-15%, 48 tot 63 Hz, 5 VA
- Goedkeuringen: met DIN- en UL-goedkeuring.
- Soortnaam
Temperatuurbegrenzer
- Type
506382
- Meetgebied
-200 tot 850 °C
- Max. meettemperatuur
850 °C
- Min. meettemperatuur
-200 °C
- Uitgangen (temperatuurregelaar)
Transistor
- Aantal relaisuitgangen
1
- Aantal transistoruitgangen
1
- Afm.
(l x b x h) 125 x 22.5 x 109 mm
- Hoogte
109 mm
125 mm
- Breedte
22.5 mm
- Sensortype
Pt100
- Fabrikantnr.
506382
- Montagewijze
DIN-rails
- Gewicht
160 g
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1928127 Jumo 506382 Temperatuurbegrenzer Pt100 -200 tot 850 °C Transistor (l x b x h) 125 x 22.5 x 109 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1928127 Jumo 506382 Temperatuurbegrenzer Pt100 -200 tot 850 °C Transistor (l x b x h) 125 x 22.5 x 109 mm
Omschrijving

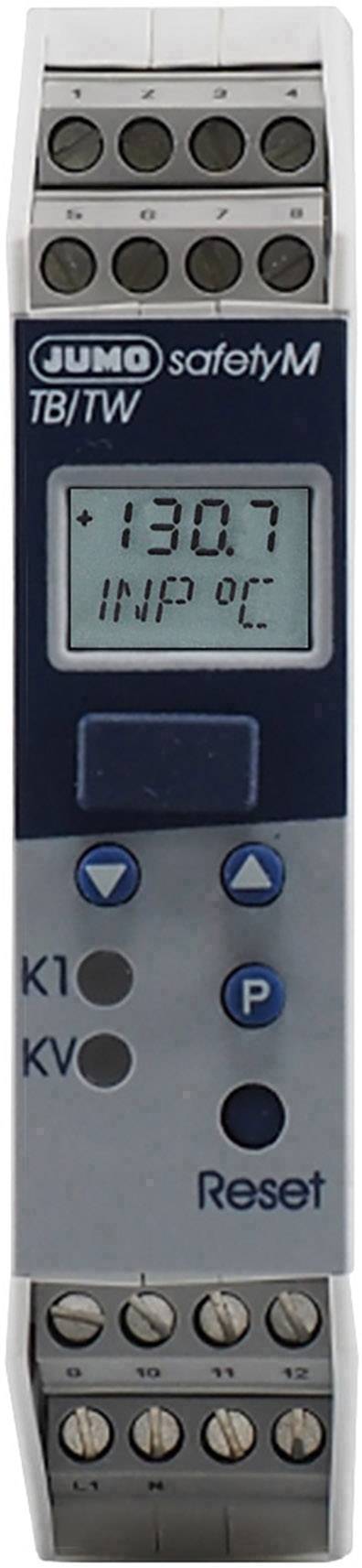

De Jumo TB/TW is een vrij programmeerbare begrenzer/bewaker. De universele meetingang is vrij configureerbaar voor weerstandsthermometers, thermokoppels en stroom- en spanningssignalen. TB/TW bewaken thermische processen in installaties op een ingestelde grenswaarde. Als die waarde wordt overschreden, schakelt het ingebouwde relais de installatie in een werkingsveilige stand en schakelt de LED 'K1' over van groen op rood. Als de installatie weer in het acceptatiegebied komt, moet bij de TB de toets 'Reset' met een geschikt gereedschap handmatig worden ontgrendeld. De TW wordt daarentegen zonder externe ingrepen automatisch gereset. Een binaire uitgang DC 24 V/20 mA kan bij een instelbare temperatuur voor het bereiken van de grenswaarde een pre-alarmsignaal afgeven dat via de LED 'KV' extra wordt weergegeven. TB/TW worden op DIN-rails gemonteerd en via schroefklemmen met een kabeldoorsnede van max. 2,5 mm² bedraad. Voor de configuratie is een setup-programma beschikbaar.
