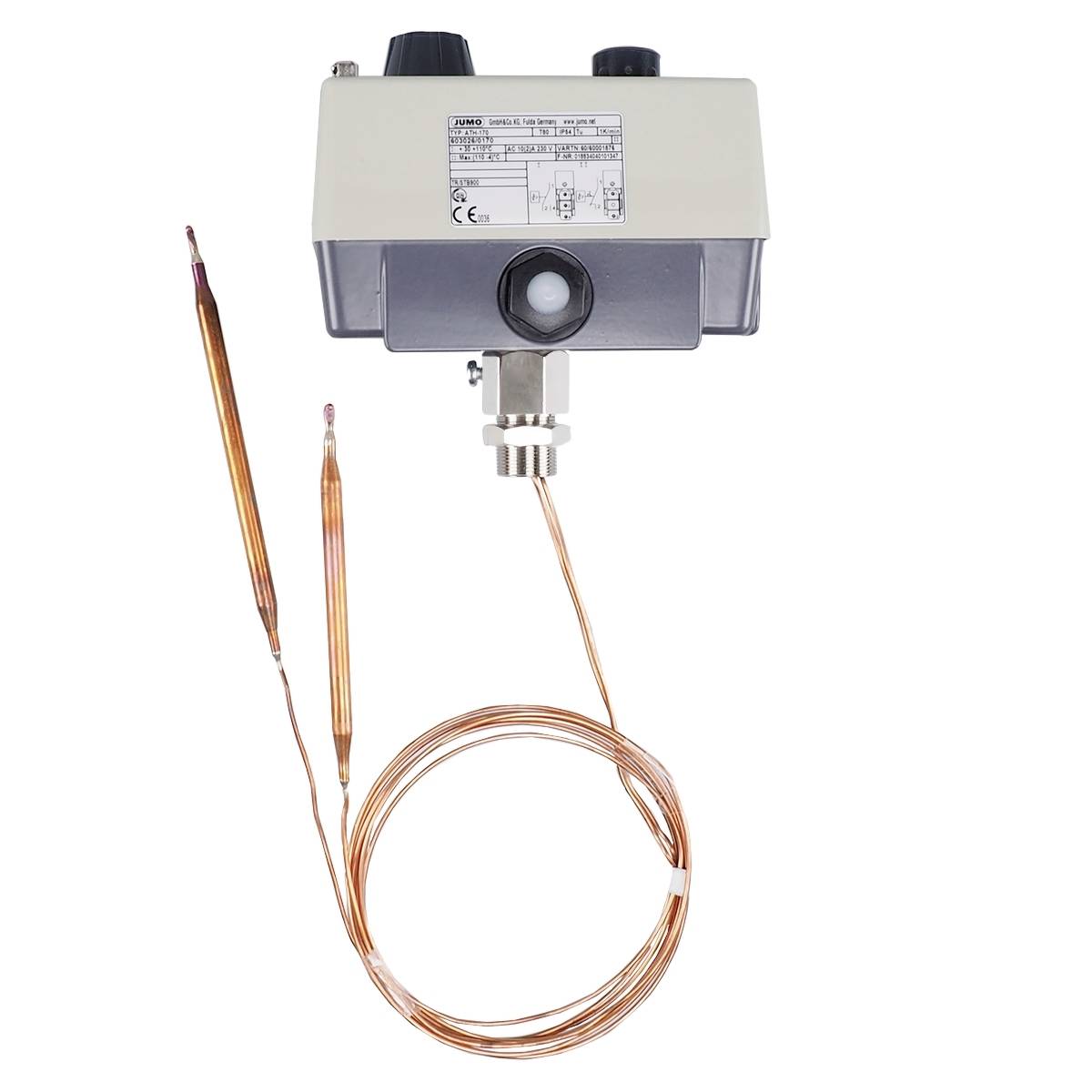

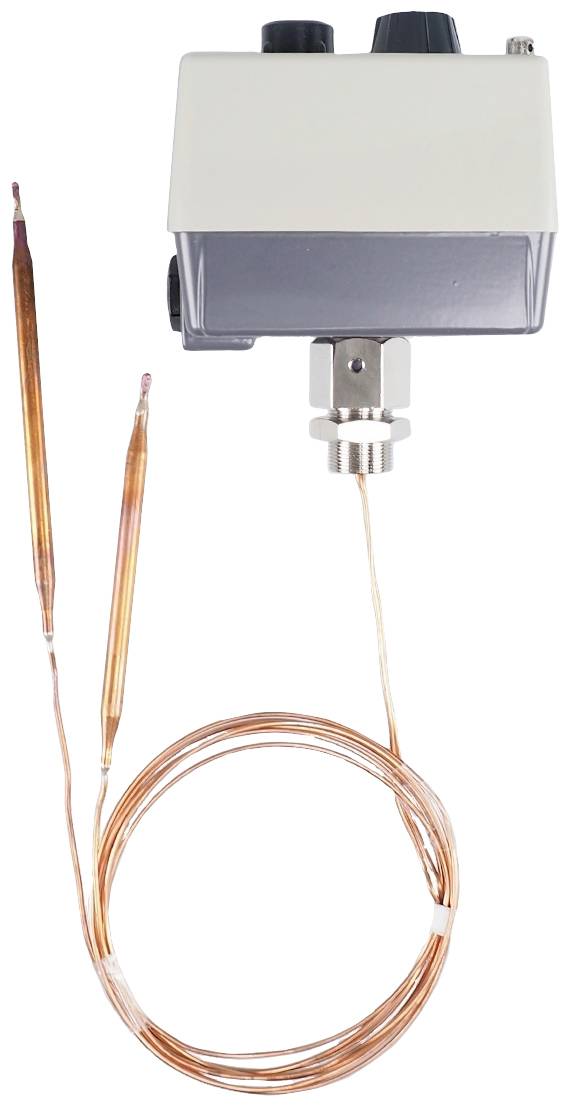

Jumo 60001876 Tweestandenregelaar Dubbele thermostaat 135 °C (max.) Relais 10 A

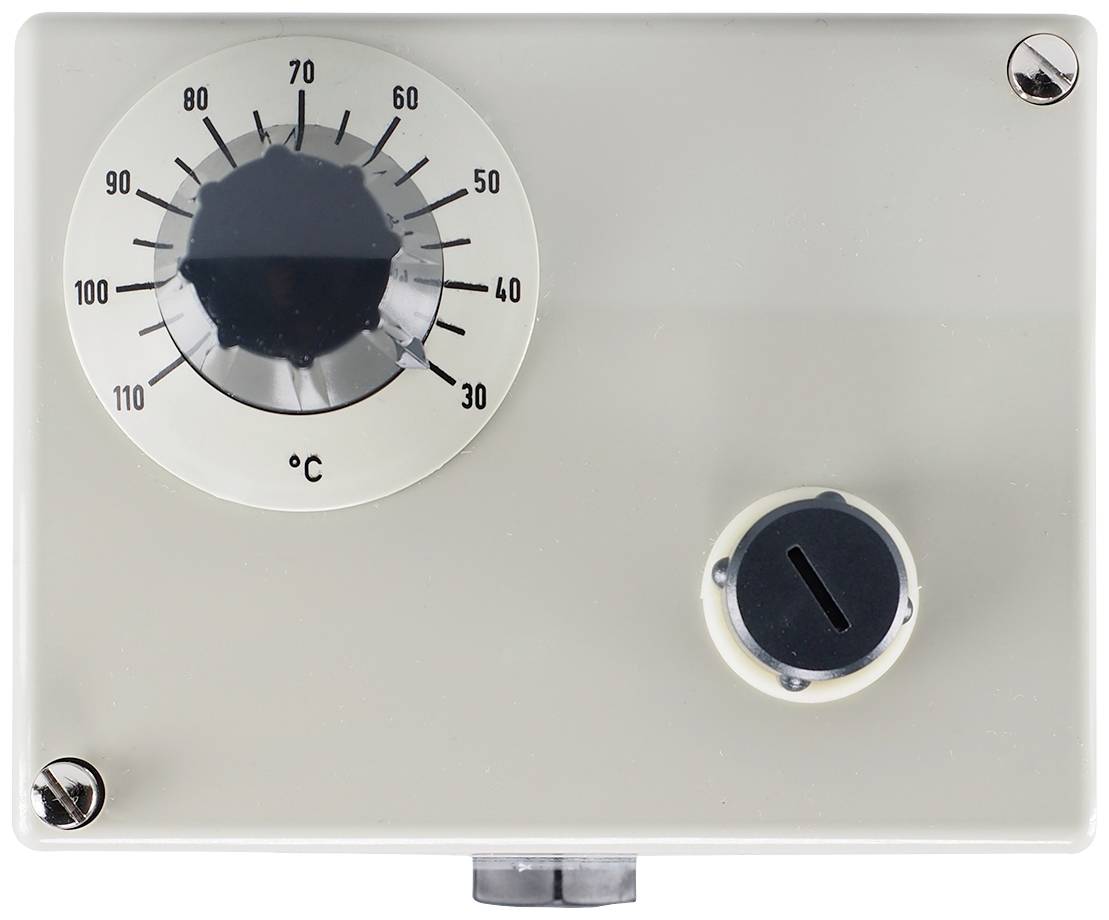

Door zijn slagvaste behuizing met hoogwaardig kunststof deksel en aluminium spuitgietwerk onderdeel is de mechanische opbouwdubbele thermostaat zeer robuust en kan ook onder zware omstandigheden worden gebruikt. Het apparaat bestaat uit een temperatuurregelaar en een veiligheidstemperatuurbegrenzer (STB). De temperatuurinstelling van de temperatuurregelaar gebeurt met behulp van een instelregelaar op een schaal. De gewenste uitschakeltemperatuur van de veiligheidstemperatuurbegrenzer kan na verwijdering van het deksel van de behuizing met behulp van een schroevendraaier op een schaal worden ingesteld. De temperatuurregelaar wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +0/-1,5% in het bovenste schaaleindbereik en heeft een schakelverschil (hysterese) van ca. 3 tot 4% van de schaal. Hij schakelt na het bereiken van het uitschakelpunt uit en na onderschrijding van de uitschakeltemperatuur met de waarde van het schakelverschil automatisch weer terug naar de oorspronkelijke toestand. <,br>,als de actuele temperatuur bij de temperatuursensor van de veiligheidstemperatuurbegrenzer de ingestelde grenswaarde overschrijdt, wordt het circuit geopend en de microschakelaar mechanisch vergrendeld. Na het onderschreden van de gevarentemperatuur met ca. 10% van het schaalbereik kan de microschakelaar van de veiligheidstemperatuurbegrenzer handmatig worden ontgrendeld. Hij wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +0/-5% in de bovenste schaalversnelling. Bij beschadiging van het meetsysteem wordt het circuit van de STB continu geopend, een ontgrendeling is dan niet meer mogelijk. Het schakelcontact van de veiligheidstemperatuurbegrenzer bevindt zich dan in een neutrale stand. Bij afkoeling van de sensor tot een temperatuur onder ca. -20 °C wordt het circuit van de STB eveneens geopend, pas bij een temperatuurstijging boven ca. -20 °C kan de STB met de hand weer worden ontgrendeld door de herschakelknop.<,br>,een doorslaggevend voordeel is dat er voor de temperatuurmeting geen extra hulpenergie nodig is. De elektrische aansluiting gebeurt door schroefklemmen direct op de ingebouwde microschakelaars, die een maximaal toegestaan schakelvermogen van AC 230 volt / 10 A direct kunnen schakelen. <,br>,de gebruikte meetsystemen werken volgens het vloeistofuitrekprincipe en kunnen zonder problemen tot een maximaal toegestane sensortemperatuur van 135 °C worden gebruikt. De gladde ronde sensoren van koper hebben elk een diameter van 6 mm bij een sensorlengte van ca. 125 mm bij de temperatuurregelaar resp. 108 mm bij de veiligheidstemperatuurbegrenzer. De beide afstandsleidingen van de thermostaten zijn eveneens van koper en kunnen met inachtneming van een buigradius van 5 mm flexibel worden gelegd. De maximaal toegestane omgevingstemperatuur aan de behuizing (beschermingsklasse IP54) bedraagt 80 °C.<, br>, de thermostaat is zeer flexibel te gebruiken en wordt zowel in de verwarmings-, klimaat- en ventilatietechniek als in de kunststofindustrie, de apparaat- en machinebouw, in ovenbouw, in warmteoverdrachtstations en voor temperatuurbewaking in laboratoria en klimaatkasten toegepast. Het apparaat is goedgekeurd conform DIN en 14597 en DGRL en heeft een EAC-goedkeuring.
