Jumo 60002161 Tweestandenregelaar Multikanaals-besturingsmodule

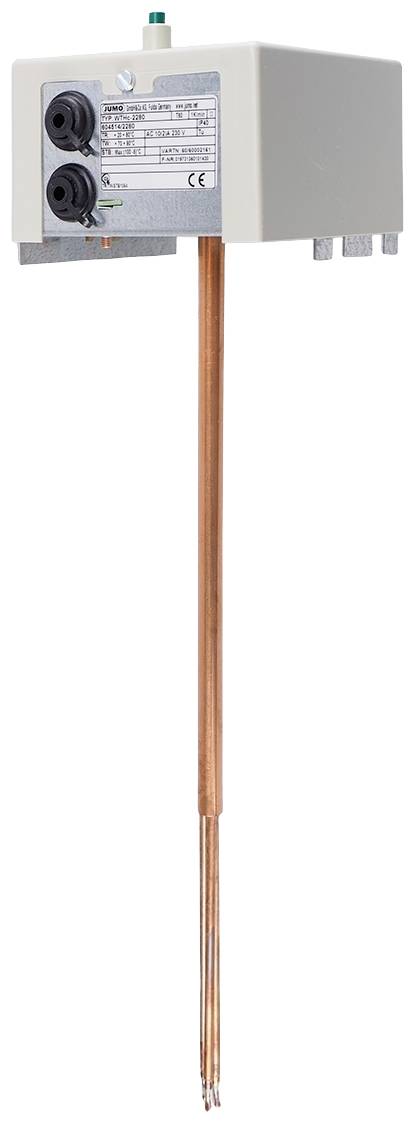

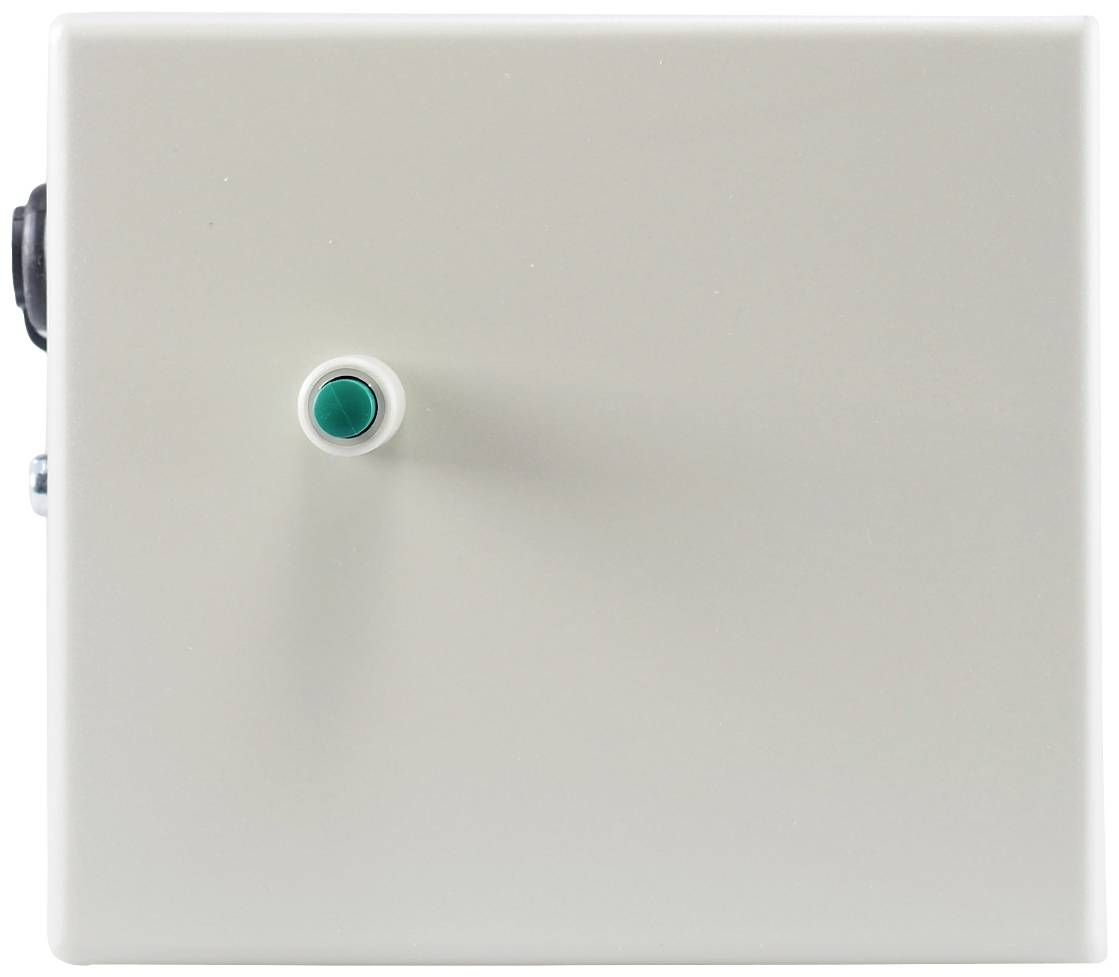

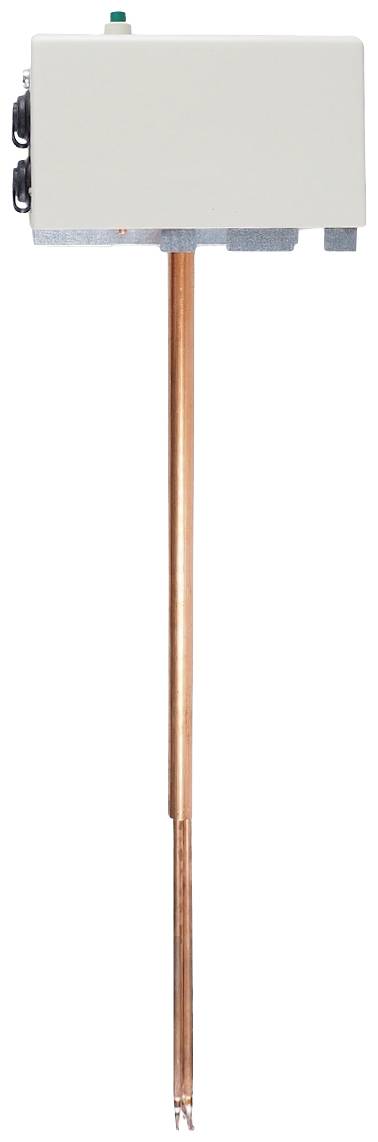

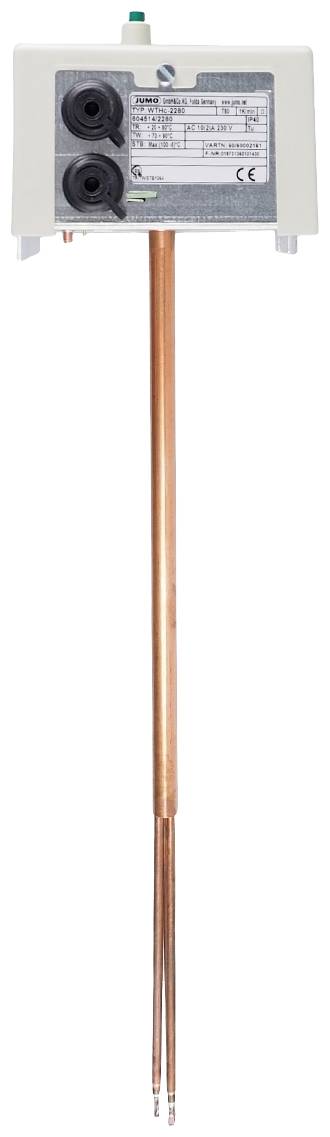

De warmluchtthermostaat is een apparaatcombinatie bestaande uit drie afzonderlijke apparaten in een behuizing beschermingsklasse IP40 met de functies van een temperatuurregelaar, temperatuurbewaking en een vast ingestelde veiligheidstemperatuurbegrenzer. De bevestiging van de schakelkop gebeurt met twee schroeven door het onderste deel van de behuizing. Met behulp van een schroevendraaier kan de gewenste uitschakeltemperatuur van de temperatuurregelaar en de temperatuurbewaking na afname van het deksel van de behuizing op een schaal individueel worden ingesteld. Temperatuurregelaars en temperatuurbewaking onderscheiden zich door een hoge schakelpuntnauwkeurigheid van +/-4 K in de bovenste schaalversnelling. De veiligheidstemperatuurbegrenzer heeft een schakelpuntnauwkeurigheid van +0/-5 K en is in de fabriek vast ingesteld. Een doorslaggevend voordeel is dat voor de temperatuurmeting geen extra hulpenergie nodig is. De elektrische aansluiting vindt plaats op een klemmenstrook die op een printplaat is gemonteerd. Het apparaat kan een maximaal toegestaan schakelvermogen van AC 230 Volt / 10 A direct schakelen. De temperatuurregelaar heeft een schakelverschil (hysterese) van ca. 14 K, het schakelverschil van de temperatuurbewaking bedraagt ca. 6 K. Na het bereiken van de ingestelde instelwaarde schakelen de microschakelaars van de beide apparaten om en na het onderschrijden van de uitschakeltemperatuur met de waarde van het schakelverschil automatisch weer terug naar de oorspronkelijke toestand. De veiligheidstemperatuurbegrenzer opent bij het bereiken van de ingestelde temperatuur de schakelbaan en vergrendelt. Pas na het afkoelen van de temperatuur met ca. 10 K kan de schakelaar weer handmatig worden ontgrendeld. De houder van de thermostaten is van koper en heeft een inbouwlengte van ca. 220 mm en een diameter van ca. 10 mm. De drie meetsensoren zijn eveneens van koper, hebben een diameter van elk 4 mm en steken ca. 2/3 uit de buis van de houder. Zo kan de luchttemperatuur optimaal worden geregistreerd. Het deksel van de behuizing is van polycarbonaat, het onderste deel van de behuizing van plaatstaal gelakt. Warmlucht thermostaten zijn bijzonder geschikt voor gebruik in warmeluchtsystemen conform DIN 4794, bijvoorbeeld in grote ruimtes, hallen of werkplaatsen. Het apparaat is goedgekeurd conform DIN en 14597 en heeft een EAC-goedkeuring.
