Name: Keithley 2401. Labvoeding, regelbaar 0 - 20 0 - 1 A 20 W GPIB Op afstand bedienbaar Aantal uitgangen: 1 x
Brand: Keithley
SKU: 1164902
Availability: BackOrder

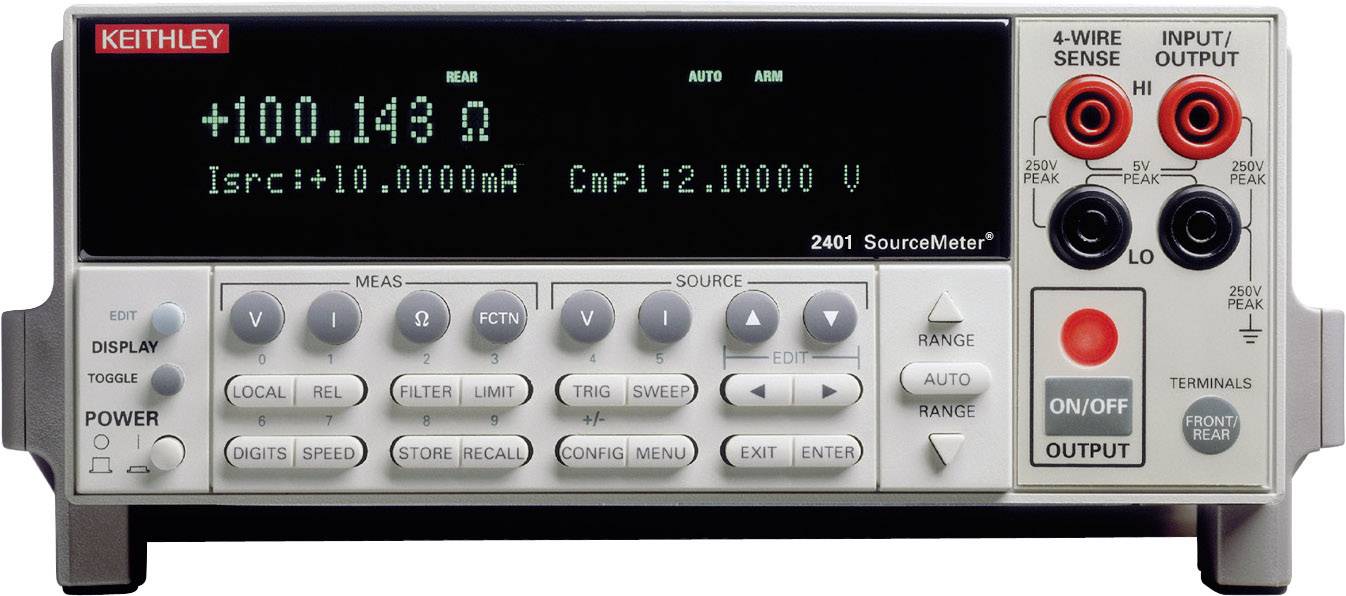

Een Keithley 2401 SourceMeter toont een weerstand van +100,143 Ω bij een stroom van 10,0000 mA. Bedieningsknoppen en aansluitingen zichtbaar.

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 6.086,78 / Stuk)

€ 6.086,78

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Model 2401 Low Voltage SourceMeter

1 µV - 20 V en 10 pA - 1 A precisie spannings- en voedingsbron en meetfuncties
Vijf instrumenten in één (IV-source, IVR-Measure)
Source-en-sink-werking (4 kwadranten)
0,012% grondmeetnauwkeurigheid met resolutie van 6,5 cijfers
2-, 4- en 6-draads afstandsmeting en V-sourcing
1700 meetwaarden/seconde met 4,5 cijfers over GPIB
Standard-SCPI-GPIB, RS-232 en Keithley Trigger Link
Keithley LabTracer 2.0 I-V bochttraceringssoftware (download)

Technische specificaties

Bron DC-spanning + -21 V
Bron DC-stroom +- 1 A
Spanning bron nauwkeurigheid + -0,02%
Stroom bron nauwkeurigheid + -0,031%
Meetbereik DC-spanning 5 µV - 20 V
Meetbereik DC-stroom 50 pA - 1 A
Meetbereik weerstand 0,2 Ohm - 200 MOhm
Meetnauwkeurigheid spanning + -0,012%
Meetnauwkeurigheid stroom + -0,025%
Meetnauwkeurigheid weerstand + -0,06%

Type: 2401.

Soortnaam: Labvoeding, regelbaar

Aantal uitgangen: 1 x

: 20 W

Interfaces: GPIB

Bijzonderheden: Op afstand bedienbaar

Afm.: (b x h x d) 213 x 89 x 370 mm

: Fabrieksstandaard (zonder certificaat)

Gewicht: 3.21 kg

Aansluitingen: Banaanbussen voor

Uitvoering: Tafelmodel

Uitgangsspanning (max.): 20 V

Uitgangsspanning (min.): 0 V

Uitgangsstroom (max.): 1 A

Uitgangsstroom (min.): 0 A

Ingangen: IEC 320 C14

Lastregeling: ±(2mV + 100μV)
±(100µA + 100pA)

Netspanningstabilisatie: ≤ ± 2mV (0,01%)
≤ ± 100 µA (0,01%)

Breedte: 213 mm

Hoogte: 89 mm

Uitgangsstroom 1: 0 A tot ± 1 A A

Diepte: 370 mm

Ingangsspanning: 100 - 240 V/AC

Uitgangsspanning 1: 0V bis ± 20V V

Documenten en downloads

Datablad

Datablad 1164902 Keithley 2401. Labvoeding, regelbaar 0 - 20 0 - 1 A 20 W GPIB Op afstand bedienbaar Aantal uitgangen: 1 x

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1164902 Keithley 2401. Labvoeding, regelbaar 0 - 20 0 - 1 A 20 W GPIB Op afstand bedienbaar Aantal uitgangen: 1 x

Informatie

Informatie 1164902 Keithley 2401. Labvoeding, regelbaar 0 - 20 0 - 1 A 20 W GPIB Op afstand bedienbaar Aantal uitgangen: 1 x

Omschrijving

De SMU-meetinstrumenten van serie 2400 van Keithley zijn speciaal ontwikkeld voor testtoepassingen waarvoor een nauwe koppeling van voeding en meting is vereist. Alle SMU-modellen bieden nauwkeurige spannings- en stroomtoevoer en een nauwkeurige meting. Elk instrument dient als zeer stabiele, ruisarme DC-stroombron met Readback en ruisarme 6,5-cijferige multimeter. Het resultaat is een compact, eenkanaals DC-parameter-testapparaat dat als spanningsbron, stroombron, spanningsmeter, stroommeter en ohmmeter kan worden gebruikt - in het bijzonder bij de productie van componenten en modules voor communicatie-, halfgeleider-, computer-, auto- en medische techniek. Hier is de SouceMeter een onvervangbaar hulpmiddel voor veel verschillende karakteriserings- en testopdrachten in het kader van de productie.
