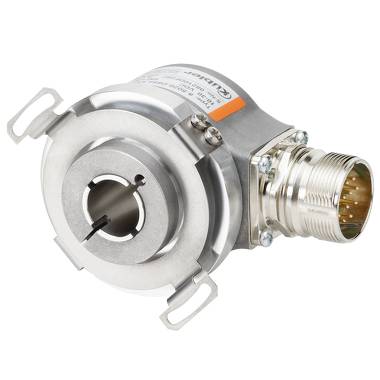

Kübler Group Sendix 5020 Roterende encoder Incrementeel 50 mm Piece 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Roterende encoder
Uitvoering
Incrementeel
Aansluiting
M12, 8-polig
Type as
Holle as
Datasheet (PDF)
Aantal
Totaal (€ 247,11 / Stuk)
€ 247,11
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Incrementele draaisensor universele serie type 5000
- Robuuste Safety-Lock lagerconstructie
- Spuitgegoten zink-behuizing
- Geringe bouwdiepte van 35 mm
Technische specificaties
- Toerental zonder asafdichting: max. 12000 min-1
- Toerental met asafdichting: max. 6000 min-1
- Traagheidsmoment van de rotor: ca. 6 x 10-6 kgm²
- Startkoppel zonder asafdichting: < 0,01 Nm
- Startkoppel met asafdichting: < 0,05 Nm
- asbelastbaarheid radiaal: 80 N
- Asbelastbaarheid axiaal: 40 N
- Gewicht: ca. 0,4 kg
- Beveiliging volgens EN 60.529: IP 65
- Werktemperatuurbereik: -40° C - +85 °C
- As: Roestvrij staal
- Schokbestendigheid volgens DIN-IEC 68-2-27: 2500 m/s², 6 ms
- Trillingsbestendigheid volgens DIN-IEC 68-2-6: 100 m/s², 10 - 2000 Hz
- Stroomopname (zonder last) typ. 50 mA, met inversie: max. 100 mA
- Toegest. last/kanaal: max. ±20 mA
- Impulsfrequentie: max. 300 kHz
- Signaalniveau high: min. UB-2,0 V
- Signaalniveau low: max. 0,5 V
- Stijgtijd tr max. 1 µs
- Daaltijd tf max. 1 µs.
Piece
- Soortnaam
Roterende encoder
- Type
Sendix 5020
- Uitvoering
Incrementeel
- Voedingsspanning
5 V/DC
- Interfaces
RS422
- Aansluiting
M12, 8-polig
- Max. puls per rotatie
1000
- Flens-Ø
50 mm
- Type as
Holle as
- As-Ø
15 mm
- Materiaal (as)
Staal (niet roestend)
- Materiaal (behuizing)
Zinkspuitgietwerk
- Min. temperatuur
-40 °C
- Max. temperatuur
+85 °C
- Hoogte
35 mm
- Diameter
50 mm
- Afm.
(Ø x h) 50 mm x 35 mm
- Inhoud
1 stuk(s)
- Grootte
50 mm
- Uitvoering
As
- Resolutie
1000 imp/omw
- Aansluiting
M12-stekker, 8-polig
- Voedingsspanning
5 V=
Documenten en downloads
Datablad
Datablad 198442 Kübler Group Sendix 5020 Roterende encoder Incrementeel 50 mm Piece 1 stuk(s)
Datablad 198442 Kübler Group Sendix 5020 Roterende encoder Incrementeel 50 mm Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 198442 Kübler Group Sendix 5020 Roterende encoder Incrementeel 50 mm Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 198442 Kübler Group Sendix 5020 Roterende encoder Incrementeel 50 mm Piece 1 stuk(s)
Verklaring van Overeenstemming
Verklaring van Overeenstemming 198442 Kübler Group Sendix 5020 Roterende encoder Incrementeel 50 mm Piece 1 stuk(s)
Omschrijving
Extra robuuste en compacte incrementele draaisensor
