Afbeelding vergelijkbaar

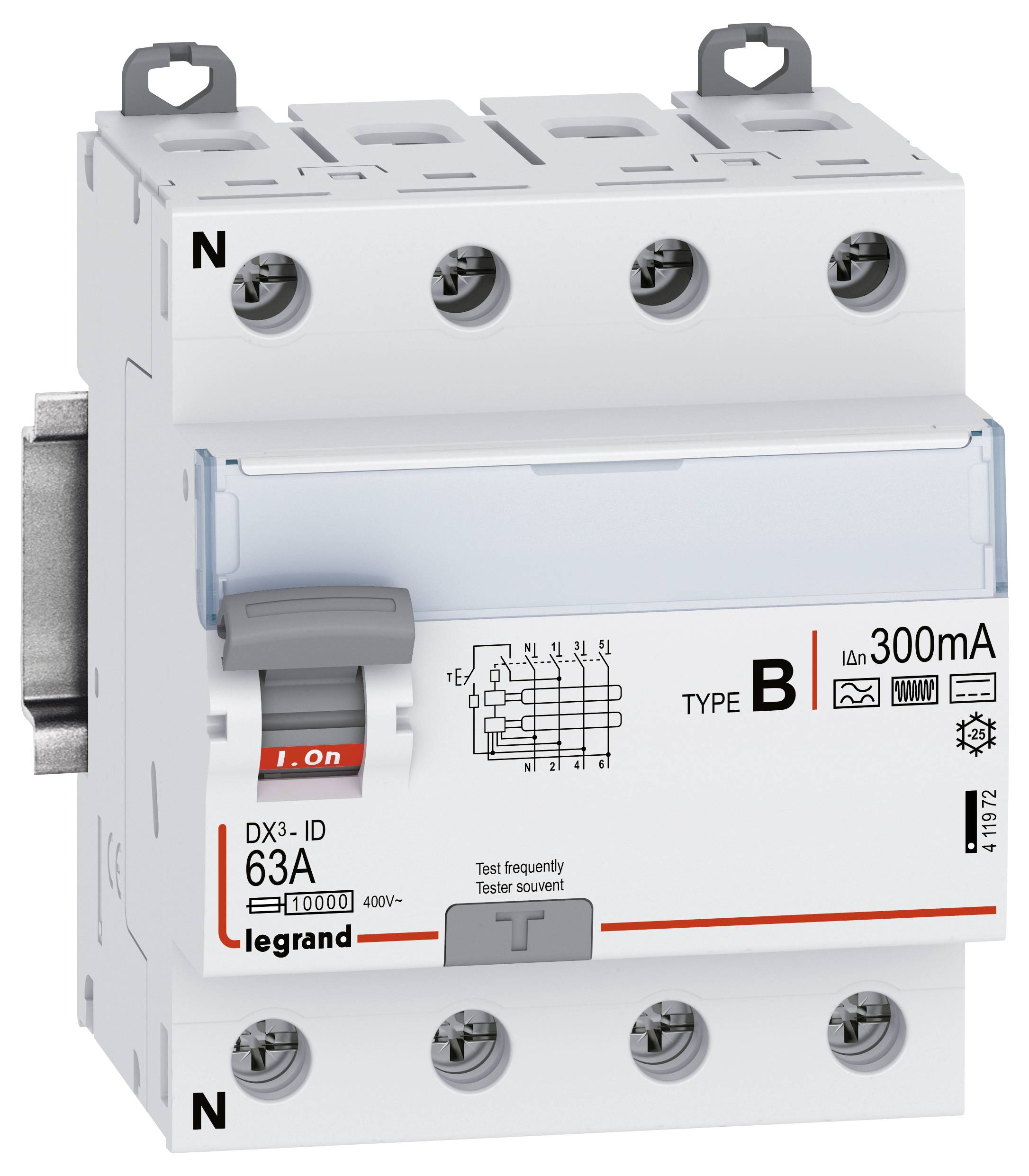

Legrand 411972 DX3 Fehlerstromschutzschalter 63A, 4-polig, 300mA, Typ B, 400VAC, N-links, 4TE Aardlekschakelaar Aardleks
Soortnaam
Aardlekschakelaar
Aantal polen
4
Uitschakelkarakteristiek
B
Meting differentiaal stroom
0.3 A
Nominale stroom (afgerond)
63 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar
- Aantal polen
4
- Uitschakelkarakteristiek
B
- Meting differentiaal stroom
0.3 A
- Nominale stroom
63 A
- Nominale stroom (afgerond)
63 A
- Afm.
(b x h x d) 89 x 78 x 101 mm
- Uitvoering
Aardlekschakelaar voor AC/DC
- Uitschakelvermogen
10 kA
- Inhoud
1 stuk(s)
- Nominale spanning
400 V
- Breedte
89 mm
- Hoogte
78 mm
- Diepte
101 mm
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3359795 Legrand 411972 DX3 Fehlerstromschutzschalter 63A, 4-polig, 300mA, Typ B, 400VAC, N-links, 4TE Aardlekschakelaar Aardleks
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3359795 Legrand 411972 DX3 Fehlerstromschutzschalter 63A, 4-polig, 300mA, Typ B, 400VAC, N-links, 4TE Aardlekschakelaar Aardleks
Omschrijving
Legrand Fehlerstromschutzschaler Legrand 411972
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:LegrandBezeichnung:Fehlerstromschutzschaler 63A, 4-polig, 300mATyp:Legrand 411972Polzahl:4Bemessungsspannung:400 VBemessungsstrom:63 ABemessungsfehlerstrom:0,3 ABemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4000 kVMontageart:DIN-SchieneFehlerstrom-Typ:BSelektiver-Typ:neinKurzzeitverzögerter Typ:jaKurzschlussfestigkeit (Icw):10 kAStoßstromfestigkeit:3 kASpannungsart:ACMit Verriegelungsvorrichtung:jaFrequenz:50 HzZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:4Einbautiefe:44 mmUmgebungstemperatur während des Betriebs:-25..60 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..35 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..50 mm²RAL-Nummer (ähnlich):7035Explosionsgeschützt:nein
Legrand Fehlerstromschutzschaler Legrand 411972: weitere Details
Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423, Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 4-polig, Bemessungsstrom In 63 A, Bemessungsfehlerstrom Idn 300 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links. Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern. Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern. EAN: 3414972087926
Geliefert wird: Legrand Fehlerstromschutzschaler 63A, 4-polig, 300mA Legrand 411972, Verpackungseinheit: 1 Stk., EAN: 3414972087926
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:LegrandBezeichnung:Fehlerstromschutzschaler 63A, 4-polig, 300mATyp:Legrand 411972Polzahl:4Bemessungsspannung:400 VBemessungsstrom:63 ABemessungsfehlerstrom:0,3 ABemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4000 kVMontageart:DIN-SchieneFehlerstrom-Typ:BSelektiver-Typ:neinKurzzeitverzögerter Typ:jaKurzschlussfestigkeit (Icw):10 kAStoßstromfestigkeit:3 kASpannungsart:ACMit Verriegelungsvorrichtung:jaFrequenz:50 HzZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:4Einbautiefe:44 mmUmgebungstemperatur während des Betriebs:-25..60 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..35 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,75..50 mm²RAL-Nummer (ähnlich):7035Explosionsgeschützt:nein
Legrand Fehlerstromschutzschaler Legrand 411972: weitere Details
Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423, Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 4-polig, Bemessungsstrom In 63 A, Bemessungsfehlerstrom Idn 300 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links. Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern. Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern. EAN: 3414972087926
Geliefert wird: Legrand Fehlerstromschutzschaler 63A, 4-polig, 300mA Legrand 411972, Verpackungseinheit: 1 Stk., EAN: 3414972087926
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
