Name: MEAN WELL SCW20A-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)
Brand: MEAN WELL
SKU: 2143422
Availability: InStock

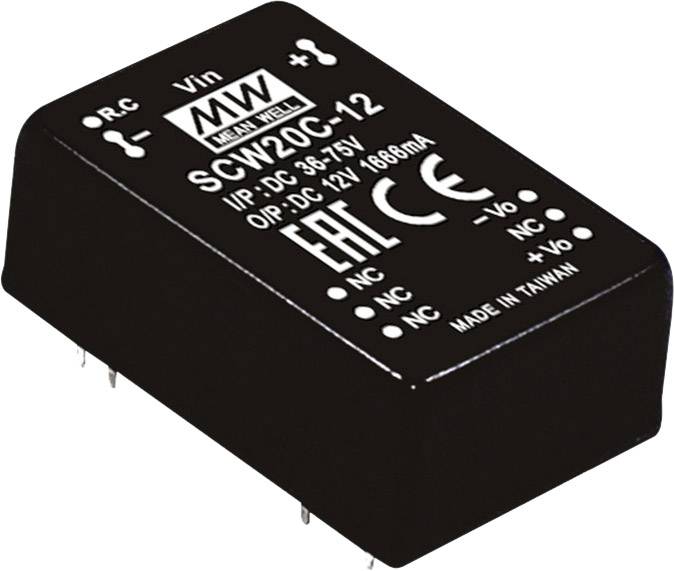

'Mean Well' DC-DC-convertermodule SCW20C-12, ingang 36-75V, uitgang 12V, vermogen 18,6W, rechthoekige vorm, opschrift aan bovenzijde.

Extra services en acties

Datasheet (PDF)

Leverbaar wo. 21 okt.

1 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 23,13 / Stuk)

€ 23,13

excl. btw

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mean Well DC/DC-omvormermodule serie SCW20 DIP24/DIL24 Case single output ingangsspanning verhouding: 2 : 1 vermogen: 20 W geregeld

In DIP24/DIL24-behuizing
voor directe printplaatmontage
Ingangsspanningsbereik 2 : 1
Geen minimale belasting nodig
In- en uitgangsisolatie: 1500 V DC
Bescherming: kortsluiting (continu) en overbelasting
Efficiëntie tot 89%
Afstandsbediening voor aan/uit
Conform EN 55032 uitgestraald klasse A zonder extra componenten

Technische specificaties

Soortnaam: DC/DC-convertermodule

Type: SCW20A-05

Ingangsspanning (min.): 9 V/DC

Ingangsspanning (max.): 18 V/DC

Aantal uitgangen: 1 x

Uitgangsstroom (max.): 4 A

Uitgangsstroom (max.) afgerond: 4 A

Rendement (max.): 86 %

: 20 W

Isolatiespanning: 1500 V/DC

Aansluiting: Pinnen

Bijzonderheden: DC/DC omvormer

Bedrijfstemperatuur (min.): -40 °C

Bedrijfstemperatuur (max.): +80 °C

Afm.: (l x b x h) 31.8 x 20.3 x 12.2 mm

Hoogte: 12.2 mm

: 31.8 mm

Breedte: 20.3 mm

Uitgangsspanning (max.): 5 V/DC

Gewicht: 18.5 g

Inhoud: 1 stuk(s)

Naleving & Certificeringen

Certified by EU Garan

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Ingangsspanning (max.)

Uitgangsstroom (max.) afgerond

Uitgangsspanning (max.)

Ingangsspanning (min.)

MEAN WELL SCW20A-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143422

Leverbaar wo. 21 okt.

1 Stuk(s)Conrad Electronic

Dit product

18 V/DC

4 A

5 V/DC

9 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

MEAN WELL SCW20A-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143682

Leverbaar wo. 21 okt.

1 Stuk(s)Conrad Electronic

18 V/DC

1.67 A

12 V/DC

9 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,61^*

MEAN WELL SCW20A-15 DC/DC-convertermodule 1.333 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143683

Leverbaar wo. 21 okt.

2 Stuk(s)Conrad Electronic

18 V/DC

1.33 A

15 V/DC

9 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 22,31^*

MEAN WELL SCW20B-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143423

Leverbaar do. 5 nov.

Conrad Electronic

36 V/DC

4 A

5 V/DC

18 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,92^*

MEAN WELL SCW20B-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143331

Leverbaar wo. 21 okt.

2 Stuk(s)Conrad Electronic

36 V/DC

1.67 A

12 V/DC

18 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

MEAN WELL SCW20B-15 DC/DC-convertermodule 1.333 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143374

Leverbaar do. 28 jan. 2027

Conrad Electronic

36 V/DC

1.33 A

15 V/DC

18 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

MEAN WELL SCW20C-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143371

Leverbaar wo. 21 okt.

1 Stuk(s)Conrad Electronic

75 V/DC

4 A

5 V/DC

36 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

MEAN WELL SCW20C-12 DC/DC-convertermodule 1.666 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143684

Leverbaar vr. 23 okt.

15 Stuk(s)Conrad Electronic

75 V/DC

1.67 A

12 V/DC

36 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

MEAN WELL SCW20C-15 DC/DC-convertermodule 1.333 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Artikelnummer:2143373

Leverbaar wo. 21 okt.

5 Stuk(s)Conrad Electronic

75 V/DC

1.33 A

15 V/DC

36 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 22,31^*

Documenten en downloads

Datablad

Datablad 2143422 MEAN WELL SCW20A-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2143422 MEAN WELL SCW20A-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Garantievoorwaarden

Garantievoorwaarden 2143422 MEAN WELL SCW20A-05 DC/DC-convertermodule 4 A 20 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Omschrijving

Mean Well stelt de nieuwe DC/DC-omvormer van de SCW20-serie met single-uitgang als aanvulling op de huidige series SCW03/SCWN03 (3 W), SCW05 (5 W), SCW08 (8 W) en SCW12 (12 W) voor. Deze serie breidt het uitgangsvermogen van de SCW-familie uit tot 20 watt. De gehele SCW-reeks heeft behuizingen volgens de DIP24-standaard met dezelfde pintoewijzing. In situaties waarin het eindsysteem een hoger vermogen vereist, kan de SCW20 de SCW-modellen met een lager vermogen direct vervangen zonder dat de PCB-lay-out opnieuw ontworpen moet worden.
De Mean Well serie SCW20 biedt de hoogste vermogensdichtheid van alle DIP24 DC/DC-omvormers die momenteel op de markt verkrijgbaar zijn. Bovendien is Mean Well de enige fabrikant met een 20W-optie in DIP24-behuizing. Met functies als een breed ingangsbereik van 2 : 1, een zeer groot bedrijfstemperatuurbereik (-40 tot +80 °C) en 1500 V DC I/O-isolatie is de SCW20 uitermate geschikt voor toepassingen met verdeelde powerarchitectuur, IoT, elektromotoren, draadloze netwerken, industriële besturingen en communicatiesystemen.
