MENNEKES 320013 eMobility installatietestapparaat Type 1 & type 2 Mode 3 32 A

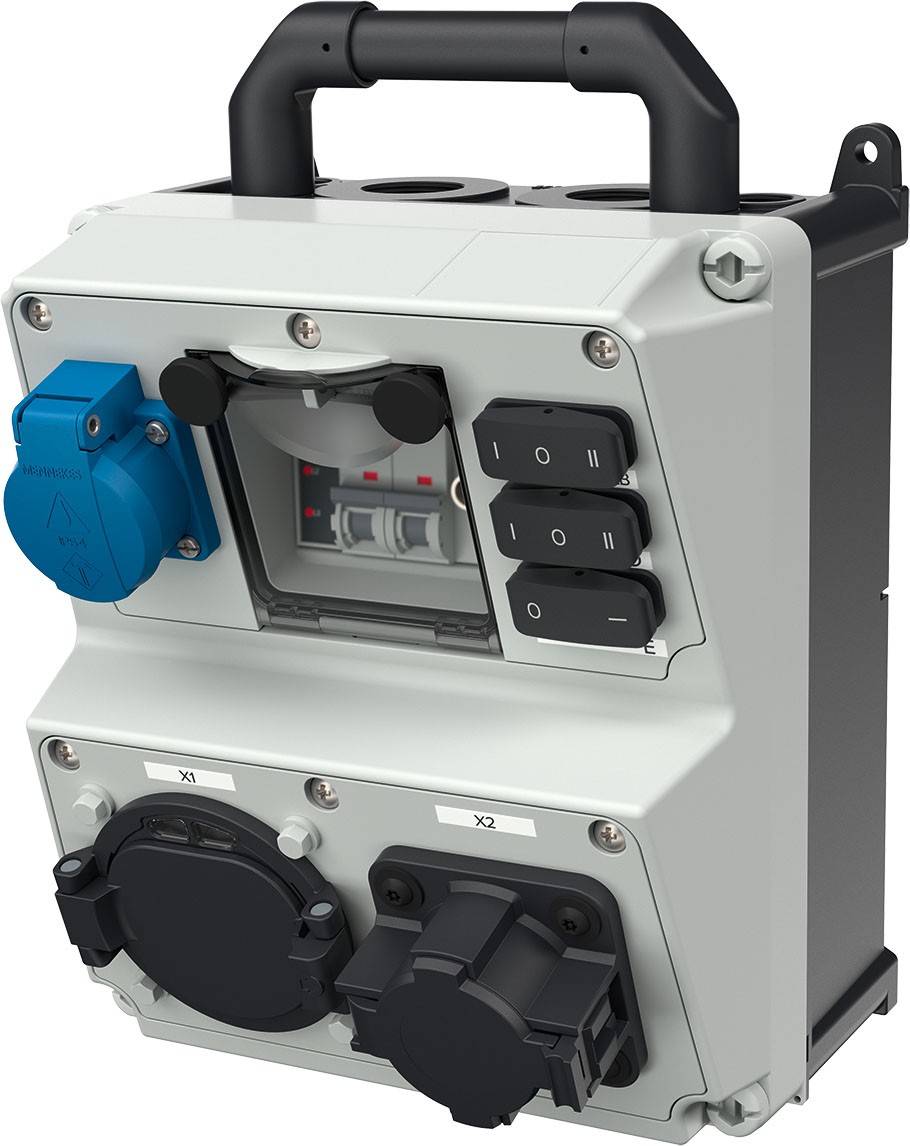

MENNEKES testbox Generation 3 voor de functiecontrole van laadstations, wandboxen en laadkabels voor de aansluiting van de testbox kan de vast aangesloten laadkabel (type 1 of 2) van een laadstation, een mode 3 laadkabel of een testkabel Generation 2 (met laadstekker en laadkoppeling) worden gebruikt. Een testkabel wordt niet meegeleverd met de testbox, maar kan indien nodig afzonderlijk worden besteld. Fraaie, robuuste kunststof behuizing van AMAPLAST in AMAXX-design met draaggreep verzegelbaar, met buiten-u. Binnenbevestiging beschermingsklasse IP 20 afmetingen 260 x 225 x 190 (hxbxd) bovenste deel elektrogrijs RAL 7035 onderste deel zwart zijwaarts gecharceerd met dubbele schroefdraad dekselschroeven uitrusting/beveiliging: 1 geaarde contactdoos (type F) 1 LS-schakelaar 10 1p+N B 1 voertuiglaadstekker type 1 20A Mode 3 met klapdeksel 1 voertuiglaadstekker type 2 32A Mode 3 met klapdeksel overige inbouwelementen: 3 wipschakelaar 1 draaistroommeetrelais 1 BNC-bus weerstand-diodes combinatie de volgende controles kunnen worden uitgevoerd: 1. Schakelaar (staat A / B) 2. Simulatie van niet-gasende en gasende voertuigen laden met en zonder ventilatieverzoek State C /D) 3. Foutmelding van de elektrische auto kortsluiting tussen CP en PE (State E) 4. Draaistroommeetrelais met signaallampen voor de controle van de fasen, het rechtsdraaiveld en de uitwendige leidingspanningen tegen de nulleider 5. Controleren van tellers door aansluiting van een wisselstroombelasting op het geaarde stopcontact 6. BNC-bus voor het aansluiten van een oscilloscoop kan voor de controle van het CP-signaal worden gebruikt
