Molex 39532134 FFC/FPC-aansluiting Totaal aantal polen: 13 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Molex 39532134 FFC/FPC-aansluiting Totaal aantal polen: 13 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray-0

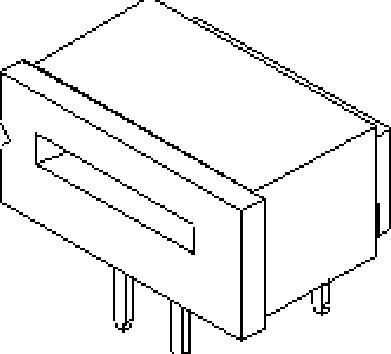

'Tekening van een elektronische stekkerverbinding met rechthoekige vorm, lange holte, vier pennen onderaan voor montage op printplaat.'
1/2
Afbeelding vergelijkbaar
Soortnaam
FFC/FPC-aansluiting
Bouwtype
Haaks
Aantal rijen
1
Rastermaat (RM)
1.25 mm
Totaal aantal polen
13
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 18 nov.
16340 Stuk(s)
Aantal
Min.: 100
Meervoud: 100
Totaal (€ 1,79 / Stuk)
€ 1,79
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

  • Inhoud: 1 stuk(s)
  • Aantal rijen: 1
  • Totaal aantal polen: 13

Extra services en acties

Technische specificaties

  • Please review product datasheet for further information.

Tray

Soortnaam

FFC/FPC-aansluiting

Bouwtype

Haaks

Aantal rijen

1

Connectorsysteem

Wire-to-board

Rastermaat (RM)

1.25 mm

Aantal polen per rij

13

Totaal aantal polen

13

Nominale stroom

1 A

Nominale stroom (afgerond)

1 A

Inhoud

1 stuk(s)

Aansluiting

Solderen

Aansluithoek

90°

Coatingdikte print

1.016 µm

Coatingdikte connect

1.016 µm

Bedieningsrichting

Loodrecht op de printplaat

Materiaal (behuizing)

Polyester

Fabrikantnr.

39532134

Kleur (specifiek)

Natuur

Contactmateriaal

Fosforbrons

Contactoppervlak print

Vertind

Contactoppervlak connect

Vertind

Nominale spanning

200 V

Conform RoHS

Ja

Insteekrichting

Horizontaal aan de printplaat

Max. temperatuur

+80 °C

Min. temperatuur

-20 °C

Type

Molex MOL Micro Solutions

Engineering Part No

5597-13APB7F

Engineering Series Name

1.25MM ZIF RA FFC

Engineering Series No

05597

Documenten en downloads

Datablad

Datablad 2448453 Molex 39532134 FFC/FPC-aansluiting Totaal aantal polen: 13 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2448453 Molex 39532134 FFC/FPC-aansluiting Totaal aantal polen: 13 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Schakelschema

Schakelschema 2448453 Molex 39532134 FFC/FPC-aansluiting Totaal aantal polen: 13 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Omschrijving

1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 13 Circuits
