Molex 39532184 FFC/FPC-aansluiting FFC Totaal aantal polen: 18 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

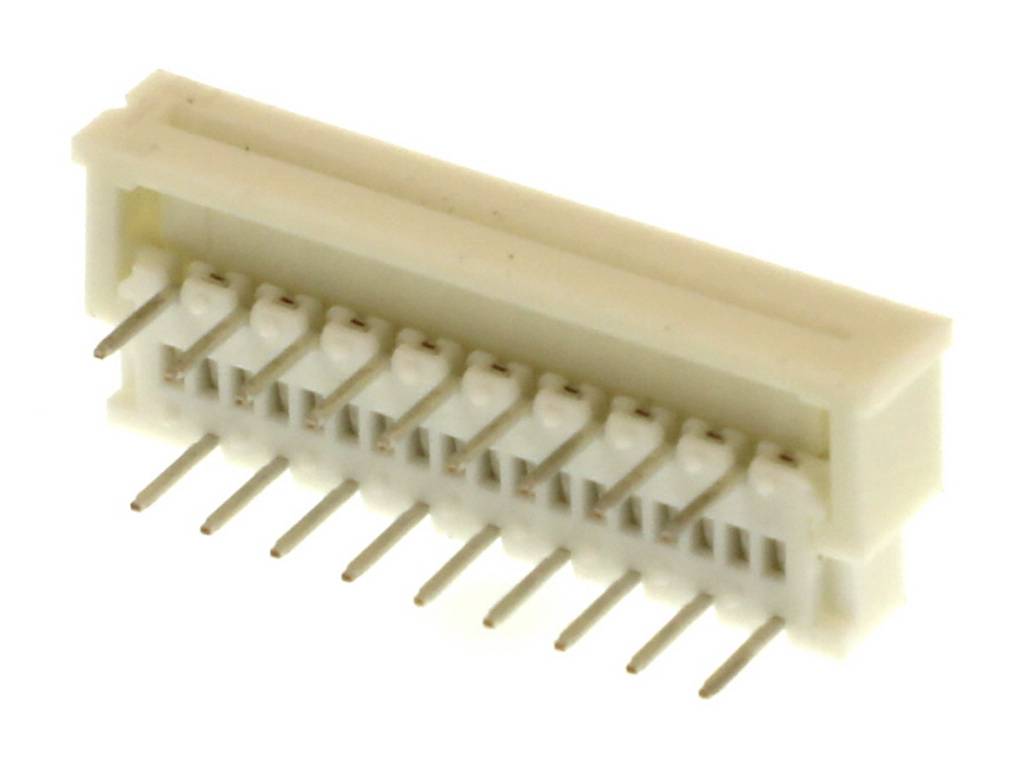

Een witte elektrische stekker met meerdere metalen pinnen, gebruikt voor het verbinden van elektrische schakelingen.

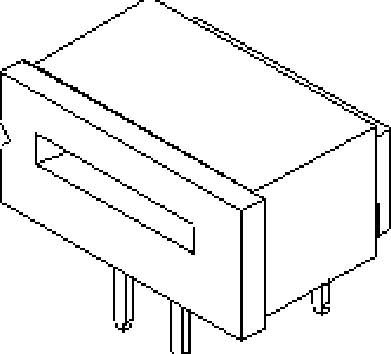

Een rechthoekige elektronische stekkerverbinding met vier zichtbare aansluitpennen, vaak gebruikt in elektronische apparaten.
1/2
Afbeelding vergelijkbaar
Soortnaam
FFC/FPC-aansluiting
Aantal rijen
1
Serie
FFC
Rastermaat (RM)
1.25 mm
Totaal aantal polen
18
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 18 nov.
776 Stuk(s)
Aantal
Min.: 100
Meervoud: 100
Totaal (€ 1,99 / Stuk)
€ 1,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

  • Inhoud: 1 stuk(s)
  • Aantal rijen: 1
  • Totaal aantal polen: 18

Extra services en acties

Technische specificaties

  • Please review product datasheet for further information.

Tray

Soortnaam

FFC/FPC-aansluiting

Aantal rijen

1

Connectorsysteem

Wire-to-board

Serie

FFC

Bijzonderheden

Met vergrendeling

Rastermaat (RM)

1.25 mm

Aantal polen per rij

1

Totaal aantal polen

18

Nominale stroom

1 A

Nominale stroom (afgerond)

1 A

Inhoud

1 stuk(s)

Aansluiting

Solderen

Aansluithoek

90°

Coatingdikte print

1.016 µm

Coatingdikte connect

1.016 µm

Materiaal (behuizing)

Polyester

Fabrikantnr.

39532184

Kleur (specifiek)

Natuur

Contactmateriaal

Fosforbrons

Contactoppervlak print

Vertind

Contactoppervlak connect

Vertind

Nominale spanning

200 V

Conform RoHS

Ja

Insteekrichting

Horizontaal aan de printplaat

Max. temperatuur

+80 °C

Min. temperatuur

-20 °C

Type

Molex MOL Micro Solutions

Engineering Part No

5597-18APB7F

Engineering Series Name

1.25MM ZIF RA FFC

Engineering Series No

05597

Documenten en downloads

Datablad

Datablad 2448456 Molex 39532184 FFC/FPC-aansluiting FFC Totaal aantal polen: 18 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2448456 Molex 39532184 FFC/FPC-aansluiting FFC Totaal aantal polen: 18 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Schakelschema

Schakelschema 2448456 Molex 39532184 FFC/FPC-aansluiting FFC Totaal aantal polen: 18 Rastermaat: 1.25 mm Inhoud: 1 stuk(s) Tray

Omschrijving

1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 18 Circuits
