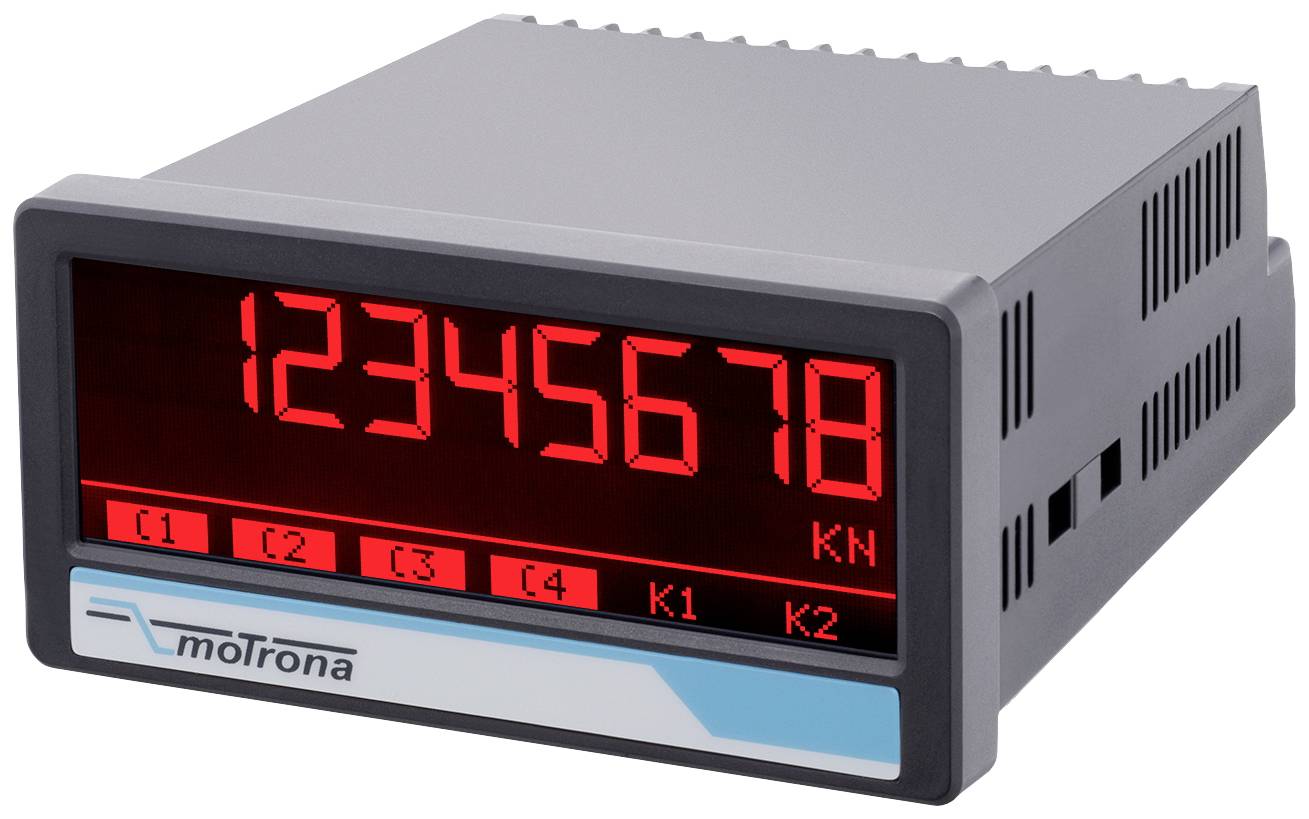

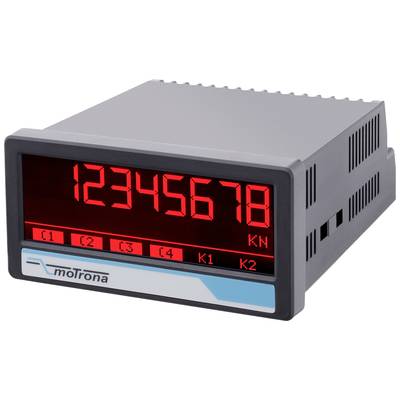

Motrona Digitaal display
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Aantal
Totaal (€ 351,24 / Stuk)
€ 351,24
excl. btw
Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
DMS-weergave voor krachtsensoren (volledige brug)
- Ingang voor volledige brug
- Gevoeligheid: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Resolutie 16 bits
- Nauwkeurigheid +/- 0,01% / 10K
- 3 Controlingangen
Technische specificaties
- Aansluitingen aansluitmethode: Schroefklemmen, 1,5 mm2 / AWG 16
- Voedingsspanning DC ingangsspanning: 18... 30 V DC
- Voedingsspanning DC-veiligheidsschakeling: Ompoolbeveiliging
- Voedingsspanning DC stroomverbruik: Ca. 100 mA (onbelast)
- Voedingsspanning DC-restgolfvermogen: ≤ 10 %
- Voedingsspanning DC-beveiliging: Extern: T 0,5A
- Voedingsspanning AC (optie AC) ingangsspanning: 115...230 VAC, (50...60 Hz)
- Voeding AC (optie AC) stroomverbruik: Ca. 3 VA (onbelast)
- Voedingsspanning AC (optie AC) beveiliging: Extern: T 0,1 A
- DMS-voeding uitgangsspanning: 3-10 VDC
- DMS-voeding uitgangsstroom: Max. 50 mA
- DMS-ingangen configuratie: Spanningsingang/volledige brug
- DMS-ingangen gevoeligheid: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- DMS-ingangen resolutie: 16 bit
- DMS-ingangen nauwkeurigheid: +/- 0,01% / 10K
- Control-ingangen aantal: 3
- Control-ingangen formaat: HTL, PNP (Low 0... 4 V, High 10... 30 V)
- Control-ingangen frequentie: Max. 1 kHz
- Control-ingangen reactietijd: 1 ms
- Control-ingangen belasting: Max. 3 mA bij 24 VDC
- Analoge uitgang (optie AO/AR) configuratie: Stroom- of spanningsuitgang
- Analoge uitgang (optie AO/AR) spanningsuitgang: -10... +10 V max. 2 mA
- Analoge uitgang (optie AO/AR) stroomuitgang: 0/4... 20 mA (belasting max. 270 ohm)
- Analoge uitgang (optie AO/AR) resolutie / nauwkeurigheid 16 bit / ± 0,1%
- Analoge uitgang (optie AO/AR) reactietijd: Afhankelijk van de OSR-waarde en het filter
- Control-uitgangen (optie AO/AR/CO/CR) aantal: 4
- Control-uitgangen (optie AO/AR/CO/CR) formaat: 5... 30 V (afhankelijk van de spanning op COM+), PNP
- Control-uitgangen (optie AO/AR/CO/CR) uitgangsstroom: Max. 60 mA
- Control-uitgangen (optie AO/AR/CO/CR) reactietijd: < 1 ms
- Relaisuitgangen (optie RL) aantal: 2
- Relaisuitgangen (optie RL) configuratie: Wisselaar (potentiaalvrij)
- Relaisuitgangen (optie RL) AC-schakelvermogen: Max. 250 VAC / 3 A / 750 VA
- Relaisuitgangen (optie RL) DC-schakelvermogen: Max. 150 VDC / 2 A / 50 W.
- Relaisuitgangen (optie RL) reactietijd: < 20 ms
- Seriële interface formaat (optie A0/CO): RS232
- Seriële interface formaat (optie AR/CR) 2-draads RS485
- Seriële interface baudrate: 9600, 19200 of 38400 baud
- Seriële interface protocol: LECOM, MODBUS
- Weergave type: Grafisch LCD met backlight
- Weergave weergavebereik: 8 decades plus voorteken (-99999999... 99999999)
- Weergave cijferhoogte (single + dual): 13 mm
- Weergave cijferhoogte (groot display): 26 mm
- Weergave kleur: Rood/groen/geel (omschakelbaar)
- Weergave bediening: Touchscreen (resistief)
- Materiaal behuizing: ABS, UL 94 V-0
- Behuizing montage: Inbouw van schakelpaneel
- Afmetingen behuizing (b x h x d): 96 x 48 x 116 mm
- Behuizing uitsparing (b x h): 91 x 43 mm
- Behuizing beschermingsgraad: IP65 aan de voorzijde, IP20 aan de achterzijde
- Gewicht behuizing: Ca. 200 g
- Omgevingstemperatuur (bedrijf): -20 tot +60 °C (niet condenserend)
- Omgevingstemperatuur opslag: -25 °C... +70 °C
- Omgevingsomstandigheden hoogte: Max. 2000 m boven zeeniveau
- Omgevingsomstandigheden luchtvochtigheid: Max. 80% relatieve vochtigheid tot 30 °C.
- Omgevingsomstandigheden vervuilingsgraad: 2
- Soortnaam
Digitaal display
- Meetfunctie
Temperatuur
- Type
6877.5150
- Display-technologie
Grafisch LCD
IP20 (achterzijde)
IP65 (front)
- Inbouwbreedte
91 mm
- Weergave (counts)
-99999999
99999999
- Inbouwhoogte
43 mm
- Afm.
(l x b x h) 116 x 96 x 48 mm
- Gewicht
200 g
- Max. voedingsspanning
30 V/DC
- Min. voedingsspanning
18 V/DC
- Displayverlichting
RGB
- Bijzonderheden
Instelbaar kleurendisplay
- Inbouwdiepte
43 mm
- Breedte
96 mm
- Hoogte
48 mm
116 mm
- Lijstbreedte
91 mm
- Interfaces
RS485
- Interfaces
Schroefklem
- Cijferhoogte
13 mm oder 26 mm
Documenten en downloads
Datablad
Datablad 2899372 Motrona Digitaal display
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2899372 Motrona Digitaal display
Omschrijving
Deze innovatieve DMS-weergave dient voor de opname, verwerking en weergave van de meetwaarden van spanningsmeetstroken en krachtsensoren. Zoals gebruikelijk bieden onze displays verschillende weergaveopties door ons innovatieve, driekleurig touchMATRIX ® display. Voor temperatuurmetingen is het ook mogelijk pt100 sensoren en thermo-elementen van het type J en K aan te sluiten en te evalueren.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste kunststof behuizing; heldere en contrastrijke weergave met gebeurtenisafhankelijke kleurvarianten;
- emulatie van een 7-segmentendisplay met symbolen en eenheden;
- intuïtieve en eenvoudige parametrisering via niet-gecodeerde tekst en touchscreen
Omvang van de levering
- Montagemateriaal voor inbouw in schakelpaneel
- Gebruiksaanwijzing
