MPE Garry 597-3-015M-NB0NS-BS0 D-sub male connector 90 ° Soldeerpennen 1 stuk(s) Piece

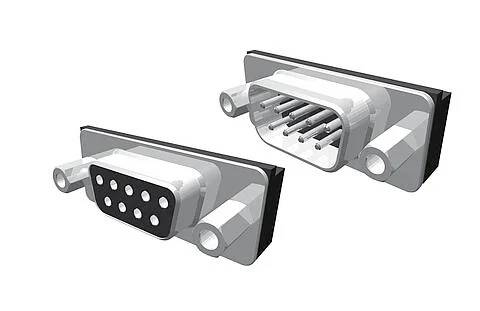

Twee 3D-weergaven van een D-sub-connector, met een male-versie met pinnen en een female-versie met contacten, gebruikt voor analoge signalen en gegevens.

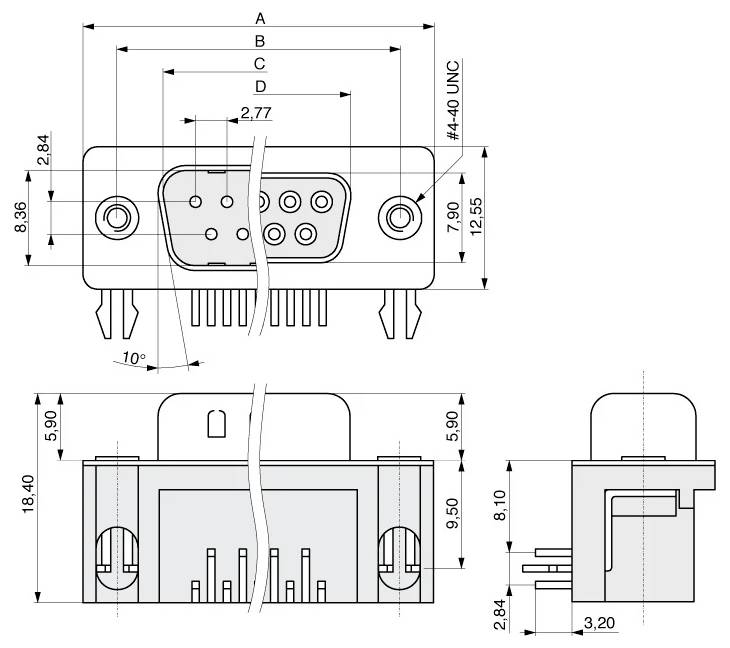

'Technische tekening van een connector met afmetingen aangegeven in millimeters. Voor-, boven- en zijanzicht tonen metingen en poortdetails.'
1/2
Verpakkingswijze
Piece
Soortnaam
D-sub male connector
Aansluiting
Soldeerpennen
Inhoud
1 stuk(s)
Aansluithoek
90 °
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 30 okt.
130 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
10
-
€ 1,64
30
8% = € 3,90
€ 1,51
50
11% = € 9,00
€ 1,46
100
13% = € 22,00
€ 1,42
200
16% = € 52,00
€ 1,38
400
18% = € 120,00
€ 1,34
1000
21% = € 350,00
€ 1,29
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Min.: 10
Meervoud: 10
Totaal (€ 1,64 / Stuk)
€ 16,40
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 6,60
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

D-sub male connector 1 stuk(s)

  • D-sub male connector

Extra services en acties

Technische specificaties

  • Soldeerbaarheid: 230 °C / 10 s
  • Diëlektrische sterkte: 500 V/min.

Piece

Soortnaam

D-sub male connector

Aansluiting

Soldeerpennen

Aansluithoek

90°

Inhoud

1 stuk(s)

Fabrikantnr.

597-3-015M-NB0NS-BS0

Contactwijze

Gestanste contacten

Conform RoHS

Ja

Bijzonderheden

Met binnendraad 4-40 UNC

Type

597-3-015M-NB0NS-BS0

Diepte

18.4 mm

Hoogte

12.6 mm

Breedte

39.1 mm

Nominale stroom

5 A

Bedrijfstemperatuur (max.)

85 °C

Bedrijfstemperatuur (min.)

-55 °C

Documenten en downloads

Datablad

Datablad 3735560 MPE Garry 597-3-015M-NB0NS-BS0 D-sub male connector 90 ° Soldeerpennen 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3735560 MPE Garry 597-3-015M-NB0NS-BS0 D-sub male connector 90 ° Soldeerpennen 1 stuk(s) Piece

Omschrijving

D-sub male connector met gestanste contacten, 90° haaks, met soldeerpennen
PCB-montage: Afstandsbouten en PCB-clip
Footprint: 8,08 mm
Schroefdraaduitvoering: UNC 4-40
Montagemethode stekkerzijde: Binnendraad

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Wordt geleverd inclusief losse adapterdraadpennen met schroefdraad UNC4-40
