Name: PCE Instruments PCE-830-1-ICA Netwerkanalyser Kalibratie (ISO) 3-fasig Energiemetingen, Met logger, Incl. stroomtang
Brand: PCE Instruments
SKU: 3812428
Availability: BackOrder

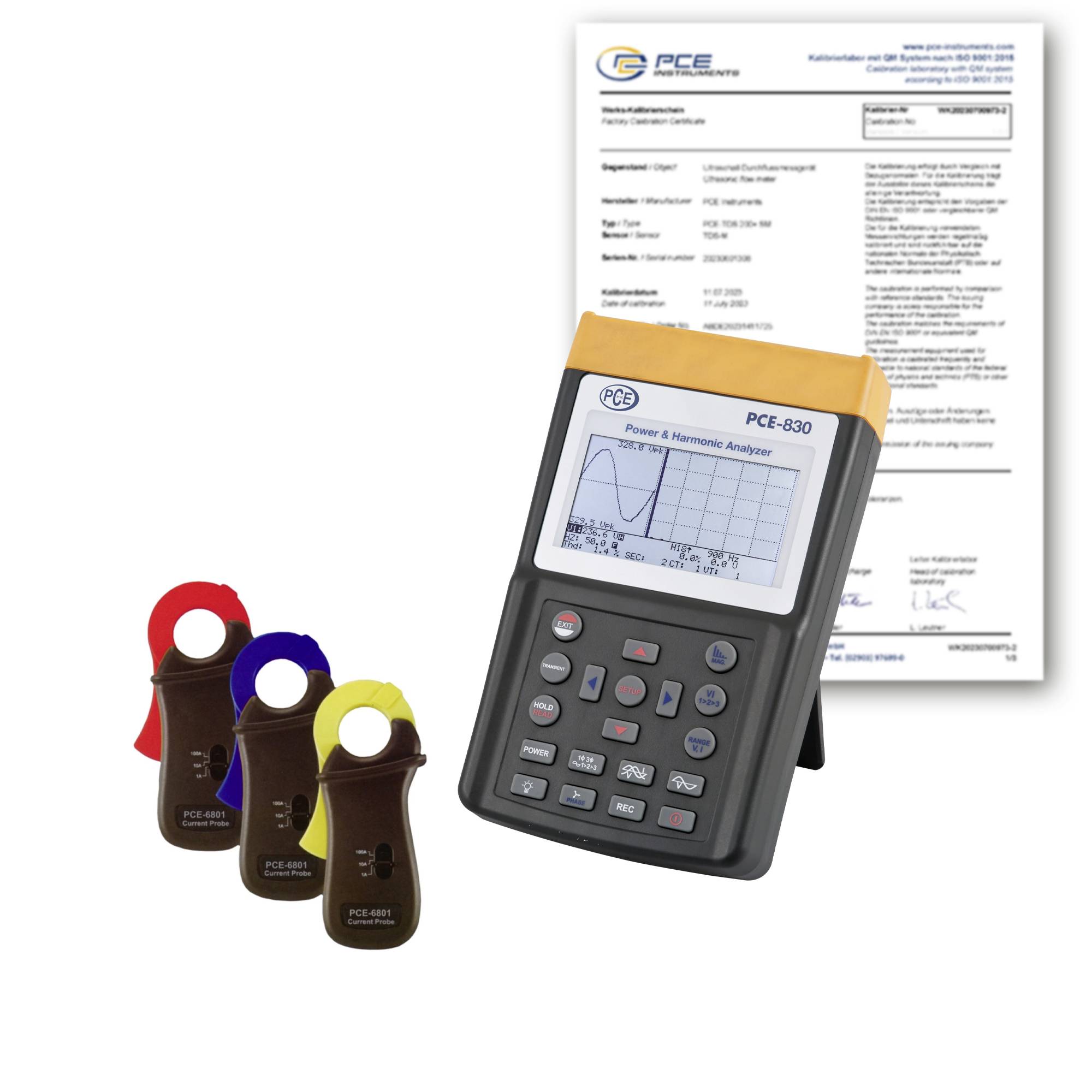

PCE-830 vermogen- en harmonische analyzer met drie gekleurde stroomtangen en een certificaatdocument erachter.

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 23 dec. 2026

Aantal

Stuk(s)

Totaal (€ 3.020,66 / Stuk)

€ 3.020,66

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

PCE Instruments vermogens-netwerkstoringsanalyser PCE-830-1-ICA

Analyse van 3-fasen/4-draads, 3-fasen/3-draads, 1-fase/2-draads, 1-fase/3-draads netwerken
Effectieve-waardemeting (V 123 en I 123 )
METING VAN HET WERKZAAM VERMOGEN (W, KW, MW, GW)
Schein.und Blindvermogensmeting (KVA, KVAR)
Vermogensfactor (PF), fasehoek (φ)
Arbeid/energie-meting (WH, KWH, KVARH, PFH)
Stroommetingen van 0,1mA tot 3000 A maken bijv. analyse van de reservevermogensbehoefte mogelijk
Een fabriek
Groot LCD-scherm met maximaal 35 parameters in een beeldschermweergave (3P4W)
Programmeerbare CT (1 to 600) en PT (1 to 3000) verhoudingen
Weergave van de overlappende spanningsvormen en stroomgolfvormen
512 KB geheugen met programmeerbare opnameintervallen (samplingtijd van 2 tot 3000
Seconden, 17470 records bij 3-fasen/4-draads systeem)
Uitvoer van golfvormen, prestatieparameters en harmonische vervorming
Zeer groot puntmatrix LCD-scherm met Heller-achtergrondverlichting
Gemiddeld vermogen (AD in W, KW, MW)
Maximaal vermogen (MD in W, KW, MW) met programmeerbare periode
Analyse van de harmonische vervorming tot 99ste orde
Weergave tot 50 harmonisch in een display met golfvormen
Weergave van de golfvorm met piekwaarden (1024 meetwaarden/periode)
Analyse van absolute vervormingen (%THD-F)
Grafisch fasediagram met 3 fase systeemparameters
Registreert maximaal 28 transiënten (tijd + cycli) met programmeerbare drempel (%)
3-fasen spanningsverhouding of stroomsterkte onsymmetrieverhouding (VUR)
3 fasen spanningsfactor of stroom een asymmetrische factor (d0%, d2%)
Optisch geïsoleerde USB-interface
Ingebouwde timer en kalender voor het opnemen van gegevens
max. Stroomgeleideropname voor stroommeettang: PCE-0801 ca. 30 mm, PCE-6802 ca. 55 mm,
PCE-3007 ca. 170 mm
Incl. ISO-kalibratiecertificaat

Extra services en acties

Technische specificaties

Wisselspanning (AC)
Meetbereik 20 tot 500 V
Nauwkeurigheid ±0,5% ±5 digits
Wisselstroom (AC)
Meetbereik 0,04 ... 100 A
Nauwkeurigheid ±0,5% ±0,05 A.
Overbelasting overbelastingsbeveiliging AC 200 A.
Fasehoek
Meetbereik -180 ... +180 °
Nauwkeurigheid ± 1 °
Vermogensfactor
Meetbereik 0 tot 1
Nauwkeurigheid ± 0,04
Frequentie
Meetbereik 45 ... 65 Hz
Resolutie 0,1 Hz
Nauwkeurigheid 0,1 Hz
Algemene technische gegevens
Meetfuncties HOLD
Frequentie 50 - 60 Hz
Display type LCD met verlichting
Displayformaat 4,9 inch
Opslagmedium intern geheugen
Opslagcapaciteit 52420 waarden
Geheugeninterval van 2 s.
Opslaginterval tot 3000 min.
Interface RS232, USB
Norm(en) IEC 61010
Maximale kabeldiameter 30 mm
Veiligheidsnorm CAT III 600 V.
Menutaal Engels (US)
Voeding 12 V
Stekkertype apparaat-Eurostekker
Batterij/batterij 8 x 1,5 V AA batterij, alkalinemangaan
Capaciteit 3000 mAh
Bedrijfscondities -10 tot 50 °C, 0 tot 75 % RV
Opslagcondities -20 tot 60 °C , 0 ... 75 % RV
Afmetingen ( L x b x h ) 257 x 155 x 57 mm
Overige afmetingen stroommeettang PCE-6801 210 x 62 x 36 mm
Gewicht 1160 g
Overige gewichten stroommeettang PCE-6801 200g

Stekker: DC-holle stekker / aansluiting voor netvoeding

Soortnaam: Netwerkanalyser

Meetcategorie: CAT III 600 V

Aanduiding: LCD met verlichting

Fasenherkenning: Ja

Randaardeherkenning: Nee

: ISO

Voedingsspanning: 12 V

Afm.: (l x b x h) 257 x 155 x 57 mm

Gewicht: 1160 g

Kalibreerservice: Spanning, stroom, vermogen

Meetwijze: 3-fasig

Bijzonderheden: Energiemetingen
Met logger
Incl. stroomtang

Breedte: 155 mm

Hoogte: 57 mm

: 257 mm

Interfaces: USB
RS232

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 3812428 PCE Instruments PCE-830-1-ICA Netwerkanalyser Kalibratie (ISO) 3-fasig Energiemetingen, Met logger, Incl. stroomtang

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812428 PCE Instruments PCE-830-1-ICA Netwerkanalyser Kalibratie (ISO) 3-fasig Energiemetingen, Met logger, Incl. stroomtang

Omschrijving

De stroomstoringsanalysator dient voor een- tot driefasige meting van elektrische grootheden in het wisselstroomnetwerk. Niet alleen de "normale" metingen zoals spanning, stroom, frequentie, vermogen en energie worden met de stroomstoringsanalysator bepaald, ook de waarden die volgens EN50160 worden gevraagd, zoals harmonischen, tussenharmonischen en asymmetrie, worden weergegeven. Storingen in het netwerk, zoals onderbrekingen, onderbrekingen, tijdelijke of transiënte overspanningen (vanaf 16uS-duur), kunnen met hun respectieve waarden worden bepaald. Daarbij geeft het zeer contrastrijke, met achtergrondverlichting verlichte dot matrix LCD-display tot 35 parameters gelijktijdig weer.

Maximaal 3 stroomtangen kunnen gelijktijdig worden aangepast. In de datalogger-modus kunnen maximaal 17470 meetwaarden (3-fasen/4-draads), in het eenvoudigste geval maximaal 52400 meetwaarden (1-fase/2-draads), over 85 records worden verdeeld. Zo is deze prestatie-netwerkstoringsanalysator optimaal voor langetermijnanalyse te gebruiken. De in het apparaat verzamelde meetwaarden kunnen naar wens naar een PC worden overgedragen en met de bijbehorende analysesoftware worden geanalyseerd. Alles wordt meegeleverd, WAS heeft u nodig voor het meten en evalueren (ook software en datakabels). De prestatie-netwerkstoringsanalysator wordt in de fabriek gekalibreerd, maar kan optioneel ook worden gekalibreerd en volgens ISO worden gecertificeerd (bij eerste bestelling of ook bij een herkalibratie, bijv. jaarlijks).
