Name: PCE Instruments PCE-DPD-F2 Digitaal display
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

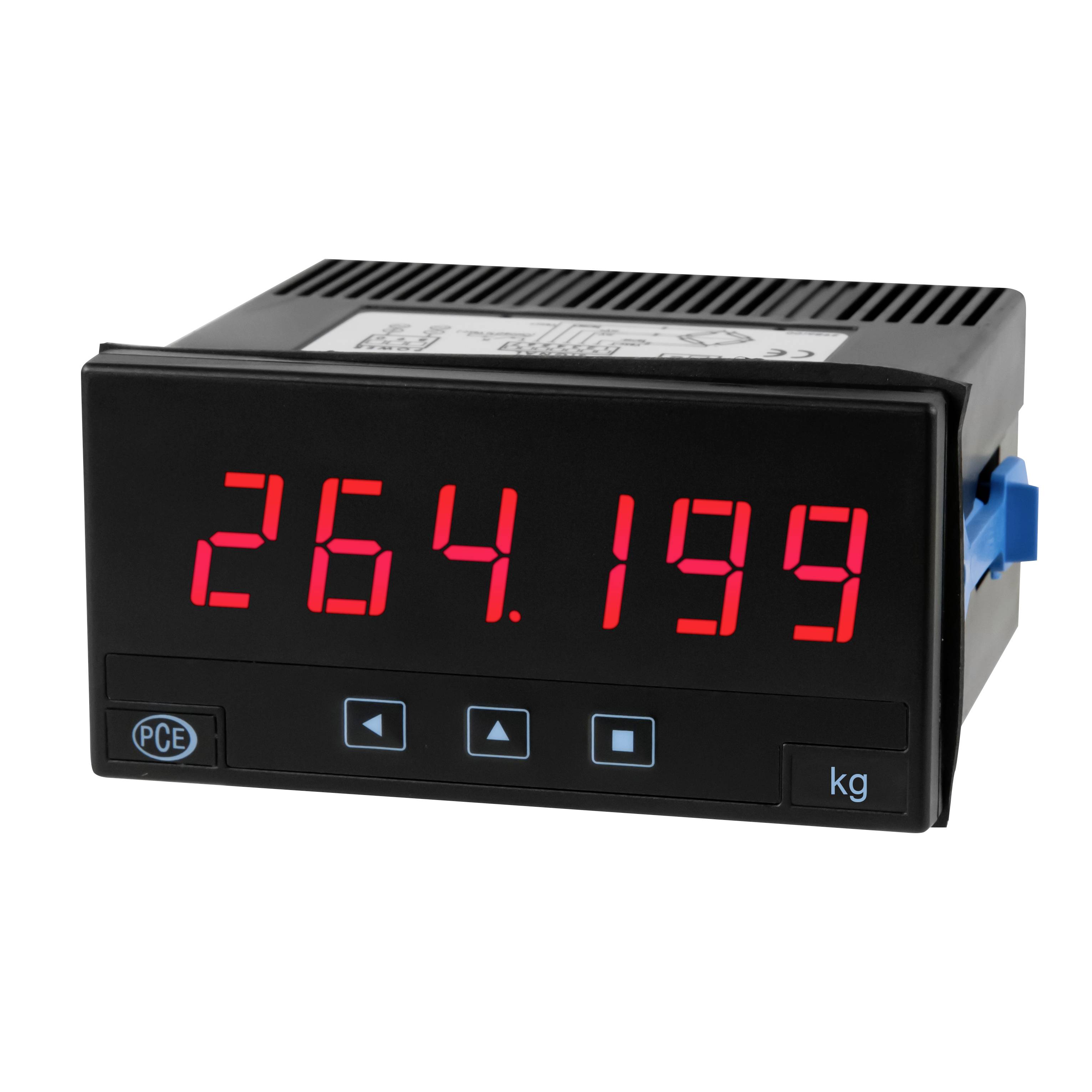

Digitaal paneelmeter geeft '264.199' weer in rode LED-cijfers, met 'kg' eenheidslabel en blauwe bedieningsknoppen op een zwarte behuizing.

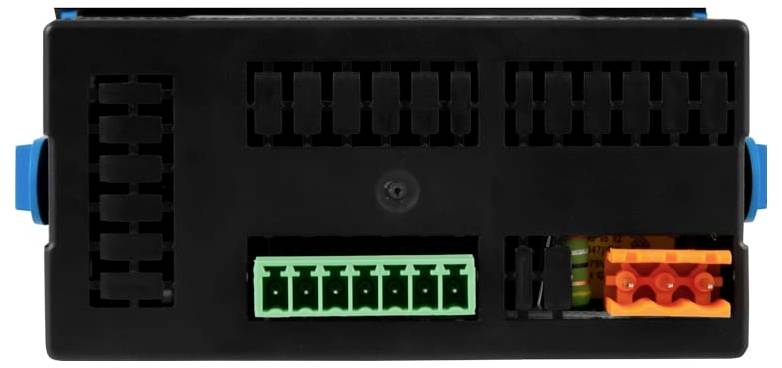

Zwart elektronisch besturingsmodule met gelabelde aansluitpoorten, inclusief een groen multi-pins socket aan de voorkant en een oranje socket.

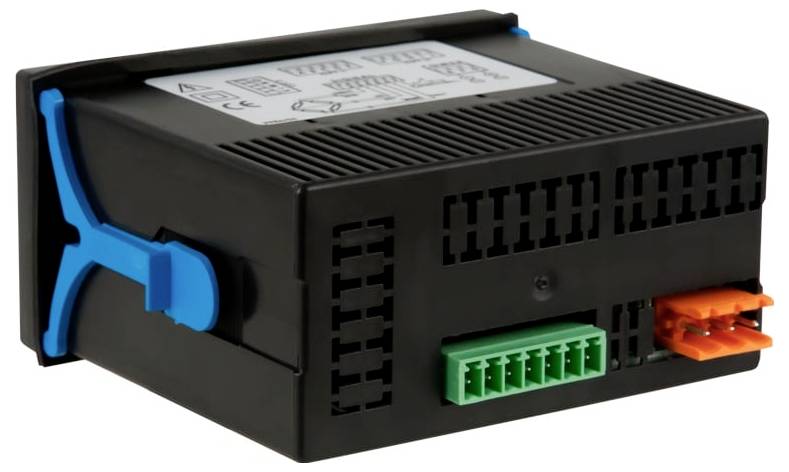

Zwarte elektronische regelmodule met blauwe zijdelingse vergrendeling en groene en oranje aansluitklemmen aan de voorkant.

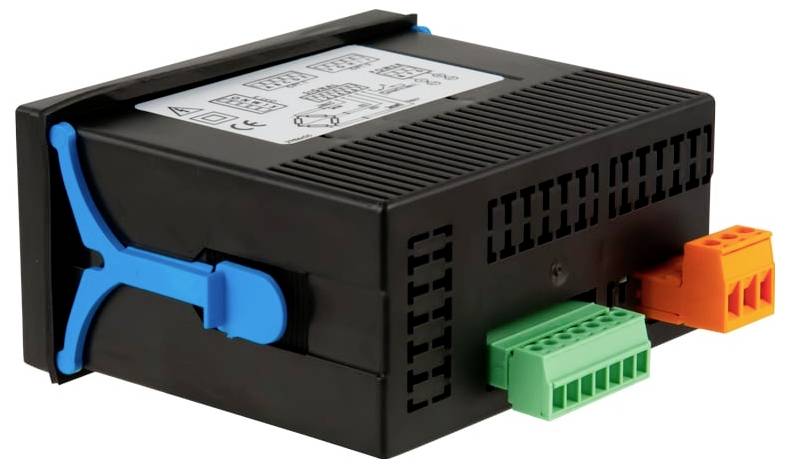

Zwarte elektronische besturingsmodule met blauwe zijklem en groene en oranje stekkerverbindingen, weergegeven op een witte achtergrond.

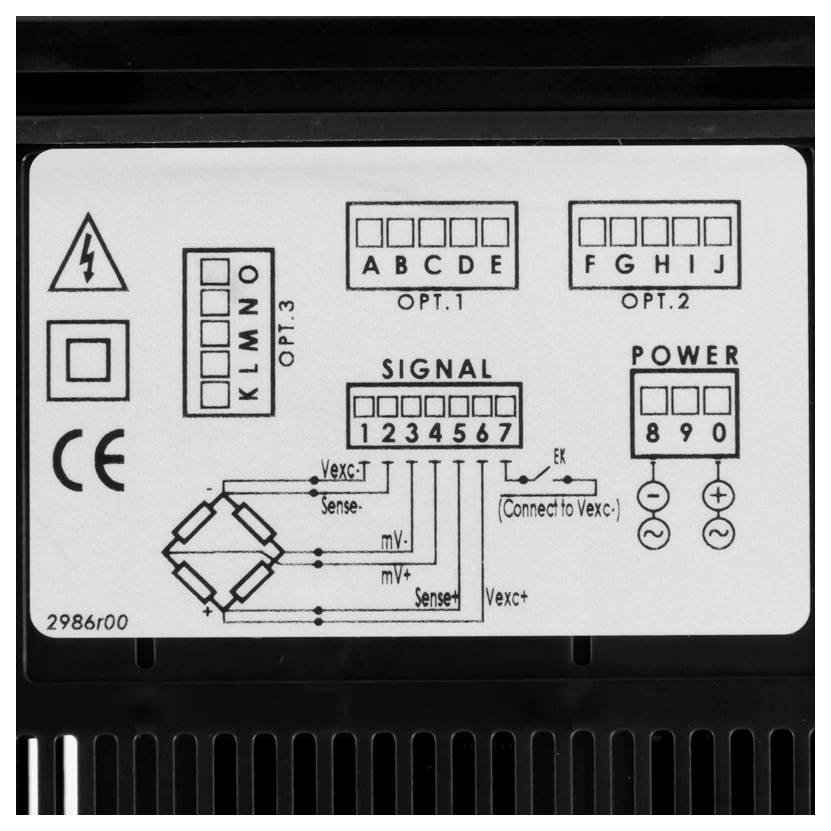

Labeldiagram voor een elektronische module die terminaltoedeling weergeeft voor OPT.1, OPT.2, OPT.3, SIGNAL en POWER-verbindingen.

1/5

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 5 nov.

2 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 375,00 / Stuk)

€ 375,00

incl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Signaalingangsbereik
nauwkeurigheid bij 25 °C
gevoeligheid in mV/ V bij 5 V
gevoeligheid in mV/V bij 10 V
0... 100 mV DC
± 0,05% v. MB
20 mV/V
10 mV/V
0... 30 mV DC
± 0,05% v. MB
6 mV/V
3 mV/V
0... 20 mV DC
± 0,05% v. MB
4 mV/V
2 mV/V
0... 15 mV DC
± 0,05% v. MB
3 mV/V
1,5 mV/V
0... 10 mV DC
± 0,05% v. MB.
2 mV/V
1 mV/V
0... 5 mV DC
± 0,05% v. MB.
1 mV/V
0,5 mV/V
maximale ingangsspanning 30 V in alle meetbereiken
voedingsspanning meetcellen 5 V of 10 V
maximale stroom 140 mA
maximaal aantal meetcellen (bij 350 ohm meetcellen anders max. 140 mA)
5 V voeding: 1... 8 meetcellen
10 V voeding: 1... 4 meetcellen
weergave 6-cijferige 7-segments LED-weergave
eenheden (door gebruiker te gebruiken) g, kg, t, pc's, mg, lb, N, KN
kleur rood
cijferhoogte 14 mm
weergavebereik -199999... 999999
decimaalpunt instelbaar na elk weergegeven cijfer
onder- en overbelastingsweergave knipperen van de weergave
meetfrequentie (instelbaar) / reactietijd 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms
vernieuwingsfrequentie weergave 16 Hz
elektrische aansluitingen
schroefverbindingen
1... 2,5 mmm-
voedingsspanning 11... 60 V DC / 24/48 V AC
opgenomen vermogen max. 1 W zonder uitgangskaarten
max. 4 W met uitgangskaarten
beschermingsklasse front: IP65
montage schakelpaneel grootte
schakelpaneel opening 92 x 44 mm
afmetingen 96 x 48 x 91 mm
gewicht ca. 150 g
bedrijfstemperatuur 0... 50 °C; opslagtemperatuur -20 tot 70 °C
opwarmtijd ca. 15 minuten

Soortnaam: Digitaal display

Meetbereik (min.): 0 V

Type: PCE-DPD-F2

Meetbereik (max.): 30 V

Display-technologie: LED

Weergave (counts): 999999

Afm.: (l x b x h) 91 x 96 x 48 mm

Gewicht: 150 g

Displayverlichting: Rood

Inbouwdiepte: 91 mm

Kleur (specifiek): Rood

Breedte: 96 mm

Hoogte: 48 mm

: 91 mm

Interfaces: Schroefklem

Cijferhoogte: 14 mm

: Fabrieksstandaard (zonder certificaat)

Documenten en downloads

Datablad

Datablad 2452776 PCE Instruments PCE-DPD-F2 Digitaal display

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452776 PCE Instruments PCE-DPD-F2 Digitaal display

Omschrijving

Krachtweergave PCE-DPD-F2 voor spanningsmeetstroken met mV/V / modulaire uitgangskaarten / 6 digit LED-indicatie / 230 V resp. 24 V voedingsspanning de inbouwweergave wordt gebruikt om de kracht en het gewicht aan te geven die door krachtsensoren en weegcellen met spanningsmeetstroken wordt bepaald. Daarbij speelt het uitgangssignaal van de meetcel geen rol, omdat de DMS-weergave het juiste gewicht aan de hand van de ingestelde gevoeligheid in mV/V weergeeft. De DMS-weergave geeft de meetwaarden weer op een 6-cijferige LED-display. Het meetbereik kan zo theoretisch tussen -199999... 999999 liggen. Afhankelijk van de gewenste en ingestelde schaalverdeling kan een bijbehorende eenheid-sticker op de inbouwweergave worden aangebracht. De DMS-weergave kan direct de aangesloten meetcel van spanningsmeetstrips voorzien. De voedingsspanning kan tussen 5 V en 10 V worden gekozen. Afhankelijk van de geselecteerde spanning kunnen maximaal 8 resp. 4 kracht- resp. weegcellen op de digitale DMS-display worden aangesloten. Als bijzonderheid onderscheidt dit digitale display voor mV/V het modulaire uitgangsconcept. Er zijn verschillende, verwisselbare uitgangskaarten beschikbaar, afhankelijk van de toepassing.
