PCE Instruments PCE-PA 8300-1 PCE-PA 8300-1 Netwerktester Meetbereik: Netwerk
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Aantal
Totaal (€ 2.657,02 / Stuk)
€ 2.657,02
excl. btw
Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
Vermogensmeter PCE-PA 8300-1
- 3-fasige vermogens- en netstoringsanalysator
- Meting tot 1200 A AC
- Harmonische en harmonische analyse
- Schin-, Wirk-, Blindvermogensmeting
- Vermogensfactormeting
- Stroomtangen op elkaar. Fabrikant aansluitbaar
- SD-kaartgeheugen
- Instelbaar opslaginterval*
- Tot 600 V AC meetbaar
- Meting van fasehoek/frequentie
- Grafisch display met harmonische weergave
- Robuuste behuizing
- Automatische meetbereikkeuze (AC V)
Technische specificaties
- Spanningsmeting (AC V)
- Meetbereik resolutie nauwkeurigheid
- 10 V 600 V (fase te neutraal)
- 10 V 600 V (fase naar fase)
- 0,1 V ± (0,5 % + 0,5 V)
- Stroommeting (AC A) set 1
- Meetbereik resolutie nauwkeurigheid
- 20 A 0,001 A (< 10 A)
- 0,01 A (>= 10 A) ± (0,5 % + 0,1 A)
- 200 A 0,01 A (< 100 A)
- 0,1 A (>= 100 A) ± (0,5 % + 0,5 A)
- 1200 A 0,1 A (< 1000 A)
- 1 A (>= 1000 A) ± (0,5 A + 5 A)
- Effectief vermogen meetbereik resolutie nauwkeurigheid
- 0 tot 9,999 kW 0,001 kW ± (1% + 0,008 kW)
- 10... 99,99 kW 0,01 kW ± (1% + 0,008 kW)
- 100... 999,9 kW 0,1 kW ± (1% + 0,8 kW)
- 1 - 9,999 MW 0,001 MW ± (1% + 0,008 MW)
- Schijnbaar vermogen meetbereik resolutie nauwkeurigheid
- 0 tot 9,999 kVA 0,001 kVA ± (1% + 0,008 kVA)
- 10... 99,99 kVA 0,01 kVA ± (1% + 0,08 kVA)
- 100... 999,9 kVA 0,1 kVA ± (1% + 0,8 kVA)
- 1 - 9,999 MVA 0,001 MVA ± (1% + 0,008 MVA)
- Blindvermogen meetbereik resolutie nauwkeurigheid
- 0 tot 9,999 kvar 0,001 kvar ± (1% + 0,008 kvar)
- 10... 99,99 kvar 0,01 kvar ± (1% + 0,08 kvar)
- 100... 999,9 kvar 0,1 kvar ± (1% + 0,8 kvar)
- 1 - 9,999 MVAR 0,001 MVAR ± (1% + 0,008 MVAR)
- Werkingsenergie meetbereik resolutie nauwkeurigheid
- 0 tot 9,999 kWh 0,001 kWh ± (2 % + 0,008 kWh)
- 10... 99,99 kWh 0,01 kWh ± (2 % + 0,08 kWh)
- 100... 999,9 kWh 0,01 kWh ± (2 % + 0,8 kWh)
- 1 - 9,999 MWh 0,001 MWh ± (2 % + 0,008 MWh)
- Schijnbaar energiemeetbereik resolutie nauwkeurigheid
- 0 tot 9,999 kVAh 0,001 kVAh ± (2 % + 0,008 kVAh)
- 10... 99,99 kVAh 0,01 kVAh ± (2% + 0,08 kVAh) 100... 999,9 kVAh
- 0,01 kVAh ± (2 % + 0,8 kVAh)
- 1 - 9,999 MVAh 0,001 MVAh
- ± (2 % + 0,008 MVAh)
- Blindeenergie meetbereik resolutie nauwkeurigheid
- 0 tot 9,999 kVARh 0,001 kVARh ± (2 % + 0,008 kVARh)
- 10... 99,99 kVARh 0,01 kVARh ± (2 % + 0,08 kVARh)
- 100... 999,9 kVARh 0,01 kVARh ± (2 % + 0,8 kVARh)
- 1 - 9,999 MVARh 0,001 MVARh ± (2% + 0,008 MVARh)
- Vermogensfactor meetbereik resolutie nauwkeurigheid
- 0 tot 1 0,01 ± 0,04
- Fasehoek meetbereik resolutie nauwkeurigheid
- -180°... 180° 0,1° ± 1°
- Frequentie meetbereik resolutie nauwkeurigheid
- 45... 65 Hz 0,1 Hz ± 0,1 Hz
- Harmonische wisselspanning bij 50/60 Hz
- Meetbereik resolutie nauwkeurigheid
- 1 - 20ste orde 0,1 V
- 0,1 % ± (2 % + 0,5 V) ± (2 % + 10 digits)
- 21... 30ste orde 0,1 V
- 0,1 % ± (2 % + 0,5 V) ± (2 % + 20 digits)
- 31... 50ste orde 0,1 V
- 0,1% R13niet gespecificeerd
- Harmonische van de wisselstroom bij 50/60 Hz
- Meetbereik resolutie nauwkeurigheid
- 1 - 20ste orde
- 0,001... 1 A
- 0,1 % ± (2 % + 0,5 A)
- ± (2% + 10 digits)
- 21... 30ste orde
- 0,001... 1 A
- 0,1 % ± (2 % + 0,5 A)
- ± (2% + 20 digits)
- 31... 50ste orde
- 0,001... 1 A
- 0,1% niet gespecificeerd
- Algemene technische specificaties
- Display 3,7 "
- Puntmatrix LCD (320 x 240 pixels)
- VEILIGHEIDSSTANDAARD IEC1010CAT III 600 V.
- Ingangsweerstand AC V 10 MOhm
- Werkfrequentie stroomtangen 40 Hz... 1 kHz
- Geteste werkfrequentie stroomtangen 45 Hz... 65 Hz
- Overbelastingsbeveiliging AC V.
- AC A 720 V RMS
- 1300 A met stroomtang
- Geheugen SD-kaart
- Opname-interval 1 seconde
- Dataloggerfunctie
- Real-time opslag op SD-kaart
- Geheugeninterval 2 seconden... 7200 seconden
- Gegevensuitvoer via USB of RS-232 afhankelijk van de verbindingskabel (alleen voor live-weergave op de PC)
- Bedrijfstemperatuur 0 tot +50 °C
- Omgevingsvochtigheid < 80% RV
- Voeding 8 x 1,5 V AA-batterijen
- 9 V netvoeding
- Stroomverbruik meetapparaat: 500 mA DC
- Stroomtang: 34 mA DC
- Maximale kabeldiameter stroomtangen: 50 mm
- Afmetingen meetapparaat: 225 x 125 x 64 mm
- Stroomtang: 210 x 64 x 33 mm
- Klembek 86 mm (buiten)
- Gewicht meetapparaat: 948 g (incl. Batterijen)
- Stroomtang: 467 g (incl. Kabel)
- Soortnaam
Netwerktester
- Weergave
LCD
- Optische aanduiding
Ja
- Meetbussen
RS232
- Afm.
(l x b x h) 125 x 64 x 225 mm
Fabrieksstandaard (zonder certificaat)
- Gewicht
948 g
- Meetbereik
Netwerk
- Meetcategorie
CAT III 600 V
- Breedte
64 mm
- Hoogte
225 mm
125 mm
- Diepte
64 mm
- Type
PCE-PA 8300-1
- Aanduiding
LCD
- Voedingsspanning
9 V
Documenten en downloads
Datablad
Datablad 2813621 PCE Instruments PCE-PA 8300-1 PCE-PA 8300-1 Netwerktester Meetbereik: Netwerk
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813621 PCE Instruments PCE-PA 8300-1 PCE-PA 8300-1 Netwerktester Meetbereik: Netwerk
Omschrijving
De vermogensmeter PCE-PA 8300-1 valt op door het eenvoudige gebruik. De vermogensmeter slaat alle meetwaarden op een SD-kaart op. De PCE-PA 8300-1 vermogensmeter kan voor vermogensmeting en netanalyse worden gebruikt. Het vermogen kan van de vermogensmeter tot 9999 MW worden gemeten. Voor de netanalyse kan de PCE-PA 8300-1 vermogensmeter harmonischen en harmonischen tot de 50e orde exact bepalen.

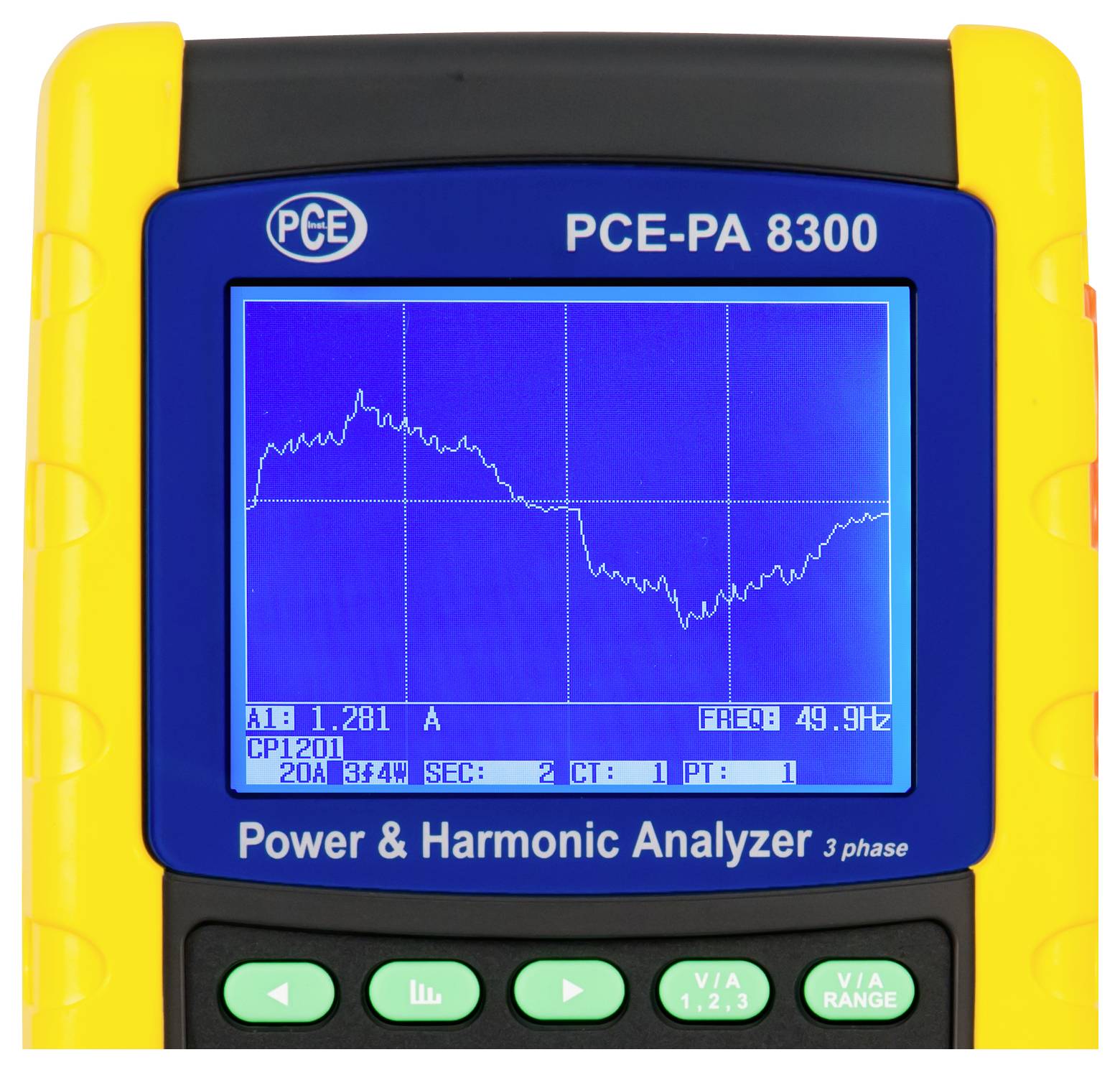

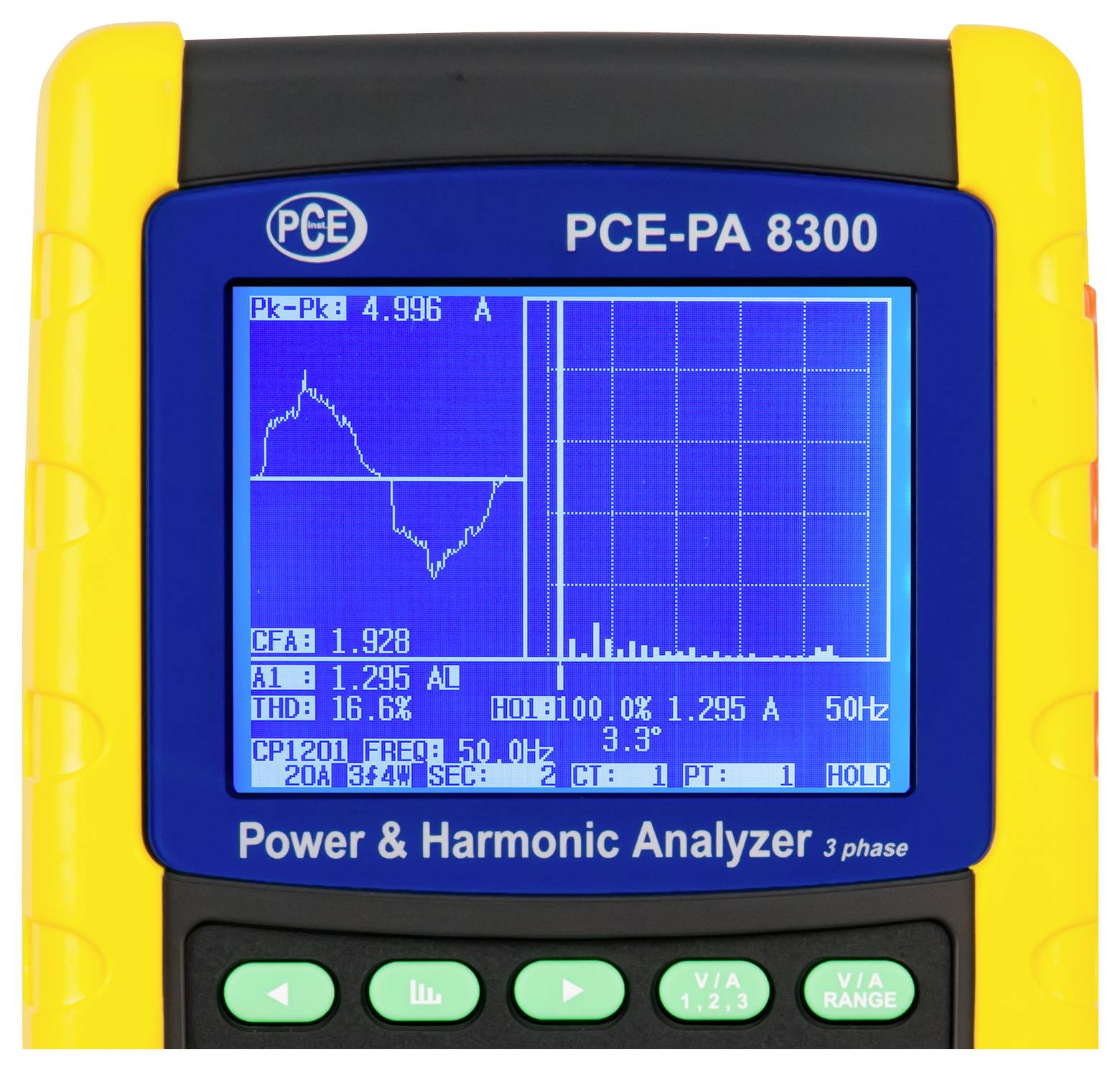

Alle meetwaarden worden op het grafische LCD weergegeven. Zo is het geen probleem met de vermogensmeter om de netvervorming weer te geven. Voor een nauwkeurige net- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar geheugeninterval op een SD-geheugenkaart worden opgeslagen. Dit maakt langdurige opnamen met de PCE-PA 8300-1 vermogensmeter mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
Alle meetwaarden worden op het grafische LCD weergegeven. Zo is het geen probleem met de vermogensmeter om de netvervorming weer te geven. Voor een nauwkeurige net- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar geheugeninterval op een SD-geheugenkaart worden opgeslagen. Dit maakt langdurige opnamen met de PCE-PA 8300-1 vermogensmeter mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering

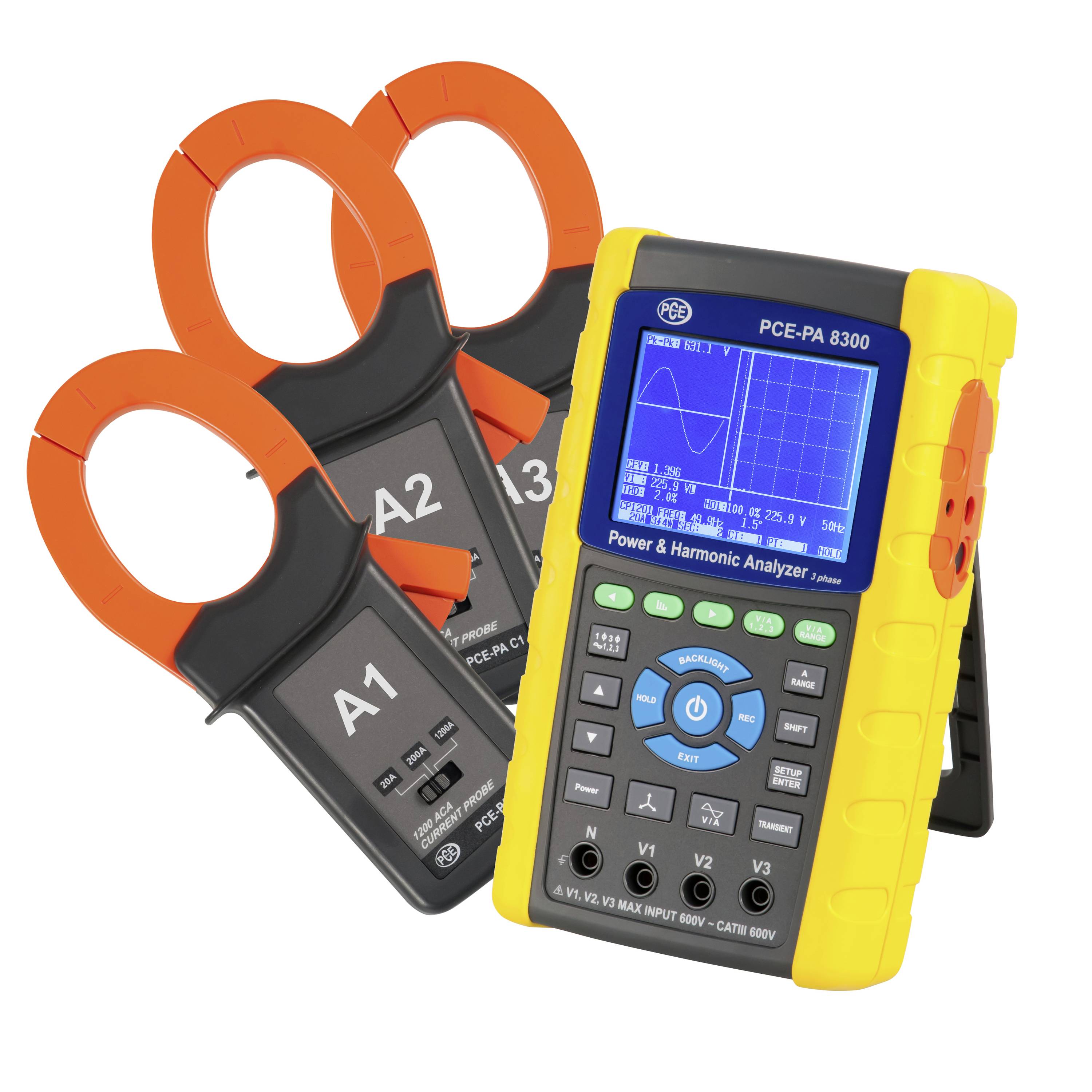

- Spanningsmeting: 10... 600 V AC stroommeting: 20... 1200 A AC vermogensmeting: 0 kW... 9,999 MW (VA/VAR) harmonische en harmonische analyse incl. 3 x stroomtangen

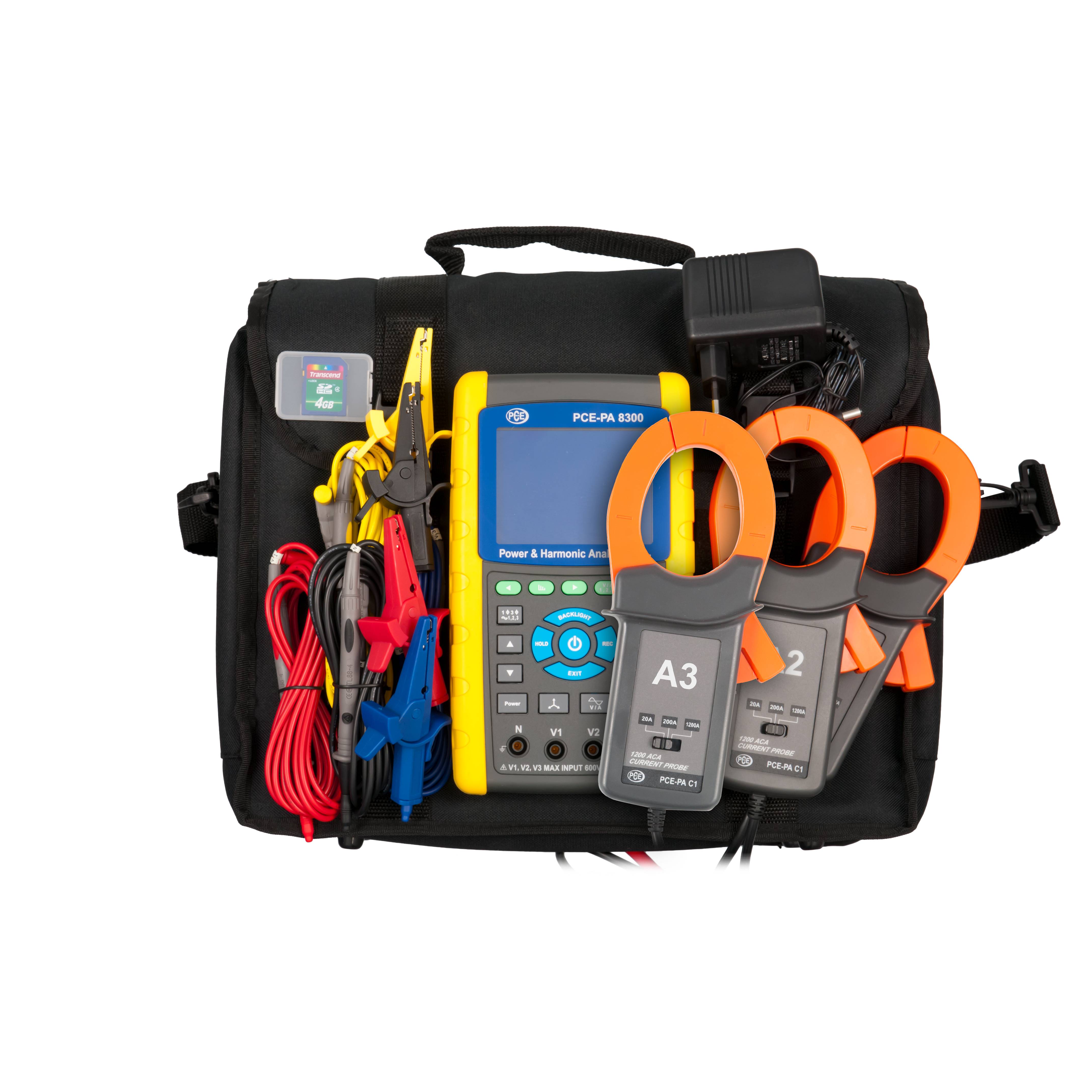

Omvang van de levering
- 1x vermogensmeter PCE-PA 8300-1
- 3 x stroomtangen
- 4 x geïsoleerde krokodillenklemmen
- 4 x veiligheidsmeetkabels
- 6 x 1,5 V AA-batterij
- 1 x 9 V netvoeding
- 1x draagtas
- 1 x 2 GB SD-geheugenkaart
- 1x gebruiksaanwijzing
