Highlights & Details

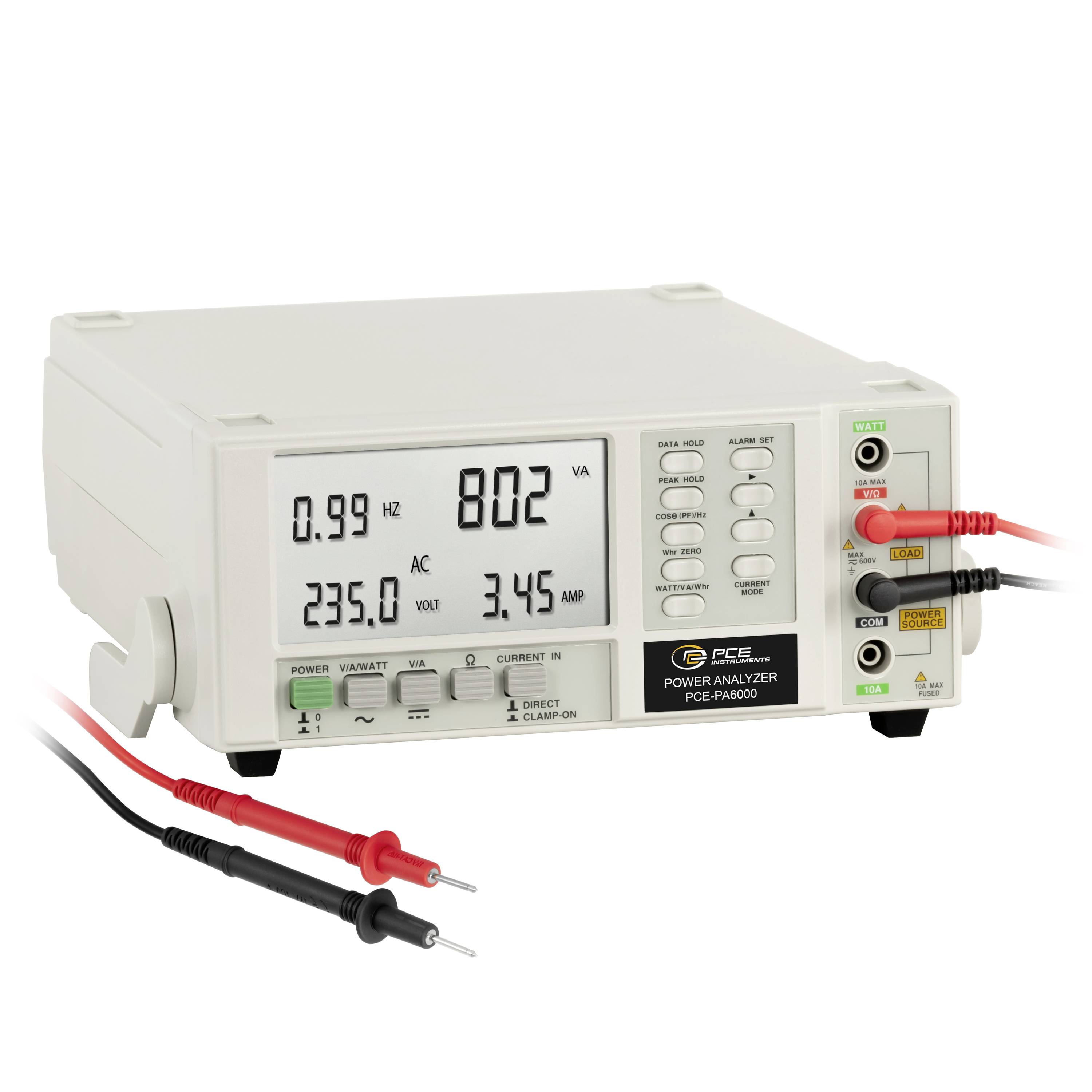

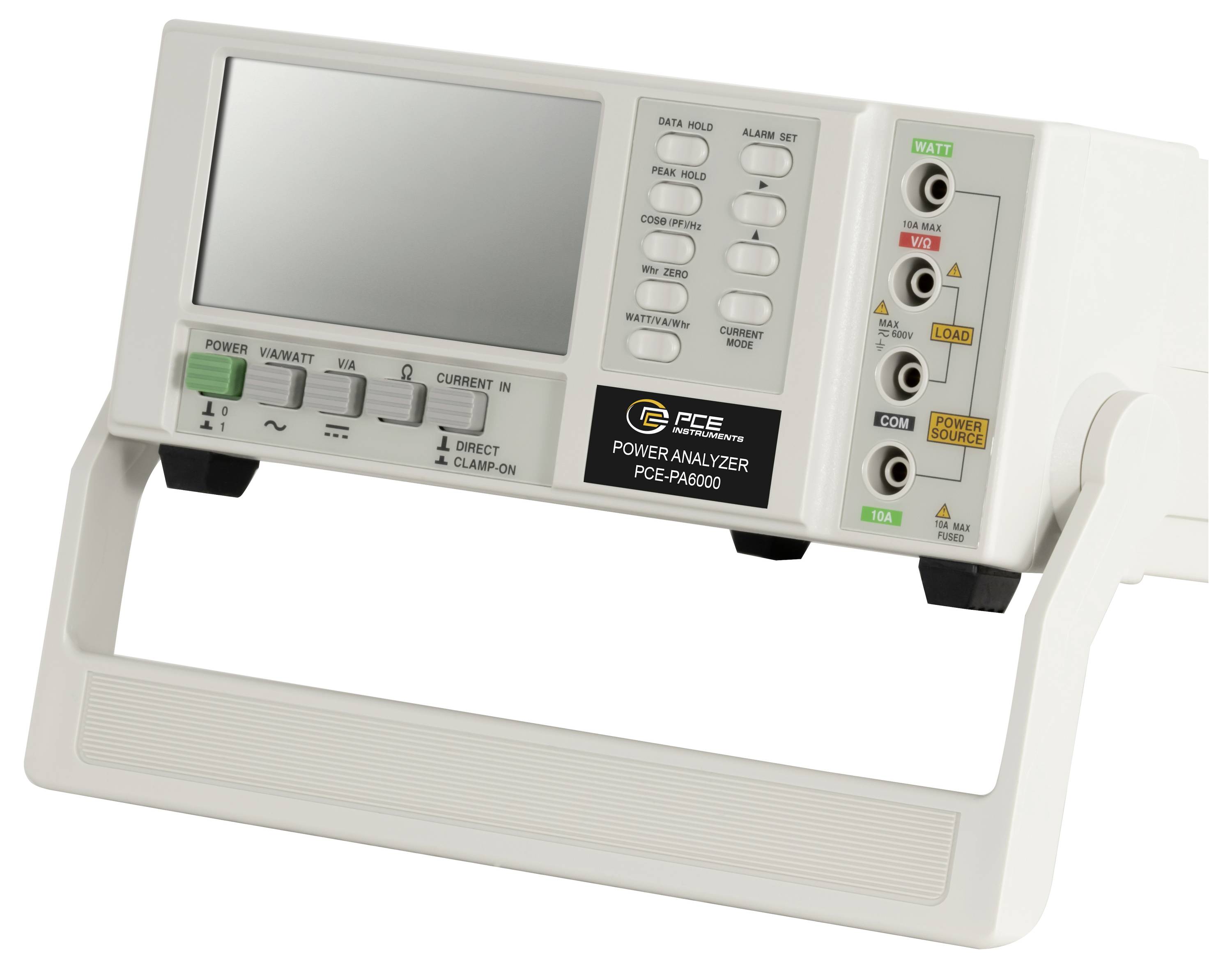

Vermogensmeter PCE-PA6000

automatische bereikselectie
Multimeterfunctie
Stroommeting direct en indirect door stroomomvormer of stroomtang mogelijk
Meting van het werkzaam vermogen/schijnbaar vermogen
Vermogensfactormeting energieverbruiksmeting (kWh)
Meetwaarde- en piekwaarde
Hold-functie High/Low
Alarmfunctie

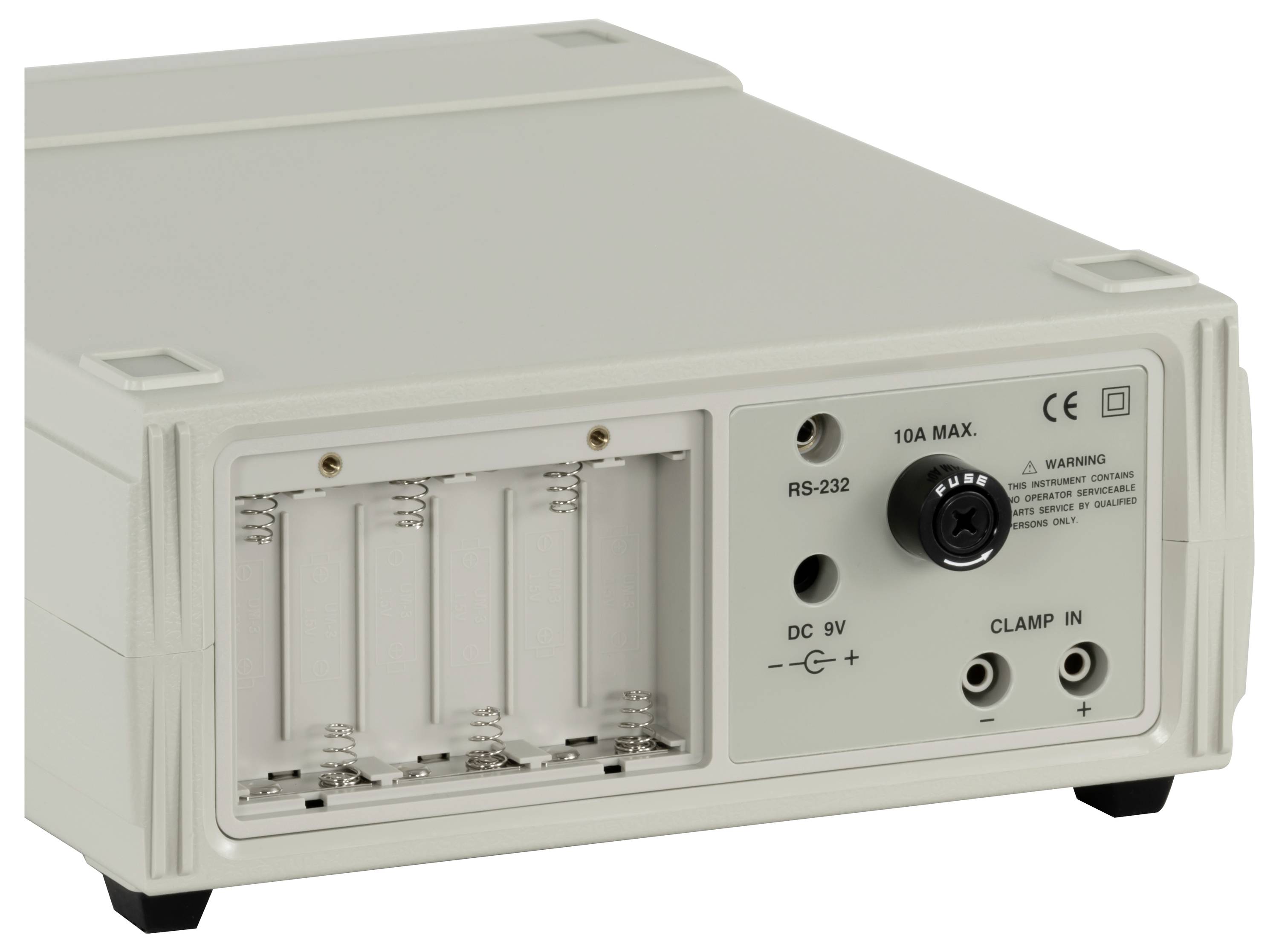

RS232-interface
Werkt op batterijen en werkt op netvoeding
VEILIGHEID: IEC-1010-1; CAT II 600 V.
De afbeelding toont de extra verkrijgbare power-adapter PCE-PA-ADP. De beide beelden tonen de meegeleverde analysesoftware voor de vermogensanalysator.
Vier meetwaarden kunnen gelijktijdig worden weergegeven en met behulp van de grafische weergave kunnen zeer mooi langdurige metingen worden uitgevoerd en op een later tijdstip worden geëvalueerd.

Technische specificaties

Technische specificatie functie meetbereik nauwkeurigheid resolutie
effectieve vermogensmeting (AC, echt vermogen), directe meting 1 W... 6 kW 1 W ±1,5% + 5 dgt.
Effectieve vermogensmeting (AC, echt vermogen), via ext. Tangadapter of stroomomvormer 1 W... 999,9 kW 1 W ±1,5% + 5 dgt.
Schijnbaar vermogensmeting (AC) 0,01 VA... 9,999 kVA 0,01 VA ±2% +2 dgt.
Vermogensfactor (cos f) 0,00... 1,00 0,01 ±1,5% + 2 dgt. KWh-teller 0,001 Wh... 9999 kWh 0,001 Wh ±1% + 1 dgt. ACV / DCV 0,1 V... 600 V 0,1 / 1 V ±1% + 1 dgt. (101... 600 V) ACAeff/rms DCAeff/rms direct max. 10 A 10 mA, met inductieve sonde max. 1000 A 1 A ±1% + 3 dgt. ACA met tang tot 2000 A
(afhankelijk van de tang) frequentie 10,0... 999 Hz 0,1 Hz 1% + 1 dgt. Ohm 1 Ω... 19,99 kΩ 1 / 10 Ω ±1% +1 dgt.
Display 93 x 52 mm
multifunctionele LCD-display
omgevingsomstandigheden max. 80% relatieve vochtigheid / 0... +50 °C
voedingsspanning 6 x 1,5 V AA batterijen of netvoeding
afmetingen (B x H x D) 280 x 210 x 90 mm
gewicht 1600 g

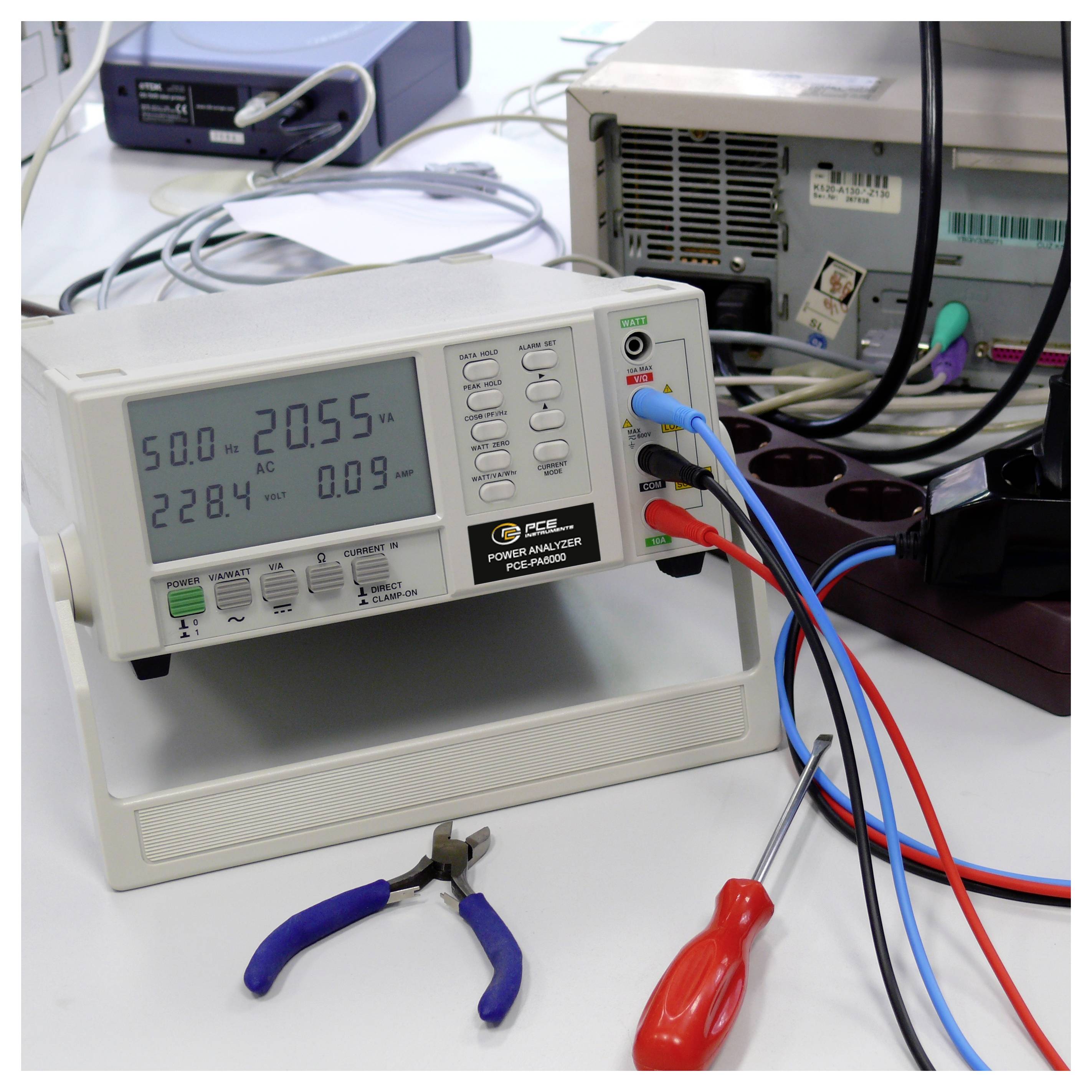

toepassingsvoorbeelden in de afbeelding hiernaast ziet u de vermogensanalysator PCE-PA6000 in gebruik in de computer reparatie. Door het gebruik van de poweradapter kunnen de stroomverbruik- en vermogensmetingen zonder grote bekabelings- of bedradingskosten snel en veilig worden uitgevoerd tegen beregeningen. Hier ziet u het zeer grote en informatieve LCD-display van de vermogensanalysator. Er worden maximaal vier meetwaarden gelijktijdig weergegeven. De manier van weergave verandert, afhankelijk van de functiemodus. Bovendien is de optioneel leverbare poweradapter zeer mooi te zien. Gewoon de adapter in het stopcontact steken en de verbruiker op zijn beurt met een geaarde stekker en de poweradapter verbinden. In deze toepassing wordt het verwarmingsvermogen van een elektrische verwarmingsventilator na een succesvolle reparatie met onze vermogensmeter PCE-PA6000 gecontroleerd. Ook hier is de poweradapter zeer nuttig merkbaar. Zeer eenvoudige montage bij de hoogste veiligheid, geen zoals gebruikelijk blanke kabeluiteinden ver en breed. Met de vermogensanalysator kunnen alle elektrische apparaten tot 16 A direct, evenals grote verbruikers (met stroomtang of stroomomvormer) zeer nauwkeurig, veilig en eenvoudig worden gecontroleerd.

Soortnaam: Leidingsmeter

Weergave: LCD

Optische aanduiding: Ja

Meetbussen: RS232

Afm.: (l x b x h) 210 x 280 x 90 mm

: Fabrieksstandaard (zonder certificaat)

Gewicht: 1600 g

Meetcategorie: CAT II 600 V

Breedte: 280 mm

Hoogte: 90 mm

: 210 mm

Diepte: 90 mm

Type: Power Analyzer

Interfaces: DC-stekker 3,5 mm
RS232
RS-232C
USB 1.1 stekker A
Netstekker
RS232-bus 3-polig
USB
Serieel
USB-host
3-aderig
USB 2.0 stekker A
Seriële interface
DC-bus 3,5 mm
USB 2.0 stekker intern 4-polig
1x USB 2.0 Device
1x USB 2.0 Host
Male header, 3-polig
Meer tonen

Fasenherkenning: Nee / nee

Randaardeherkenning: Nee / nee

Documenten en downloads

Datablad

Datablad 2452551 PCE Instruments PCE-PA6000 Power Analyzer Leidingsmeter

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452551 PCE Instruments PCE-PA6000 Power Analyzer Leidingsmeter

Omschrijving

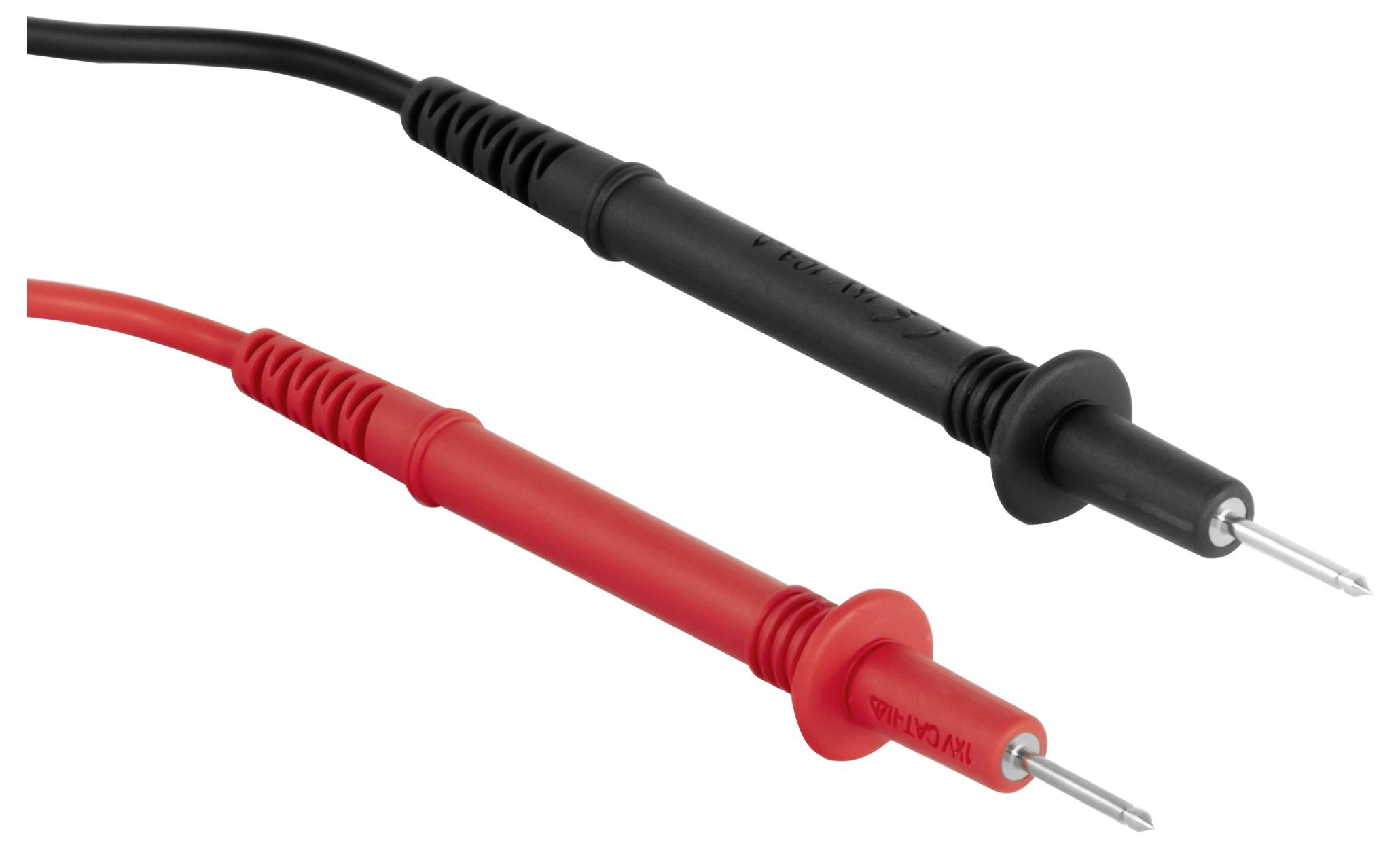

Universeel bruikbare vermogensanalysator met RS-232 interface en analysesoftware voor vermogensanalyse van verbruikers de vermogensanalysator PCE-PA6000 is als tafelapparaat of draagbaar meetapparaat voor het meten van effectief vermogen, schijnbaar vermogen, vermogensfactor, energieverbruik, wisselspanning, Wisselstroom, gelijkspanning, gelijkstroom, weerstand en frequentie te gebruiken. De stroom-/vermogensmeting kan met deze vermogensanalysator direct met de meegeleverde testkabels of indirect via stroommeettangen worden uitgevoerd. De analysator biedt verder de mogelijkheid om industriële stroomomvormers met een overbrengingsverhouding van 100/5 A of 1000/5A aan te sluiten. Het grote, goed afleesbare LCD-display met 93 x 52 mm geeft gelijktijdig meerdere meetresultaten weer, bijv. watt, cos f, ACV, ACA. Via de optioneel leverbare power-adapter PCE-PA-ADP kunnen verbruikers met geaarde stekker (tot 16 ACA) zeer eenvoudig en veilig voor meting en analyse met de vermogensanalysator worden verbonden. Het meetapparaat beschikt over een RS-232-data-interface en met behulp van de analysesoftware kunt u de gegevens naar een PC overdragen, verder verwerken en opslaan. Daarmee is het het ideale apparaat voor gebruik in de werkplaats of voor het meten van de prestaties en het opsporen van storingen bij de verbruikers ter plaatse.
