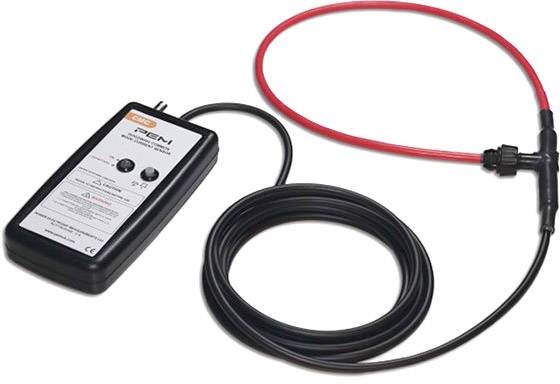

PEM CMC03 B/2.5/500 Stroomtangadapter Meetbereik A/AC (bereik): 75 A (max) Flexibel
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 2.516,53 / Stuk)
€ 2.516,53
excl. btw
Gratis verzending*
Highlights & Details
CMC Rogowski-spoel
- Piekstroom 75 A
- Gevoeligheid 100 mV/A
- Nauwkeurigheid 3%
- Luslengte 500 mm
- Bandbreedte tot 11 MHz
Technische specificaties
- Openingsbereik voor ampèretang
500 mm
- Soortnaam
Stroomtangadapter
Fabrieksstandaard (zonder certificaat)
75 A
- Basisnauwkeurigheid
3 %
- Voedingsspanning
4x batterij type AA 1,5 V
- Afm.
(l x b x h) 183 x 93 x 32 mm
- Breedte
93 mm
- Hoogte
32 mm
183 mm
- Bijzonderheden
Flexibel
Documenten en downloads
Datablad
Datablad 2134401 PEM CMC03 B/2.5/500 Stroomtangadapter Meetbereik A/AC (bereik): 75 A (max) Flexibel
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2134401 PEM CMC03 B/2.5/500 Stroomtangadapter Meetbereik A/AC (bereik): 75 A (max) Flexibel
Omschrijving
De CMC-Rogowski-spoel behandelt het toepassingsgebied van ongewenste common mode-stromen in systemen met wisselstroommotoren. De CMC dient daarbij als belangrijk hulpmiddel om dit effect te evalueren en de passende maatregelen te kunnen nemen.
Toepassingsgebieden:
Golfstromen op motoraandrijvingen
Golfstromen op generatoren
Aandrijvingen met variabele frequentieomvormers
Fase- of lekstromen binnen draaistroomsystemen
Variabele frequentieomvormers (Engels: VSD), die voor de aansturing van wisselstroommotoren kunnen worden gebruikt, kunnen leiden tot ongewenste koppelingen van grote, hoogfrequente PWM-signalen met de mechanische onderdelen van het motorlager. Deze ontlaadstromen kunnen leiden tot opwarming en vonkerosie op de mechanisch bewegende delen van de motor. Uiteindelijk kunnen deze ontlaadstromen voor voortijdige uitval en daarmee verbonden hoge onderhouds- en stilstandtijden zorgen.
Toepassingsgebieden:
Golfstromen op motoraandrijvingen
Golfstromen op generatoren
Aandrijvingen met variabele frequentieomvormers
Fase- of lekstromen binnen draaistroomsystemen
Variabele frequentieomvormers (Engels: VSD), die voor de aansturing van wisselstroommotoren kunnen worden gebruikt, kunnen leiden tot ongewenste koppelingen van grote, hoogfrequente PWM-signalen met de mechanische onderdelen van het motorlager. Deze ontlaadstromen kunnen leiden tot opwarming en vonkerosie op de mechanisch bewegende delen van de motor. Uiteindelijk kunnen deze ontlaadstromen voor voortijdige uitval en daarmee verbonden hoge onderhouds- en stilstandtijden zorgen.
Omvang van de levering
- Basistoestel
- 0,5 m BNC-kabel
Opmerkingen
Kabellengte van 4 m tussen spoel en integrator beschikbaar op aanvraag.
Controleer zorgvuldig of alle specificaties aan uw wensen voldoen. (Kabellengte, luslengte, enzovoort). Dit is noodzakelijk, omdat alle CWT's volgens de specifieke aanwijzigingen worden vervaardigd en dus niet kunnen worden verwisseld.
