Name: Pepperl+Fuchs 207602 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 5 m 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2630581
Availability: BackOrder

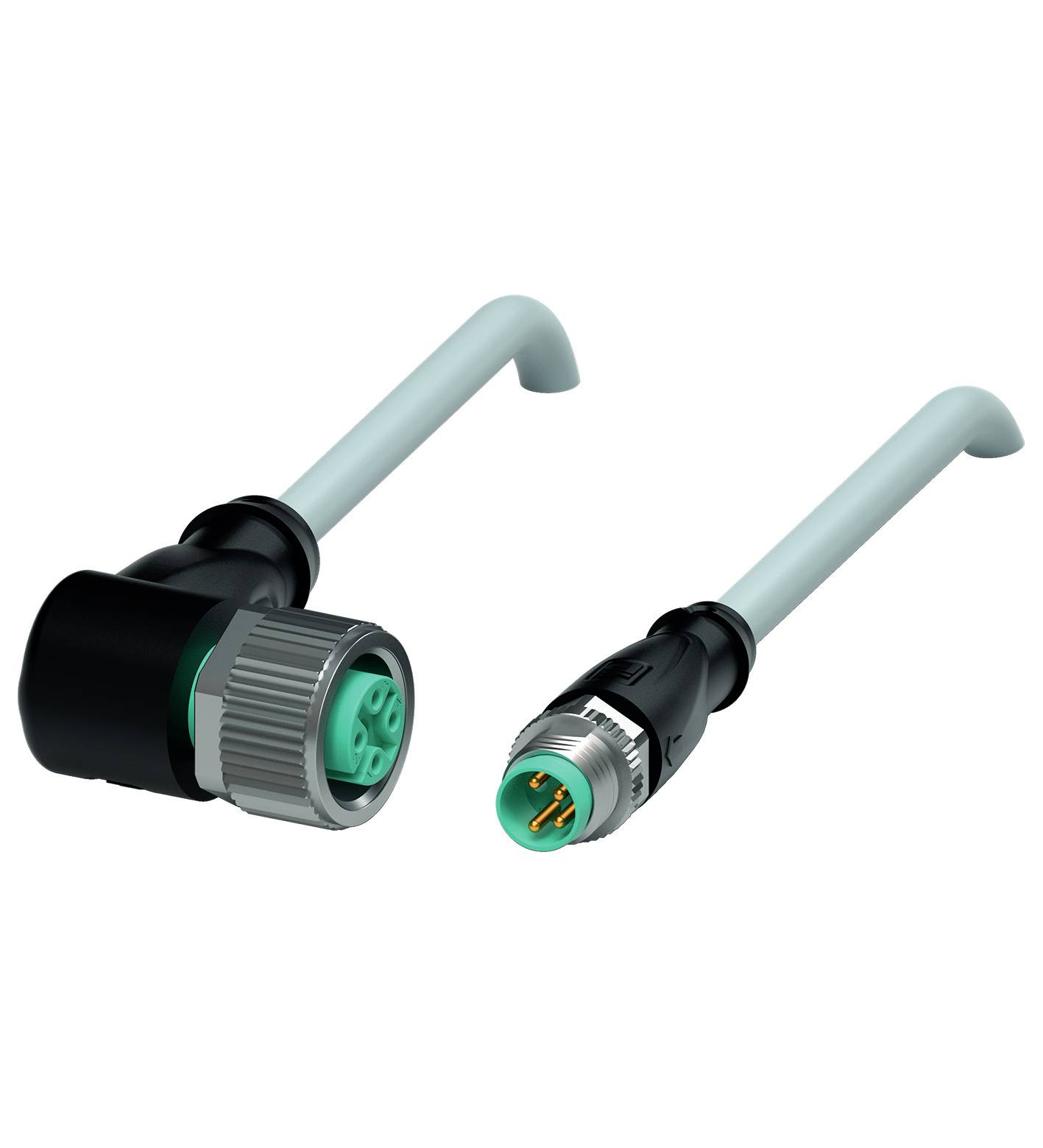

Twee stekkers: Links een haakse stekker met grijze en groene aansluiting; rechts een rechte stekker met een zilverkleurige behuizing.

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Aansluiting A

M12-bus, haaks

Aansluiting B

M8-stekker, recht

Aantal polen

Kabellengte

5 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 11 dec.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 31,40 / Stuk)

€ 31,40

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: V1-W-5M-PUR-V31-GM

Soortnaam: Sensor/actuator connector, geassembleerd

Aansluiting A: M12-bus, haaks

Aansluiting B: M8-stekker, recht

Aantal polen: 4
4

Kabellengte: 5 m

Mantelmateriaal: PUR

Nominale spanning: 30 V DC/AC

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Buiten-Ø: 4.3 mm

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Aansluiting: Bus

Soort schroefdraad: M12 x 1

Soort schroefdraad kabelaansluiting en montage: M8 x 1

Codering: A

Contactoppervlakte: Goud (Au)

Max. dwarsdoorsnede: 0.25 mm²

: IP67
IP68
IP69

Bijzonderheden: Geschikt voor sleepketting

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: 207602

Inhoud: 1 stuk(s)

Kabel-Ø: 4.3 mm

Kabeldiameter tot: 4.3 mm

Kabel-Ø: 4.3 mm (max)

Draadloos oplaadbaar: Nee

Kabel-Ø: 0,25 mm²

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2630581 Pepperl+Fuchs 207602 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 5 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2630581 Pepperl+Fuchs 207602 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 5 m 1 stuk(s)

Omschrijving

Verbindingskabel, M12 op M8, PUR-kabel 4-polig, lengte: 5 m, aders: 4 x 0,25 mm2

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
connector 1
Aansluiting: Bus
Model: M12
Uitvoering: Haaks
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: A-gecodeerd
connector 2
Aansluiting: Stekker
Model: M8
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: A-coderingelektrische gegevens
bedrijfsspanning: Max. 30 V AC/DC
bedrijfsstroom: Max. 3 Aconformiteit
beschermingsklasse: En 60529
stekkerverbinding: Connector M8 x 1: IEC 61076-2-104 | connector M12 x 1: IEC 61076-2-101
halogeenvrijheid: IEC 60754-1omgevingscondities
omgevingstemperatuur
Connectoren: -40... 90 °C (-40... 194 °F)
Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
verontreinigingsgraad: 3mechanische gegevens
connector 1
Aanhaalmoment: 0,6 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden
Steekcycli: Min. 100
Beschermingsklasse IP67 / IP68 / IP69
connector 2
Aanhaalmoment: 0,4 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden
Steekcycli: Min. 100
Beschermingsklasse IP67
kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
Manteldiameter: 4,3 mm
Buigradius: > 15 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
Mantaalhechtende stoel: Max. 60 N / 500 mm
Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
Aantal aders: 4
Aderdiameter: 0,25 mm2
Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
Aderopbouw: 14 x 0,15 mm Ø
Lengte: 5 m.
Korte kabelmarkering: Li 9Y 11Y 4 x 0,25
geschikt voor sleepketting
Sleepkettingcycli: Max. 50 / dag
Verplaatsingssnelheid: Max. 0,3 m/smateriaal
halogeenvrijheid: Ja
connector
Schroefverbinding: Spuitgietzink, vernikkeld
Handgreep: TPU, zwart
Contactoppervlak: AU
Ontvlambaarheid: V-2
kabel
Mantel: PUR op polyetherbasis
Aderisolatie: PP
Chemische bestendigheid: Goed
Microbenbestendigheid: Ja
Hydrolysebestendigheid: Ja
