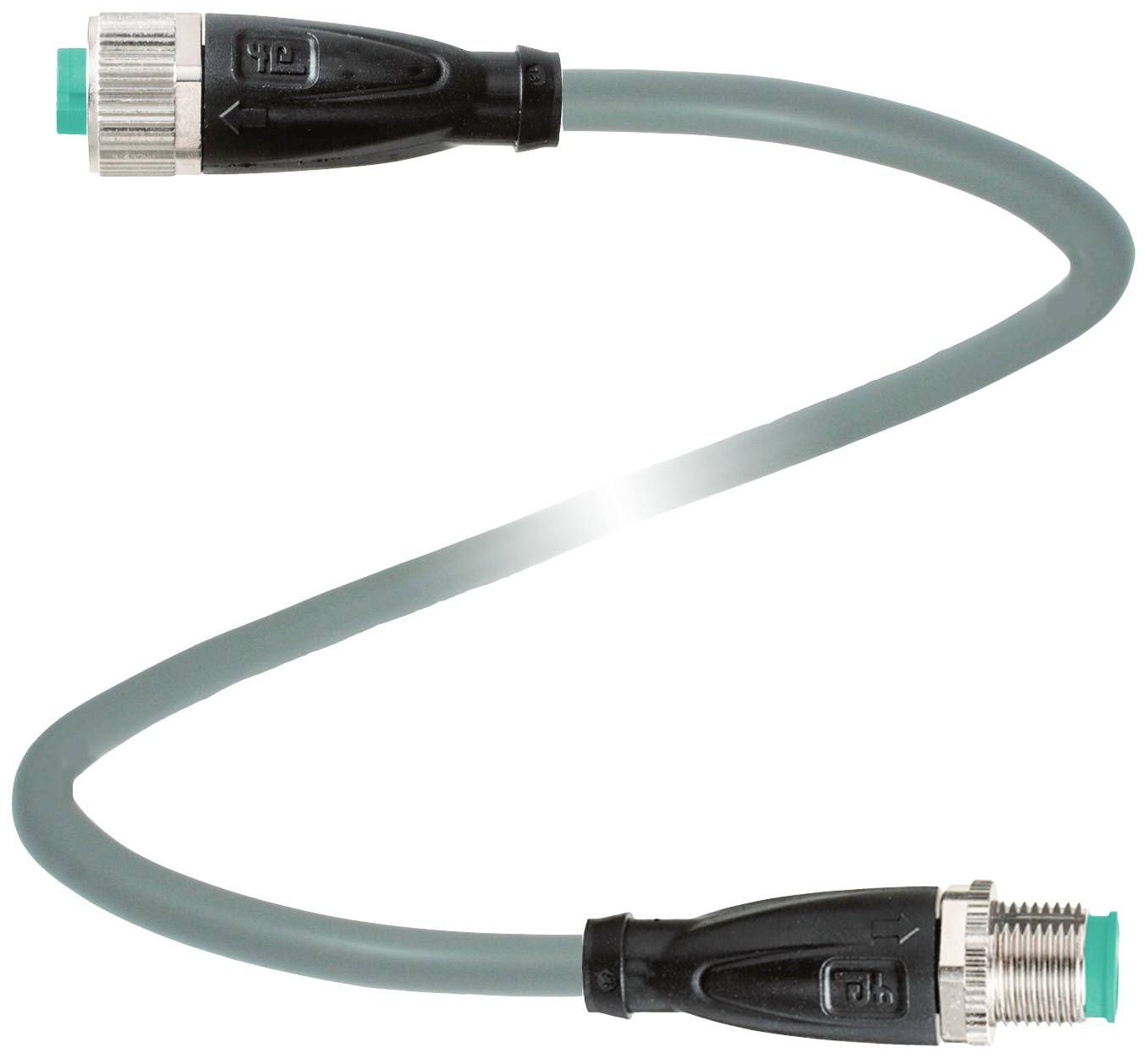

Pepperl+Fuchs 207992 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 3, 3 Stekker (recht) op k
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker (recht) op koppeling (recht)
Aansluiting A
M12-bus, recht
Aansluiting B
M12-stekker, recht
Aantal polen
3
3
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 36,99 / Stuk)
€ 36,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V11-G-7M-PVC-V11-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Stekker (recht) op koppeling (recht)
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
3
3
- Kabellengte
7 m
- Mantelmateriaal
PVC
- Nominale spanning
250 V DC/AC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.8 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Kabel met stekker
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactmateriaal
Au (goud)
- Contactoppervlakte
Au
- Max. dwarsdoorsnede
0.34 mm²
IP68
IP69
- Bijzonderheden
PVC
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
207992
- Inhoud
1 stuk(s)
- Kabel-Ø
4.8 mm
- Kabeldiameter tot
4.8 mm
- Kabel-Ø
4.8 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630583 Pepperl+Fuchs 207992 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 3, 3 Stekker (recht) op k
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630583 Pepperl+Fuchs 207992 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 3, 3 Stekker (recht) op k
Omschrijving
Verbindingskabel, M12 op M12, PVC-kabel 3-polig, lengte: 7 m, aders: 3 x 0,34 mm2
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 3
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 3
- Codering: A-coderingelektrische gegevens
- bedrijfsspanning: Max. 250 V AC/DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -25 +70 °C (-13 tot 158 °F)
- Kabel, beweegbaar: -5... 70 °C (23... 158 °F)
- verontreinigingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
- Steekcycli: Min. 100
- beschermingsklasse IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 4,8 mm
- Buigradius: > 10 x leidingdiameter, beweegt
- Mantaalhechtende stoel: Max. 80 N / 300 mm
- Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
- Aantal aders: 3
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 19 x 0,15 mm Ø
- Lengte: 7 m.
- Korte kabelmarkering: Li Y YM 3 x 0,34
- materiaalconnector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Afdichting: FKM
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PVC
- Aderisolatie: PVC
- Ontvlambaarheid: FT1
