Name: Pepperl+Fuchs 223815 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 3, 3 20 m 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2630305
Availability: BackOrder

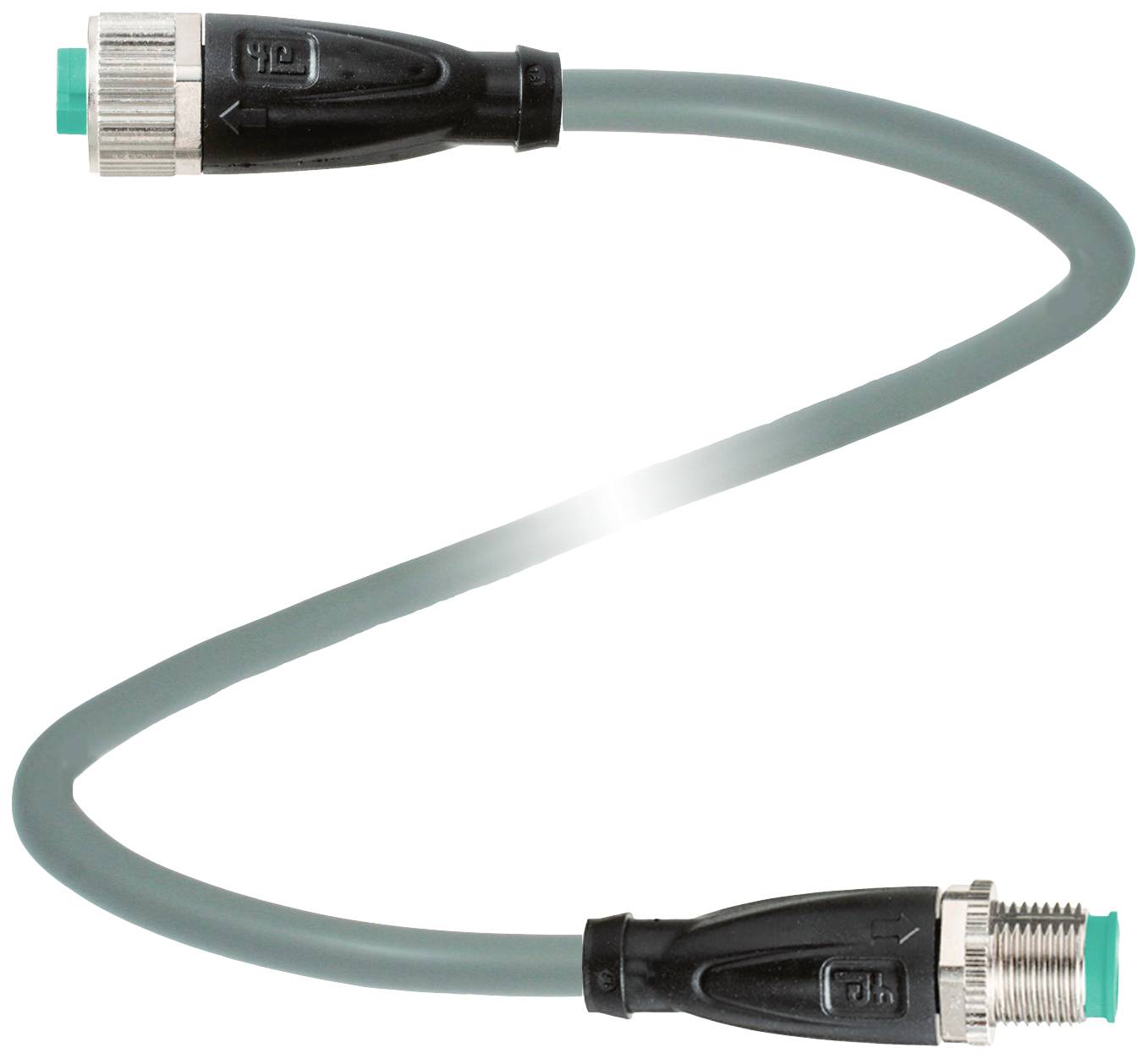

Een grijs, gevormd sensorkabel met groene stekkers aan beide uiteinden, dat wordt gebruikt voor gegevensoverdracht tussen apparaten.

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Aansluiting A

M12-bus, recht

Aansluiting B

M12-stekker, recht

Aantal polen

Kabellengte

20 m

Datasheet (PDF)

Leverbaar do. 12 nov.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 54,54 / Stuk)

€ 54,54

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: V11-G-20M-PUR-V11-G

Soortnaam: Sensor/actuator connector, geassembleerd

Aansluiting A: M12-bus, recht

Aansluiting B: M12-stekker, recht

Aantal polen: 3
3

Kabellengte: 20 m

Mantelmateriaal: PUR

Nominale spanning: 250 V DC/AC

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.34 mm²

Buiten-Ø: 4.8 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Soort schroefdraad: M12 x 1

Soort schroefdraad kabelaansluiting en montage: M12 x 1

Codering: A

Contactoppervlakte: Au

Max. dwarsdoorsnede: 0.34 mm²

: IP68
IP69

Bijzonderheden: Geschikt voor sleepketting
Halogeenvrij
Hydrolysevast
PUR-mantel

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: 223815

Inhoud: 1 stuk(s)

Kabel-Ø: 4.8 mm

Kabeldiameter tot: 4.8 mm

Kabel-Ø: 4.8 mm (max)

Draadloos oplaadbaar: Nee

Kabel-Ø: 0,34 mm²

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2630305 Pepperl+Fuchs 223815 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 3, 3 20 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2630305 Pepperl+Fuchs 223815 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 3, 3 20 m 1 stuk(s)

Omschrijving

Verbindingskabel, M12 op M12, PUR-kabel 3-polig, lengte: 20 m, aders: 3 x 0,34 mm2

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
connector 1
Aansluiting: Bus
Model: M12
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 3
Codering: A-gecodeerd
connector 2
Aansluiting: Stekker
Model: M12
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 3
Codering: A-coderingelektrische gegevens
bedrijfsspanning: Max. 250 V AC/DC
bedrijfsstroom: Max. 4 Aconformiteit
beschermingsklasse: En 60529
stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
halogeenvrijheid: IEC 60754-1omgevingscondities
omgevingstemperatuur
Connectoren: -40... 90 °C (-40... 194 °F)
Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
vervuilingsgraad: 3mechanische gegevens
connectoren
Aanhaalmoment: 0,6 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
Steekcycli: Min. 100
beschermingsklasse IP68 / IP69
kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
Manteldiameter: 4,8 mm
Buigradius: > 10 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
Mantaalhechtende stoel: Max. 10 N / 50 mm
Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
Aantal aders: 3
Aderdiameter: 0,34 mm2
Aderkleur: Ader 1: Bruin | ader 3: Blauw | ader 4: zwart
Aderopbouw: 19 x 0,15 mm Ø
Lengte: 20 m.
Korte kabelmarkering: Li 9Y 11YM 3 x 0,34
geschikt voor sleepketting
Sleepkettingcycli: Max. 50 / dag
Verplaatsingssnelheid: Max. 0,3 m/smateriaal
halogeenvrijheid: Ja
connector
Schroefverbinding: Spuitgietzink, vernikkeld
Handgreep: TPU, zwart
Afdichting: FKM
Contactoppervlak: AU
Ontvlambaarheid: V-2
kabel
Mantel: PUR op polyetherbasis
Aderisolatie: PP
Chemische bestendigheid: Goed
Microbenbestendigheid: Ja
Hydrolysebestendigheid: Ja
