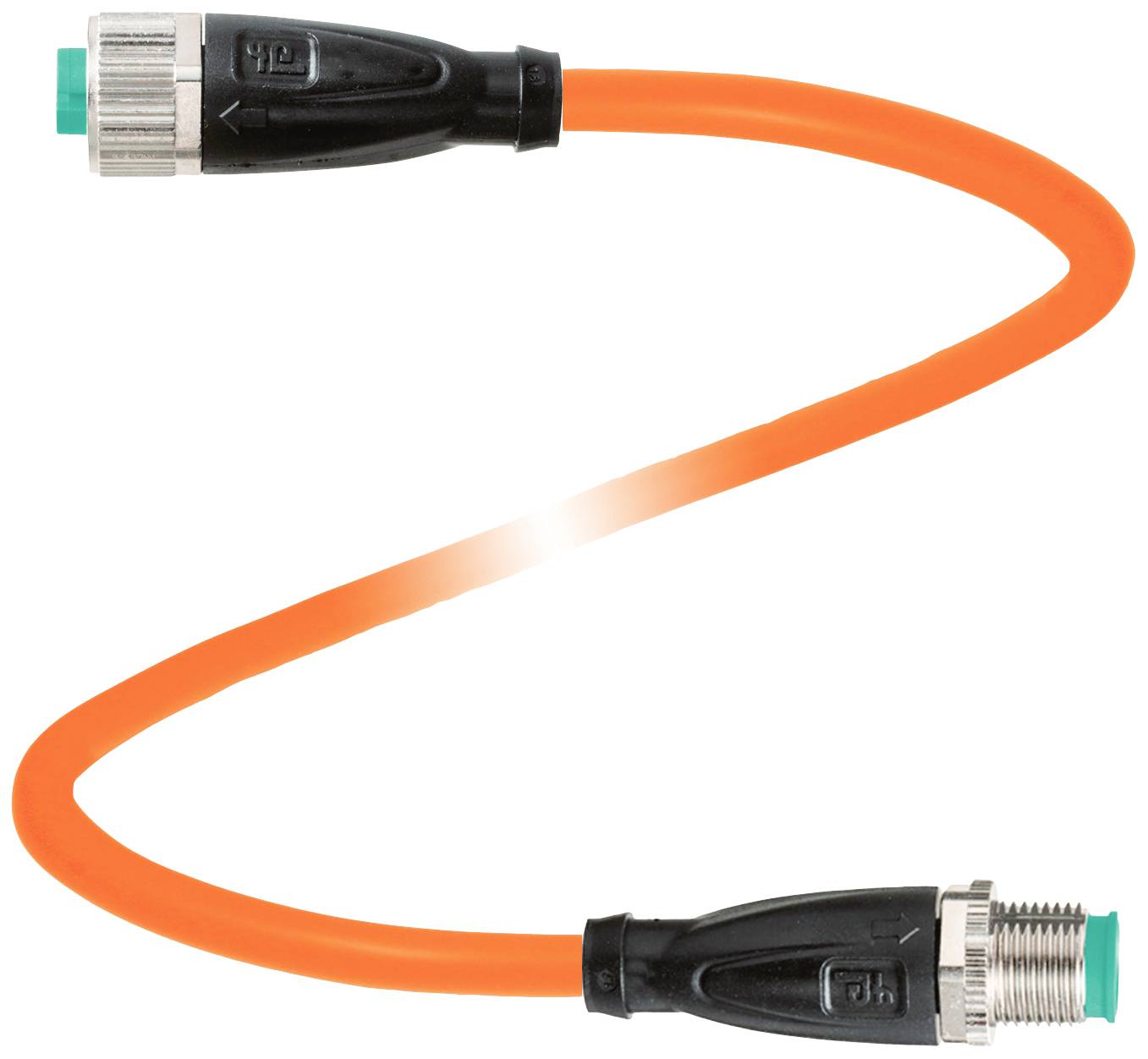

Afbeelding vergelijkbaar
Pepperl+Fuchs 233470 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 Stekker (recht) op k
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker (recht) op koppeling (recht)
Stekkernorm
Sensorik connector
Aansluiting A
M12-bus, recht
Aansluiting B
M12-stekker, recht
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 42,99 / Stuk)
€ 42,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V1-G-OR2,5M-POC-V1-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Stekker (recht) op koppeling (recht)
- Stekkernorm
Sensorik connector
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
4
4
- Kabellengte
2.5 m
- Mantelmateriaal
POC
- Nominale spanning
250 V DC/AC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.8 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
M12-bus
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactmateriaal
Au (goud)
- Contactoppervlakte
Au (goud)
- Max. dwarsdoorsnede
0.34 mm²
IP68
IP69
- Bijzonderheden
Geschikt voor sleepketting
- Min. temperatuur
-40 °C
- Max. temperatuur
150 °C
- Soort sluiting
Schroef
- Fabrikantnr.
233470
- Inhoud
1 stuk(s)
- Kabel-Ø
4.8 mm
- Kabeldiameter tot
4.8 mm
- Kabel-Ø
4.8 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2629992 Pepperl+Fuchs 233470 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 Stekker (recht) op k
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629992 Pepperl+Fuchs 233470 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 Stekker (recht) op k
Omschrijving
Verbindingskabel M12-bus op M12-stekker A-gecodeerd, 4-polig, TPE-kabel zweetbestendig oranje, lengte: 2,5 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-coderingelektrische gegevens
- bedrijfsspanning: Max. 250 V AC/DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: IEC 60332-1-2, ISO 14572, ISO 6722
- halogeenvrijheid: IEC 60754-2
- hydrolysebestendigheid: ISO 6722
- oliebestendigheid: ISO 14572omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 120 °C (-40... 248 °F) voor 20000 h | -40... 150 °C (-40... 302 °F) voor 3000 uur
- Kabel, beweegbaar: -15... 120 °C (5... 248 °F) voor 20000 h | -15... 150 °C (5... 302 °F) voor 3000 uur
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
- Steekcycli: Min. 100
- beschermingsklasse IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 4,8 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 10 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 50 N / 300 mm
- Mantelkleur: oranje (vergelijkbaar met RAL 2003)
- Aantal aders: 4
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 19 x 0,16 mm Ø
- Lengte: 2,5 m.
- Korte kabelmarkering: Li 7Y 41X 4 x 0,34
- geschikt voor sleepketting
- Torsiecycli: Min. 300000
- Torsiebelasting: ± 360°/30 cmmateriaal
- LABS-vrijheid: Ja
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Afdichting: FKM
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: POC
- Aderisolatie: ETFE
- Lasparelbestendigheid: Ja
- Lasspatbestendigheid: Ja
- Oliebestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: Vlambestendig
- Molecular verbonden: Ja
