Afbeelding vergelijkbaar

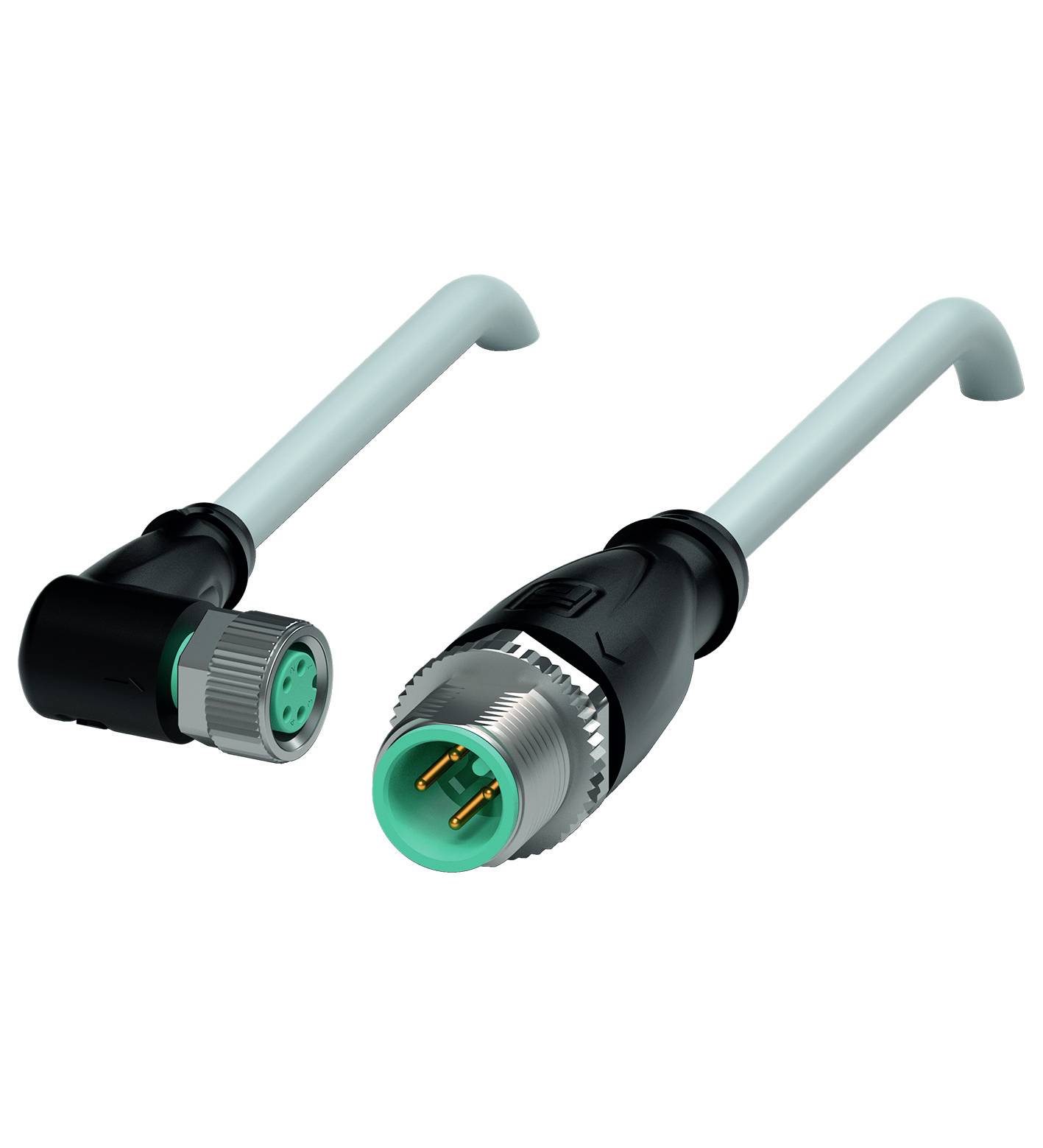

Pepperl+Fuchs 235520 Sensor/actuator connector, geassembleerd M8 x 1 Aantal polen (sensoren): 4, 4 10 m 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator connector, geassembleerd
Stekkernorm
Sensorik connector
Aansluiting A
M8-bus, haaks
Aansluiting B
M12-stekker, recht
Aantal polen
4
4
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 38,83
3
3% = € 3,78
€ 37,57
5
5% = € 8,80
€ 37,07
10
5% = € 20,90
€ 36,74
25
6% = € 61,75
€ 36,36
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 38,83 / Stuk)
€ 38,83
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V31-WM-10M-PUR-V1-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Stekkernorm
Sensorik connector
- Aansluiting A
M8-bus, haaks
- Aansluiting B
M12-stekker, recht
- Aantal polen
4
4
- Kabellengte
10 m
- Mantelmateriaal
PUR
- Nominale spanning
30 V DC/AC
- Nominale stroom
3 A
- Nominale stroom (afgerond)
3 A
- Aansluitdoorsnede (max.)
0.25 mm²
- Buiten-Ø
4.3 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.25 mm²
- Aansluiting
Bus
- Soort schroefdraad
M8 x 1
- Soort schroefdraad kabelaansluiting en montage
M8 x 1
- Codering
A
- Contactmateriaal
Au
- Contactoppervlakte
Au
- Max. dwarsdoorsnede
0.25 mm²
IP67
IP68
IP69
- Bijzonderheden
PUR-mantel
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
235520
- Inhoud
1 stuk(s)
- Kabel-Ø
4.3 mm
- Kabeldiameter tot
4.3 mm
- Kabel-Ø
4.3 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,25 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630915 Pepperl+Fuchs 235520 Sensor/actuator connector, geassembleerd M8 x 1 Aantal polen (sensoren): 4, 4 10 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630915 Pepperl+Fuchs 235520 Sensor/actuator connector, geassembleerd M8 x 1 Aantal polen (sensoren): 4, 4 10 m 1 stuk(s)
Omschrijving
Verbindingskabel, M8 op M12, PUR-kabel 4-polig, lengte: 10 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M8
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-coderingelektrische gegevens
- bedrijfsspanning: Max. 30 V AC/DC
- bedrijfsstroom: Max. 3 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M8 x 1: IEC 61076-2-104 | connector M12 x 1: IEC 61076-2-101
- halogeenvrijheid: IEC 60754-1omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
- verontreinigingsgraad: 3mechanische gegevens
- connector 1
- Aanhaalmoment: 0,4 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Beschermingsklasse IP67
- connector 2
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 4,3 mm
- Buigradius: > 15 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 60 N / 500 mm
- Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
- Aantal aders: 4
- Aderdiameter: 0,25 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 14 x 0,15 mm Ø
- Lengte: 10 m.
- Korte kabelmarkering: Li 9Y 11Y 4 x 0,25
- geschikt voor sleepketting
- Sleepkettingcycli: Max. 50 / dag
- Verplaatsingssnelheid: Max. 0,3 m/smateriaal
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Chemische bestendigheid: Goed
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
