Name: Pepperl+Fuchs 239998-0030 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5 0.3 m 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2631427
Availability: BackOrder

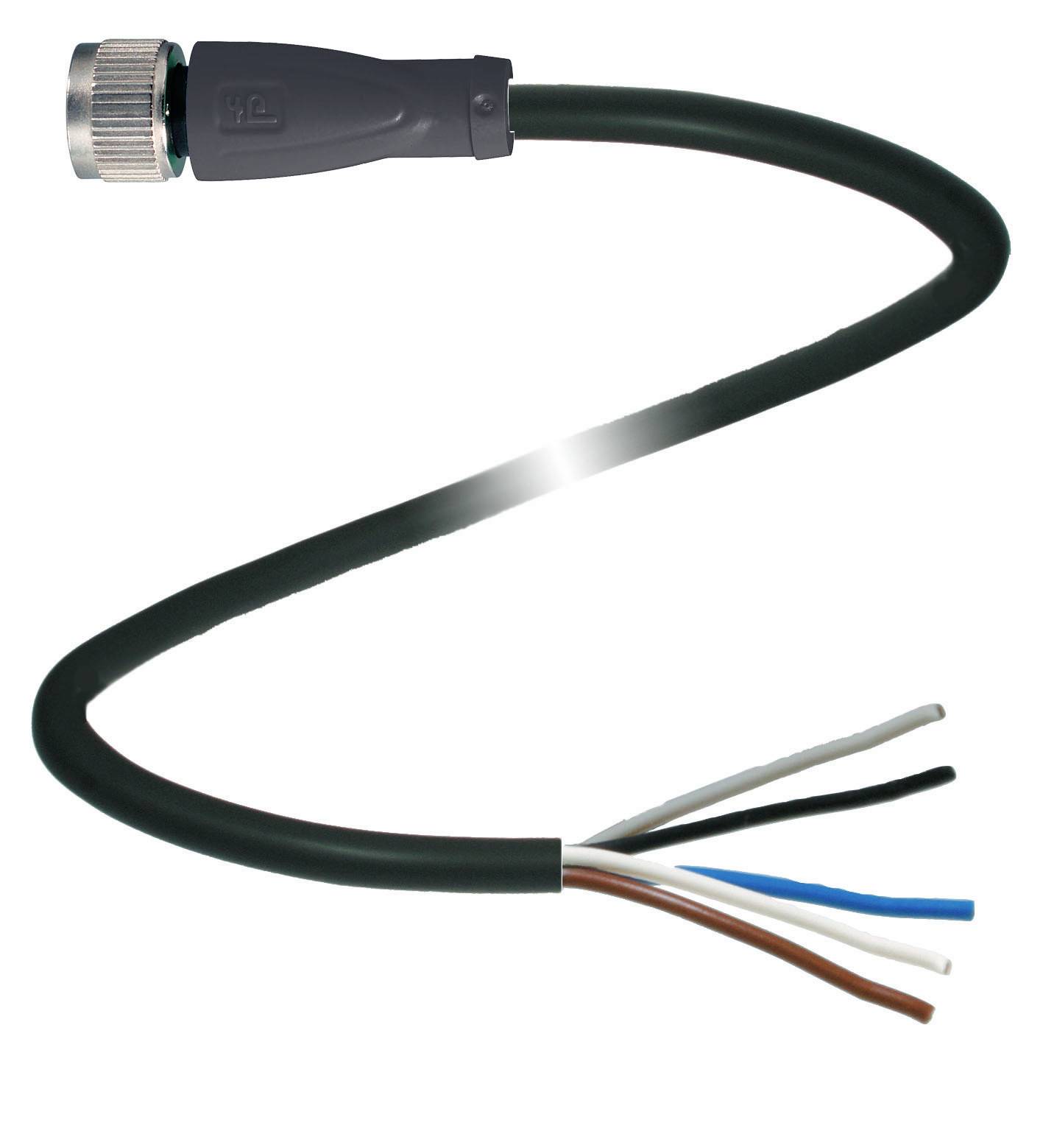

Een zwarte kabel met vijf blootliggende gekleurde draden aan het ene uiteinde en een stekker aan het andere uiteinde.

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

0.3 m

Datasheet (PDF)

Leverbaar vr. 4 dec.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 18,17 / Stuk)

€ 18,17

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: V15-G-BK0,3M-PUR-U/0,75

Soortnaam: Sensor/actuator connector, geassembleerd

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 5

Kabellengte: 0.3 m

Mantelmateriaal: PUR

Nominale spanning: 60 V/DC

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.75 mm²

Buiten-Ø: 6 mm

Kabeldoorsnede (sensor- en actorkabels): 0.75 mm²

Aansluiting: Bus

Soort schroefdraad: M12 x 1

Soort schroefdraad kabelaansluiting en montage: M12 x 1

Codering: A

Contactmateriaal: Au (goud)

Contactoppervlakte: Au (goud)

Max. dwarsdoorsnede: 0.75 mm²

: IP67
IP68
IP69

Bijzonderheden: PUR-mantel

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: 239998-0030

Inhoud: 1 stuk(s)

Kabel-Ø: 6 mm

Kabeldiameter tot: 6 mm

Kabel-Ø: 6 mm (max)

Draadloos oplaadbaar: Nee

Kabel-Ø: 0,75 mm²

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2631427 Pepperl+Fuchs 239998-0030 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5 0.3 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2631427 Pepperl+Fuchs 239998-0030 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5 0.3 m 1 stuk(s)

Omschrijving

Kabeldoos, M12, 5-polig, PUR-kabel, lengte: 0,3 m

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
connector 1
Aansluiting: Bus
Model: M12
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 5
Codering: A-gecodeerd
connector 2
Aansluiting: Vrij kabeluiteinde
UL File Number: E231213elektrische gegevens
voedingsspanning: Max. 48 V AC / 60 V DC
bedrijfsstroom: Max. 4 Aconformiteit
beschermingsklasse: En 60529
stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
halogeenvrijheid: IEC 60754-1goedkeuringen en certificaten
UL-goedkeuring: AWM STYLE 20549 AWM I/II A/B 80 °C 300 V FT2 (KABEL)OMGEVINGSCONDITIES
OMGEVINGSTEMPERATUUR
Connectoren: -40... 90 °C (-40... 194 °F)
Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
vervuilingsgraad: 3mechanische gegevens
connectoren
Aanhaalmoment: 0,6 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden
Steekcycli: Min. 100
beschermingsklasse IP67 / IP68 / IP69
kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 6
Manteldiameter: 6 mm
Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
Mantaalhechtende stoel: Max. 50 N / 300 mm
Mantelkleur: zwart (vergelijkbaar met RAL 9005)
Aantal aders: 5
Aderdiameter: 0,75 mm2
Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart | ader 5: Grijs
Aderopbouw: 42 x 0,15 mm Ø
Lengte: 0,3 m
Korte kabelmarkering: Li F 9Y 11Y 5 x 0,75
geschikt voor sleepketting
Sleepkettingcycli: Min. 2000000
Verplaatsingssnelheid: Max. 3,3 m/s.
Verplaatsing: Max. 5 m.
Versnelling: Max. 5 m/s2
Torsiebelasting: ± 180°/mmateriaal
halogeenvrij: Ja
connector
Schroefverbinding: Spuitgietzink, vernikkeld
Handgreep: TPU, zwart
Contactoppervlak: AU
Ontvlambaarheid: V-2
kabel
Mantel: PUR op polyetherbasis
Aderisolatie: PP
UV-bestendigheid: Ja
Oliebestendigheid: Ja
Microbenbestendigheid: Ja
Hydrolysebestendigheid: Ja
Ontvlambaarheid: FT2
