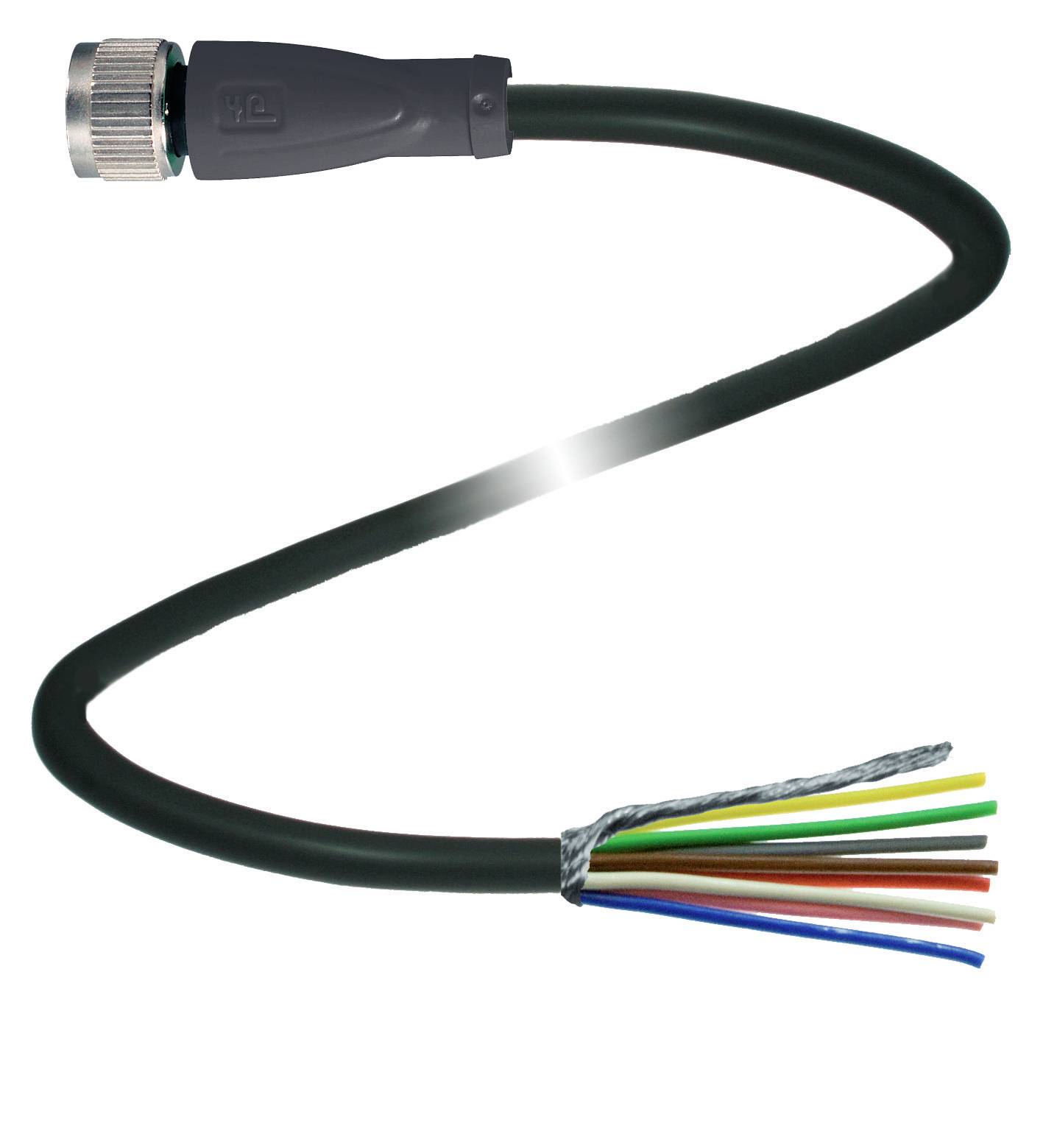

Afbeelding vergelijkbaar
Pepperl+Fuchs 240004-100005 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8 Bus, Recht 3 m 1
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Bus
Recht
Aansluiting A
M12-bus, recht
Aansluiting B
Kabel, open eind
Aantal polen
8
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 55,99 / Stuk)
€ 55,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V19-G-BK3M-PUR-U/ABG
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Bus
Recht
- Aansluiting A
M12-bus, recht
- Aansluiting B
Kabel, open eind
- Aantal polen
8
- Kabellengte
3 m
- Mantelmateriaal
PUR
- Nominale spanning
30 V DC/AC
- Nominale stroom
2 A
- Nominale stroom (afgerond)
2 A
- Buiten-Ø
6 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.25 mm²
- Aansluiting
Bus
Open kabeleinde
- Soort schroefdraad
M12 x 1
- Codering
A
- Contactmateriaal
Goud
- Contactoppervlakte
Goud
IP67
IP68
IP69
- Bijzonderheden
PUR-mantel
Oliebestendig
UV-bestendig
Hydrolysevast
Beschermd
Vlambestendig
Halogeenvrij
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
240004-100005
- Inhoud
1 stuk(s)
- Kabel-Ø
6 mm
- Kabeldiameter tot
6 mm
- Kabel-Ø
6 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,25 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630940 Pepperl+Fuchs 240004-100005 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8 Bus, Recht 3 m 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630940 Pepperl+Fuchs 240004-100005 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8 Bus, Recht 3 m 1
Omschrijving
Kabeldoos, M12, 8-polig, afgeschermd, PUR-kabel, Lengte: 3 m.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 8
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Vrij kabeluiteinde
- UL File Number: E231213elektrische gegevens
- voedingsspanning: Max. 30 V AC/DC
- bedrijfsstroom: Max. 2 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: UL 1581; DIN en 60332-2-2
- halogeenvrijheid: IEC 60754-1goedkeuringen en certificaten
- UL-goedkeuring: Curus AWM 20549 AWM I/II A/B 80 °C 300 V FT2 (kabel)omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Afscherming: Afscherming aan schroefverbinding aangebracht
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 6 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 80 N / 300 mm
- Mantelkleur: zwart (vergelijkbaar met RAL 9005)
- Aantal aders: 8
- Aderdiameter: 0,25 mm2
- Aderkleur: Ader 1: Wit | ader 2: Bruin | ader 3: Groen | ader 4: Geel | ader 5: Grijs | ader 6: roze | ader 7: Blauw | ader 8: Rood
- Aderopbouw: 14 x 0,15 mm Ø
- Afscherming: Cu-vlechtwerk, vertind, 85% bedekking
- Lengte: 3 m.
- Korte kabelmarkering: Li 9Y C 11Y 8 x 0,25materiaal
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- UV-bestendigheid: Ja
- Chemische bestendigheid: Goed
- Oliebestendigheid: Ja
- Koelsmeerstofbestendigheid: Ja
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: FT2
