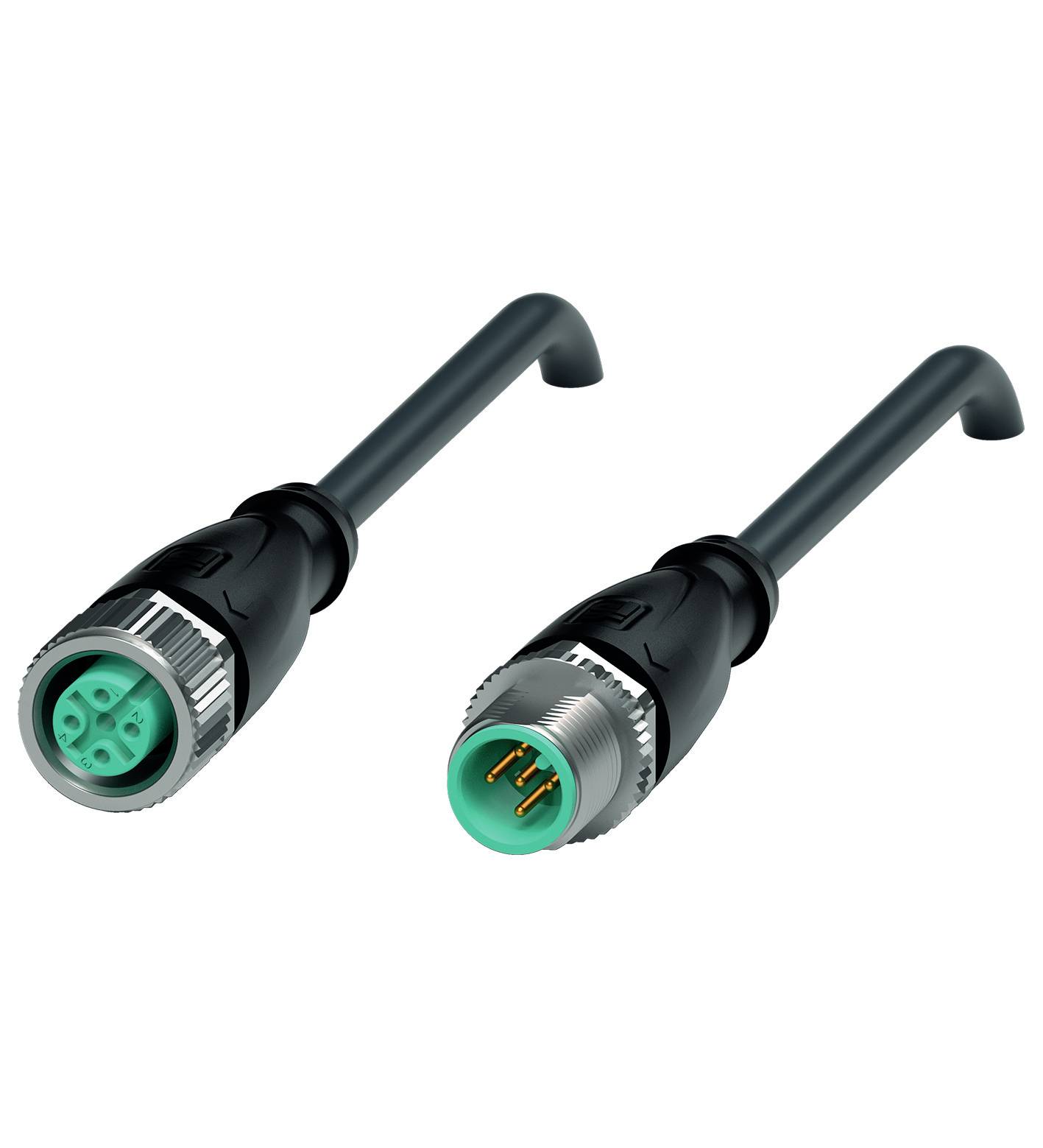

Afbeelding vergelijkbaar
Pepperl+Fuchs 240775-0038 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Stekker (recht)
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker (recht) op koppeling (recht)
Stekkernorm
Sensorik connector
Aansluiting A
M12-bus, recht
Aansluiting B
M12-stekker, recht
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 39,99 / Stuk)
€ 39,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
Piece
- Type
V15-G-BK2,5M-PUR-A-V15-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Stekker (recht) op koppeling (recht)
- Stekkernorm
Sensorik connector
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
5
5
- Kabellengte
2.5 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V/DC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.7 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactmateriaal
Goud
- Contactoppervlakte
Goud
- Max. dwarsdoorsnede
0.34 mm²
IP68
IP69
- Bijzonderheden
Halogeenvrij
A gecodeerd
Lasspetterresistent
Oliebestendig
Geschikt voor sleepketting
PUR-mantel
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
240775-0038
- Inhoud
1 stuk(s)
- Kabel-Ø
4.7 mm
- Kabeldiameter tot
4.7 mm
- Kabel-Ø
4.7 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2631480 Pepperl+Fuchs 240775-0038 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Stekker (recht)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2631480 Pepperl+Fuchs 240775-0038 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Stekker (recht)
Omschrijving
Verbindingskabel, M12, lengte: 2,5 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-coderingelektrische gegevens
- bedrijfsspanning: Max. 48 V AC / 60 V DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: UL 1581; DIN en 60332-2-2
- halogeenvrijheid: DIN VDE 0472-815 | IEC 60754-1
- microbenbestendigheid: DIN en 50525-2-21 / DIN VDE 0282-10
- hydrolysebestendigheid: DIN en 50525-2-21goedkeuringen en certificaten
- UL-goedkeuring: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (kabel)
- UL File Number: E231213omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
- Steekcycli: Min. 100
- beschermingsklasse IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 6
- Manteldiameter: 4,7 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 80 N / 300 mm
- Mantelkleur: zwart (vergelijkbaar met RAL 9005)
- Aantal aders: 5
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart | ader 5: Grijs
- Aderopbouw: 42 x 0,1 mm Ø
- Lengte: 2,5 m.
- Korte kabelmarkering: Li F 9Y 11Y 5 x 0,34
- geschikt voor sleepketting
- Sleepkettingcycli: Min. 5000000
- Verplaatsingssnelheid: Max. 3,3 m/s.
- Verplaatsing: Max. 5 m.
- Versnelling: Max. 5 m/s2
- Torsiecycli: Min. 1000000
- Torsiebelasting: ± 180°/mmateriaal
- LABS-vrijheid: Ja
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Afdichting: FKM
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Lasspatbestendigheid: Ja
- Chemische bestendigheid: Goed
- Oliebestendigheid: Ja
- Koelsmeerstofbestendigheid: Ja
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: FT2
