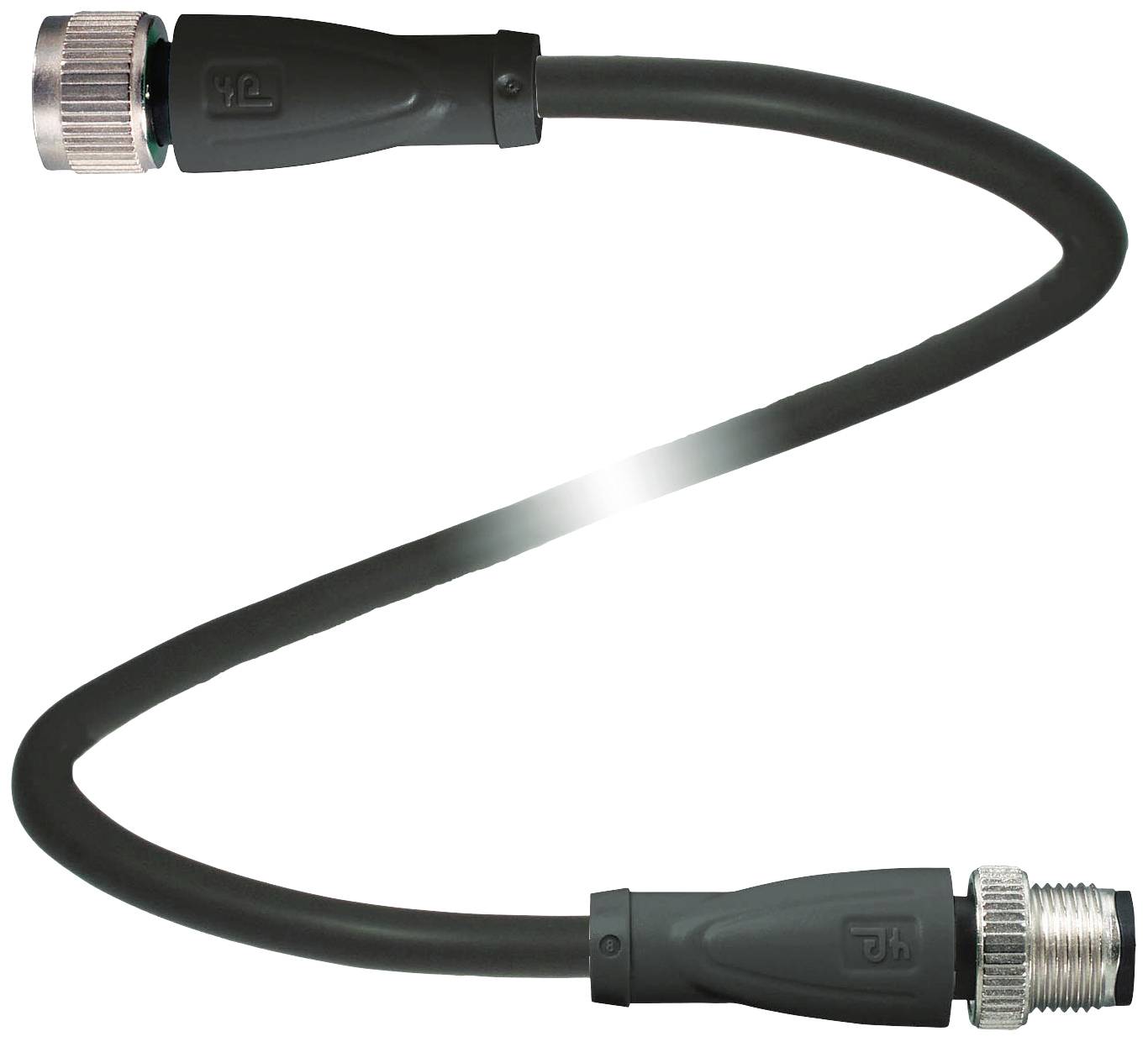

Afbeelding vergelijkbaar
Pepperl+Fuchs 240775-100086 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8, 8 Stekker (rech
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker (recht) op koppeling (recht)
Stekkernorm
I/O connector
Aansluiting A
M12-bus, recht
Aansluiting B
M12-stekker, recht
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 73,99 / Stuk)
€ 73,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V19-G-BK5M-PVC-U-V19-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Stekker (recht) op koppeling (recht)
- Stekkernorm
I/O connector
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
8
8
- Kabellengte
5 m
- Mantelmateriaal
PVC
- Nominale spanning
30 V DC/AC
- Nominale stroom
2 A
- Nominale stroom (afgerond)
2 A
- Buiten-Ø
6.3 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Steekaansluiting
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactoppervlakte
Au (goud)
IP67
IP68
IP69
- Bijzonderheden
Oliebestendig
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
240775-100086
- Inhoud
1 stuk(s)
- Kabel-Ø
6.3 mm
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2629820 Pepperl+Fuchs 240775-100086 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8, 8 Stekker (rech
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629820 Pepperl+Fuchs 240775-100086 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 8, 8 Stekker (rech
Omschrijving
Geen verdere informatie
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 8
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 8
- Codering: A-gecodeerd
- UL File Number: E231213elektrische gegevens
- bedrijfsspanning: Max. 30 V AC/DC
- bedrijfsstroom: Max. 2 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: UL 758 / 1581, IEC 60332-1-2
- oliebestendigheid: DIN en 60811-2-1goedkeuringen en certificaten
- UL-goedkeuring: AWM STYLE 2464 AWM I A/B 80 °C 300 V FT1 (kabel)omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 6
- Manteldiameter: 6,3 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 50 N / 300 mm
- Mantelkleur: zwart (vergelijkbaar met RAL 9005)
- Aantal aders: 8
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Wit | ader 2: Bruin | ader 3: Groen | ader 4: Geel | ader 5: Grijs | ader 6: roze | ader 7: Blauw | ader 8: Rood
- Aderopbouw: 42 x 0,1 mm Ø
- Lengte: 5 m.
- Korte kabelmarkering: Li Y YM 8 x 0,34
- materiaalconnector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PVC
- Aderisolatie: PVC
- Oliebestendigheid: Ja
- Ontvlambaarheid: FT1
