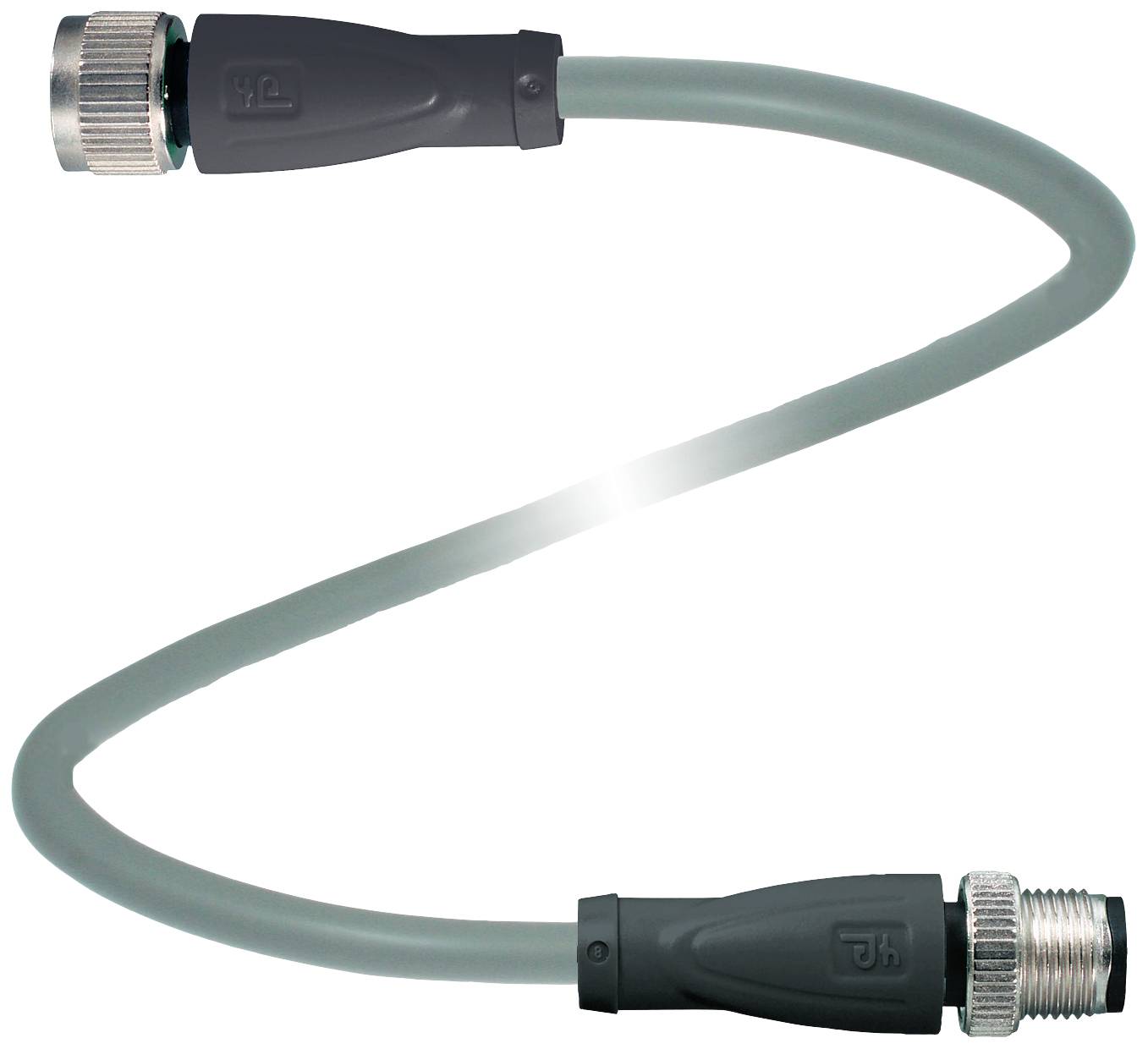

Afbeelding vergelijkbaar
Pepperl+Fuchs 240787-100009 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 Stekker (rech
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker (recht) op koppeling (recht)
Aansluiting A
M12-bus, recht
Aansluiting B
M12-stekker, recht
Aantal polen
4
4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 139,99 / Stuk)
€ 139,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V1-G-15M-PUR-ABG-V1-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Stekker (recht) op koppeling (recht)
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
4
4
- Kabellengte
15 m
- Mantelmateriaal
PUR
- Nominale spanning
250 V DC/AC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.8 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
M12-stekker
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactmateriaal
Au
- Contactoppervlakte
Au
- Max. dwarsdoorsnede
0.34 mm²
IP67
IP68
IP69
- Bijzonderheden
Beschermd
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
240787-100009
- Inhoud
1 stuk(s)
- Kabel-Ø
4.8 mm
- Kabeldiameter tot
4.8 mm
- Kabel-Ø
4.8 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630468 Pepperl+Fuchs 240787-100009 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 Stekker (rech
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630468 Pepperl+Fuchs 240787-100009 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 Stekker (rech
Omschrijving
Verbindingskabel M12-bus recht op M12-stekker recht A-gecodeerd, 4-polig, PUR-kabel grijs, afgeschermd, lengte: 15 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-coderingelektrische gegevens
- bedrijfsspanning: Max. 250 V AC/DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- halogeenvrijheid: DIN VDE 0472-815 | DIN en 50267-2-1omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Afscherming: Afscherming aan schroefverbinding aangebracht
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 4,8 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 100 N / 300 mm
- Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
- Aantal aders: 4
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 19 x 0,15 mm Ø
- Afscherming: Cu-vlechtwerk, vertind, 85% bedekking
- Lengte: 15 m.
- Korte kabelmarkering: Li 9Y 11YM 4 x 0,34materiaal
- halogeenvrij: Ja
- connector
- Gekartelde schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Chemische bestendigheid: Goed
