Pepperl+Fuchs 240789-0002 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Haaks 3 m 1 stu
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Haaks
Stekkernorm
Sensorik connector
Aansluiting A
M12-bus, haaks
Aansluiting B
M12-stekker, haaks
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 47,93
3
3% = € 4,68
€ 46,37
5
5% = € 10,95
€ 45,74
10
5% = € 26,00
€ 45,33
25
6% = € 76,75
€ 44,86
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 47,93 / Stuk)
€ 47,93
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V15-W-3M-PUR-ABG-V15-W
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
Haaks
- Stekkernorm
Sensorik connector
- Aansluiting A
M12-bus, haaks
- Aansluiting B
M12-stekker, haaks
- Aantal polen
5
5
- Kabellengte
3 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V/DC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.8 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Connector
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactoppervlakte
Au (goud)
IP67
IP68
IP69
- Bijzonderheden
Beschermd
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
240789-0002
- Inhoud
1 stuk(s)
- Kabel-Ø
4.8 mm
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630813 Pepperl+Fuchs 240789-0002 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Haaks 3 m 1 stu
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630813 Pepperl+Fuchs 240789-0002 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5, 5 Haaks 3 m 1 stu
Omschrijving

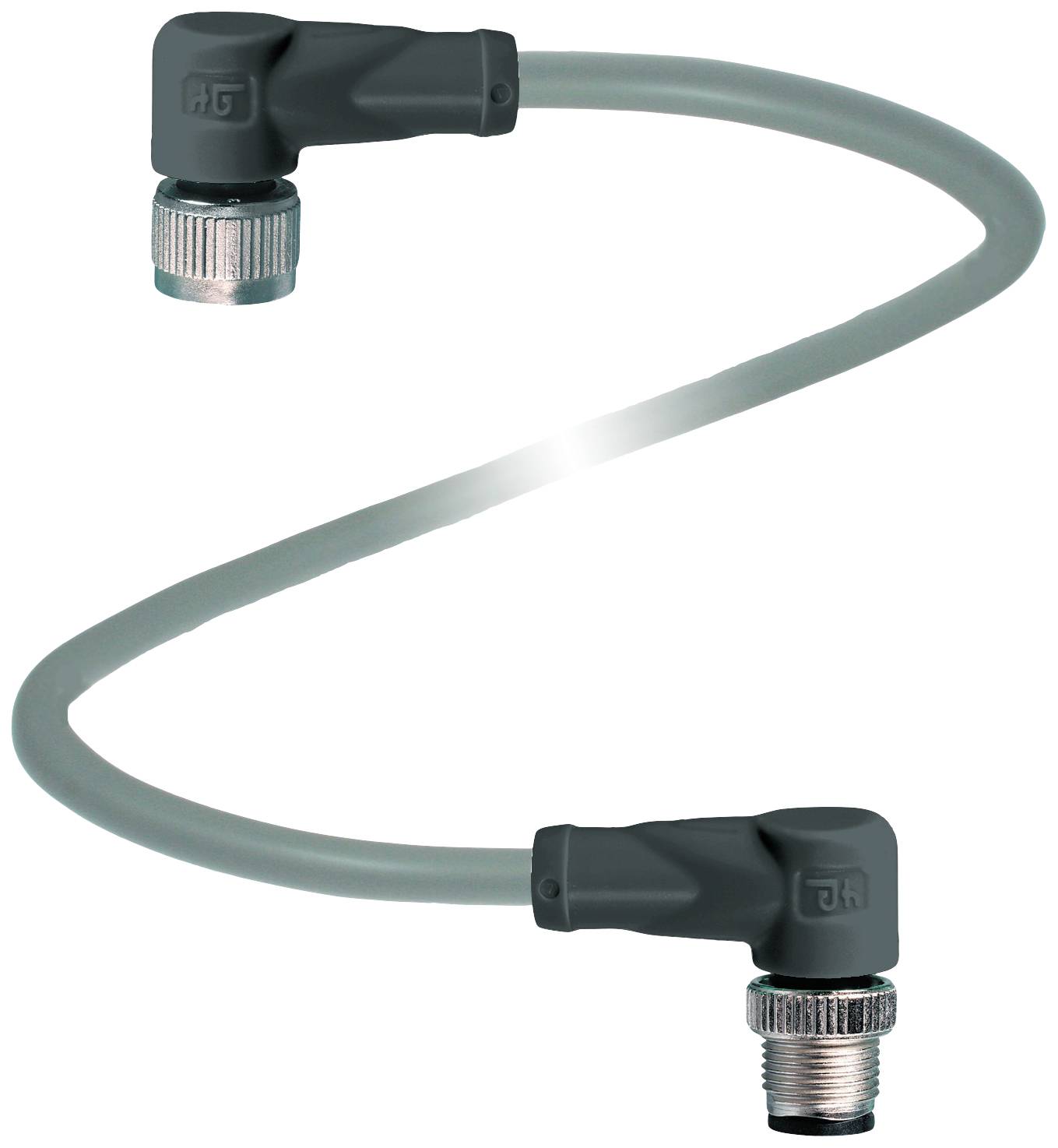

Verbindingskabel M12-bus haaks op M12-stekker haaks A-gecodeerd, 5-polig, PUR-kabel grijs, afgeschermd, lengte: 3 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-coderingelektrische gegevens
- bedrijfsspanning: Max. 48 V AC / 60 V DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- halogeenvrijheid: DIN VDE 0472-815 | DIN en 50267-2-1omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Afscherming: Afscherming aan schroefverbinding aangebracht
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 6
- Manteldiameter: 4,8 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 100 N / 300 mm
- Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
- Aantal aders: 5
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart | ader 5: Grijs
- Aderopbouw: 42 x 0,1 mm Ø
- Afscherming: Cu-vlechtwerk, vertind, 85% bedekking
- Lengte: 3 m.
- Korte kabelmarkering: Li 9Y 11YM 5 x 0,34materiaal
- halogeenvrij: Ja
- connector
- Gekartelde schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Chemische bestendigheid: Goed
