Name: Pepperl+Fuchs 240790-100002 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 1.2 m 1 stuk(
Brand: Pepperl+Fuchs
SKU: 2630821
Availability: BackOrder

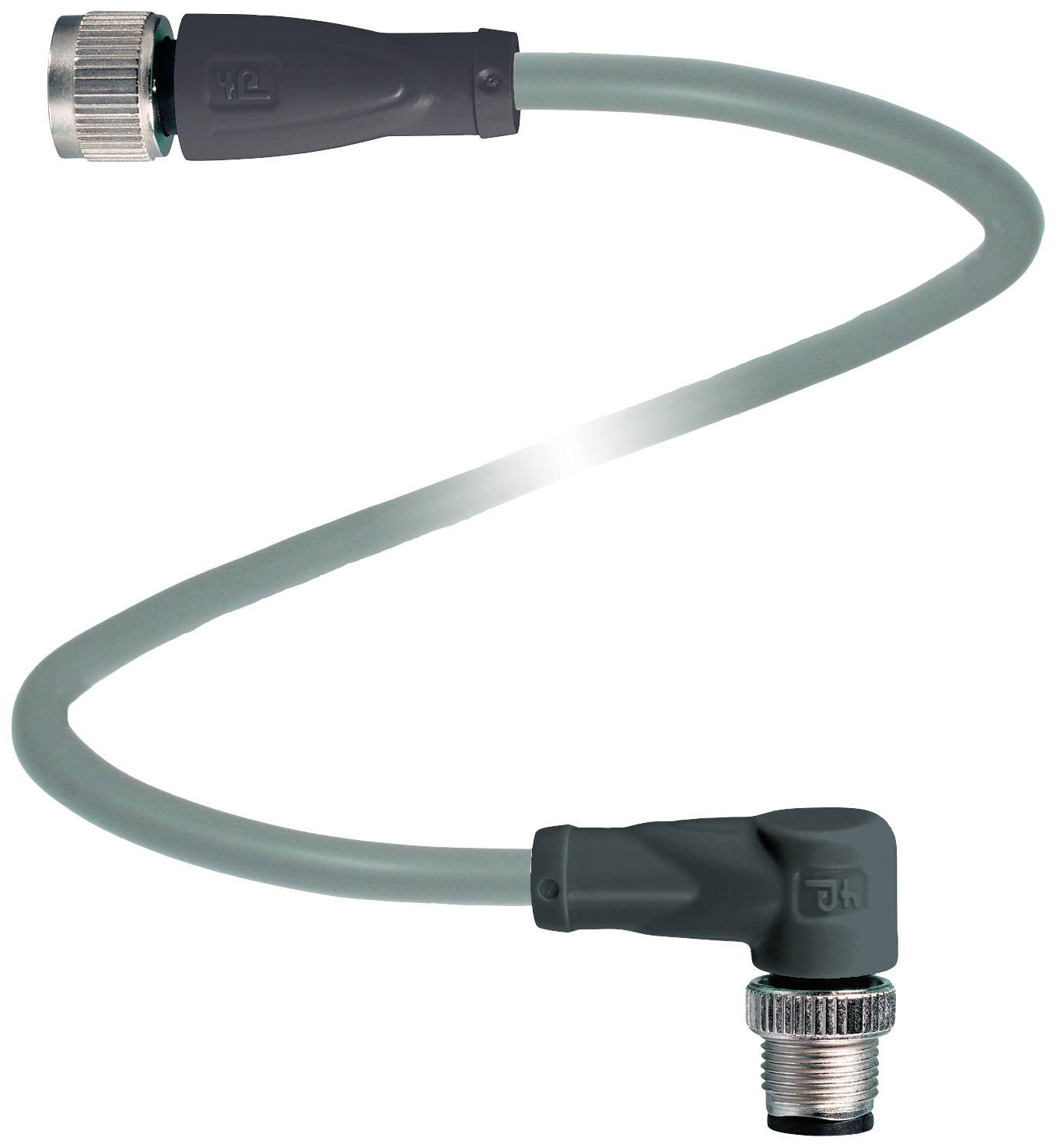

Een grijs, gebogen kabel met aansluitingen aan beide uiteinden; gebruikt voor elektronische of industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Aansluiting A

M12-bus, recht

Aansluiting B

M12-stekker, haaks

Aantal polen

Kabellengte

1.2 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 11 dec.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 52,88 / Stuk)

€ 52,88

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: V1-G-1,2M-PUR-ABG-V1-W

Soortnaam: Sensor/actuator connector, geassembleerd

Aansluiting A: M12-bus, recht

Aansluiting B: M12-stekker, haaks

Aantal polen: 4
4

Kabellengte: 1.2 m

Mantelmateriaal: PUR

Nominale spanning: 250 V DC/AC

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.34 mm²

Buiten-Ø: 4.8 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: M12-stekker
M12-bus

Soort schroefdraad: M12 x 1

Soort schroefdraad kabelaansluiting en montage: M12 x 1

Codering: A

Contactmateriaal: Goud

Contactoppervlakte: Goud

: IP67
IP68
IP69

Bijzonderheden: Halogeenvrij
Beschermd
PUR-mantel

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: 240790-100002

Inhoud: 1 stuk(s)

Kabel-Ø: 4.8 mm

Kabeldiameter tot: 4.8 mm

Kabel-Ø: 4.8 mm (max)

Draadloos oplaadbaar: Nee

Kabel-Ø: 0,34 mm²

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2630821 Pepperl+Fuchs 240790-100002 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 1.2 m 1 stuk(

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2630821 Pepperl+Fuchs 240790-100002 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 1.2 m 1 stuk(

Omschrijving

Verbindingskabel M12-bus recht op M12-stekker haaks A-gecodeerd, 4-polig, PUR-kabel grijs, afgeschermd, lengte: 1,2 m

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
connector 1
Aansluiting: Bus
Model: M12
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: A-gecodeerd
connector 2
Aansluiting: Stekker
Model: M12
Uitvoering: Haaks
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: A-coderingelektrische gegevens
bedrijfsspanning: Max. 250 V AC/DC
bedrijfsstroom: Max. 4 Aconformiteit
beschermingsklasse: En 60529
stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
halogeenvrijheid: DIN VDE 0472-815 | DIN en 50267-2-1omgevingscondities
omgevingstemperatuur
Connectoren: -40... 90 °C (-40... 194 °F)
Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
vervuilingsgraad: 3mechanische gegevens
connectoren
Aanhaalmoment: 0,6 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden
Steekcycli: Min. 100
Afscherming: Afscherming aan schroefverbinding aangebracht
beschermingsklasse IP67 / IP68 / IP69
kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
Manteldiameter: 4,8 mm
Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
Mantaalhechtende stoel: Max. 100 N / 300 mm
Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
Aantal aders: 4
Aderdiameter: 0,34 mm2
Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
Aderopbouw: 19 x 0,15 mm Ø
Afscherming: Cu-vlechtwerk, vertind, 85% bedekking
Lengte: 1,2 m.
Korte kabelmarkering: Li 9Y 11YM 4 x 0,34materiaal
halogeenvrij: Ja
connector
Gekartelde schroefverbinding: Spuitgietzink, vernikkeld
Handgreep: TPU, zwart
Contactoppervlak: AU
Ontvlambaarheid: V-2
kabel
Mantel: PUR op polyetherbasis
Aderisolatie: PP
Chemische bestendigheid: Goed

Omschrijving

Verbindingskabel M12-bus recht op M12-stekker haaks A-gecodeerd, 4-polig, PUR-kabel grijs, afgeschermd, lengte: 1,2 m

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
connector 1
Aansluiting: Bus
Model: M12
Uitvoering: Recht
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: A-gecodeerd
connector 2
Aansluiting: Stekker
Model: M12
Uitvoering: Haaks
Vergrendeling: Schroefverbinding
Aantal Polen: 4
Codering: A-coderingelektrische gegevens
bedrijfsspanning: Max. 250 V AC/DC
bedrijfsstroom: Max. 4 Aconformiteit
beschermingsklasse: En 60529
stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
halogeenvrijheid: DIN VDE 0472-815 | DIN en 50267-2-1omgevingscondities
omgevingstemperatuur
Connectoren: -40... 90 °C (-40... 194 °F)
Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
vervuilingsgraad: 3mechanische gegevens
connectoren
Aanhaalmoment: 0,6 Nm
Losvergrendeling: Aanwezig
Gereedschapsmontage: Langsranden
Steekcycli: Min. 100
Afscherming: Afscherming aan schroefverbinding aangebracht
beschermingsklasse IP67 / IP68 / IP69
kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
Manteldiameter: 4,8 mm
Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
Mantaalhechtende stoel: Max. 100 N / 300 mm
Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
Aantal aders: 4
Aderdiameter: 0,34 mm2
Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
Aderopbouw: 19 x 0,15 mm Ø
Afscherming: Cu-vlechtwerk, vertind, 85% bedekking
Lengte: 1,2 m.
Korte kabelmarkering: Li 9Y 11YM 4 x 0,34materiaal
halogeenvrij: Ja
connector
Gekartelde schroefverbinding: Spuitgietzink, vernikkeld
Handgreep: TPU, zwart
Contactoppervlak: AU
Ontvlambaarheid: V-2
kabel
Mantel: PUR op polyetherbasis
Aderisolatie: PP
Chemische bestendigheid: Goed
