Afbeelding vergelijkbaar

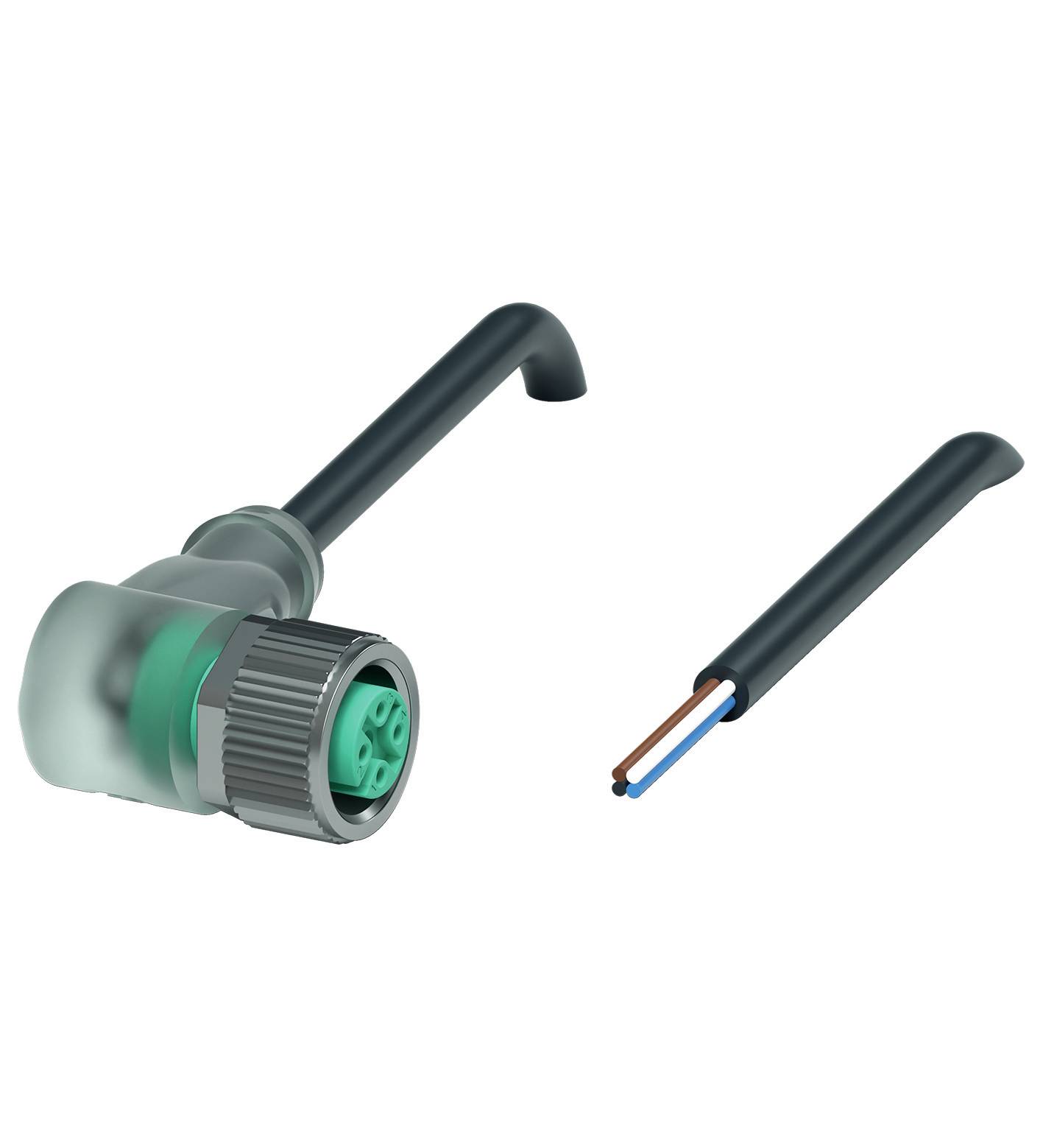

Pepperl+Fuchs 252994 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4 10 m 1 stuk(s)
Soortnaam
Sensor/actuator connector, geassembleerd
Stekkernorm
Sensorik connector
Aansluiting A
M12-bus, haaks
Aansluiting B
Kabel, open eind
Aantal polen
4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 39,66
3
3% = € 3,87
€ 38,37
5
5% = € 9,00
€ 37,86
10
5% = € 21,50
€ 37,51
25
6% = € 63,50
€ 37,12
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 39,66 / Stuk)
€ 39,66
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V1-W-E8-BK10M-PUR-U
- Soortnaam
Sensor/actuator connector, geassembleerd
- Stekkernorm
Sensorik connector
- Aansluiting A
M12-bus, haaks
- Aansluiting B
Kabel, open eind
- Aantal polen
4
- Kabellengte
10 m
- Mantelmateriaal
PUR
- Nominale spanning
24 V/DC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Buiten-Ø
4.3 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Bus
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactoppervlakte
Au
IP68
IP69
- Bijzonderheden
Geschikt voor sleepketting
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
252994
- Inhoud
1 stuk(s)
- Kabel-Ø
4.3 mm
- Kabeldiameter tot
4.3 mm
- Kabel-Ø
4.3 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2630524 Pepperl+Fuchs 252994 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4 10 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630524 Pepperl+Fuchs 252994 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4 10 m 1 stuk(s)
Omschrijving
Kabeldoos M12 haaks A-gecodeerd, LED 4-polig, PUR-kabel zwart, UL-goedgekeurd, geschikt voor gebruik met sleepketting, Torsiebestendig, lengte: 10 m.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Vrij kabeluiteindeindicatoren/bedieningselementen
- LED groen: Bedrijfsaanduiding
- LED geel: Functieaanduiding pin 4
- LED rood: Functieaanduiding pin 2elektrische gegevens
- bedrijfsspanning: Max. 24 V DC -20 % / +25 %
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: UL 1581; DIN en 60332-2-2
- halogeenvrijheid: IEC 60754-1goedkeuringen en certificaten
- UL-goedkeuring: AWM STYLE 20549 AWM I/II A/B 80 °C 300 V FT2 (kabel)
- UL File Number: E231213omgevingsvoorwaarden
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -20... 80 °C (-4 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
- Steekcycli: Min. 100
- beschermingsklasse IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 6
- Manteldiameter: 4,3 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 80 N / 300 mm
- Mantelkleur: zwart (vergelijkbaar met RAL 9005)
- Aantal aders: 4
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 42 x 0,1 mm Ø
- Lengte: 10 m.
- Korte kabelmarkering: Li 9Y 11Y 4 x 0,34
- geschikt voor sleepketting
- Sleepkettingcycli: Min. 5000000
- Verplaatsingssnelheid: Max. 3,3 m/s.
- Verplaatsing: Max. 5 m.
- Versnelling: Max. 5 m/s2
- Torsiecycli: Min. 1000000
- Torsiebelasting: ± 180°/mmateriaal
- LABS-vrijheid: Ja
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, transparant
- Afdichting: FKM
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- UV-bestendigheid: Ja
- Chemische bestendigheid: Goed
- Oliebestendigheid: Ja
- Koelsmeerstofbestendigheid: Ja
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: FT2
