Afbeelding vergelijkbaar

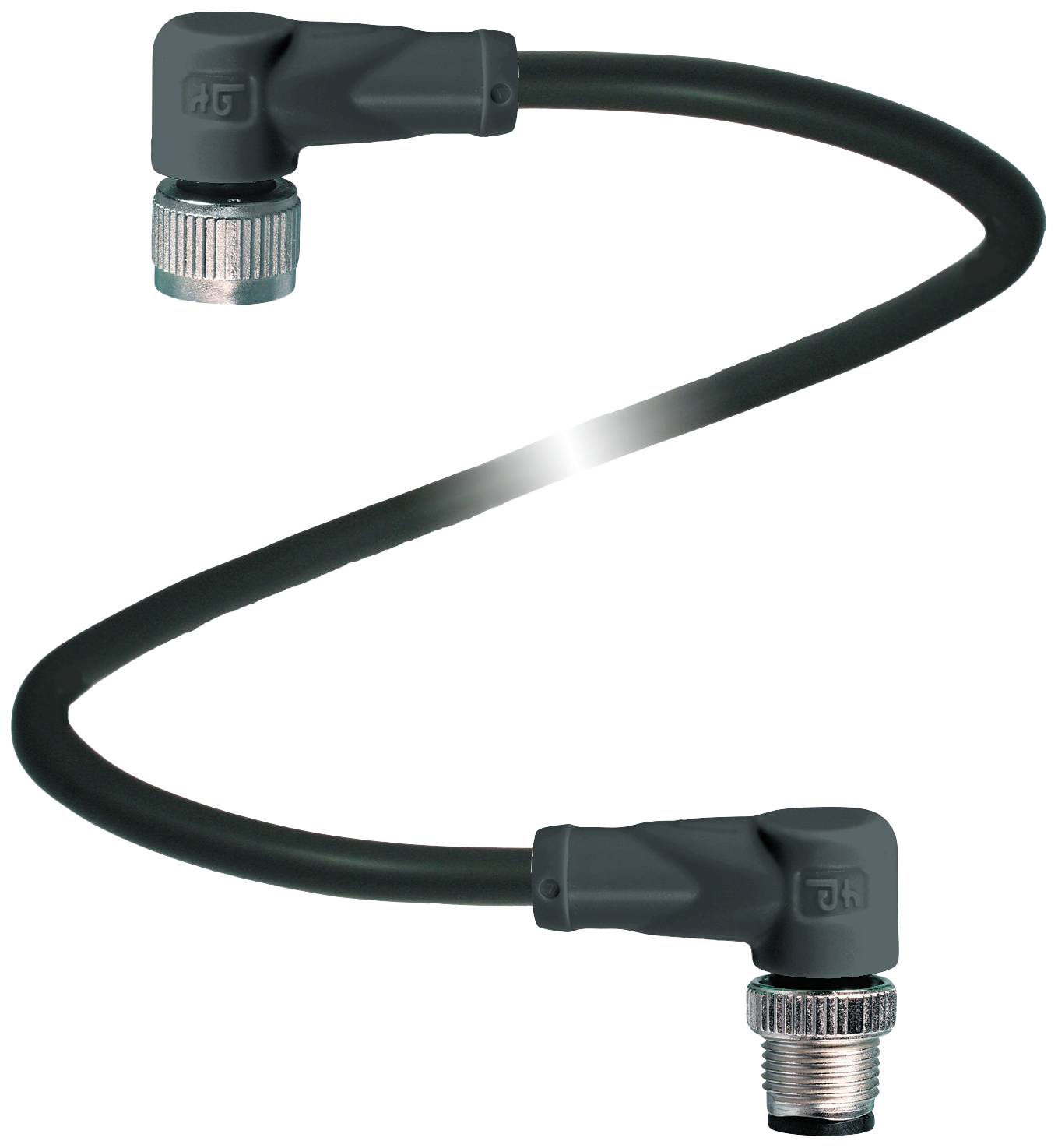

Pepperl+Fuchs 281663 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 1.1 m 1 stuk(s)
Soortnaam
Sensor/actuator connector, geassembleerd
Aansluiting A
M12-bus, haaks
Aansluiting B
M12-stekker, haaks
Aantal polen
4
4
Kabellengte
1.1 m
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 49,58
3
3% = € 4,83
€ 47,97
5
5% = € 11,30
€ 47,32
10
5% = € 26,90
€ 46,89
25
6% = € 79,25
€ 46,41
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 49,58 / Stuk)
€ 49,58
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V1-W-BK1,1M-PUR-U5/ABG-V1-W
- Soortnaam
Sensor/actuator connector, geassembleerd
- Aansluiting A
M12-bus, haaks
- Aansluiting B
M12-stekker, haaks
- Aantal polen
4
4
- Kabellengte
1.1 m
- Mantelmateriaal
PUR
- Nominale spanning
250 V DC/AC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.5 mm²
- Buiten-Ø
6 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.5 mm²
- Aansluiting
M12-stekker
- Kleur (specifiek)
Zwart
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Kabelkleur
Zwart
- Codering
A
- Contactoppervlakte
Goud
- Max. dwarsdoorsnede
0.5 mm²
IP67
IP68
IP69
- Bijzonderheden
Beschermd
- Min. temperatuur
-50 °C
- Max. temperatuur
105 °C
- Soort sluiting
Schroef
- Fabrikantnr.
281663
- Inhoud
1 stuk(s)
- Kabel-Ø
6 mm
- Kabeldiameter tot
6 mm
- Kabel-Ø
6 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,5 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2631609 Pepperl+Fuchs 281663 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 1.1 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2631609 Pepperl+Fuchs 281663 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 4 1.1 m 1 stuk(s)
Omschrijving
Verbindingskabel, M12 op M12, PUR-kabel 4-polig, afgeschermd, lengte: 1,1 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: A-gecodeerd
- UL File Number: E231213elektrische gegevens
- bedrijfsspanning: Max. 250 V AC/DC
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- ontvlambaarheid: UL 1581; DIN en 60332-2-2
- halogeenvrijheid: DIN VDE 0472-815 / DIN en 50267-2-1goedkeuringen en certificaten
- UL-goedkeuring: AWM STYLE 21924/11558 105 °C 300 V AWM I A/B 105 °C 300 V FT2 (kabel)omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -50... 105 °C (-58 °C) 221 °F)
- Kabel, beweegbaar: -30... 105 °C (-22... 221 °F)
- verontreinigingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- Afscherming: Afscherming aan schroefverbinding aangebracht
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 6
- Manteldiameter: 6 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 5 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 80 N / 300 mm
- Mantelkleur: zwart (vergelijkbaar met RAL 7021)
- Aantal aders: 4
- Aderdiameter: 0,5 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 28 x 0,15 mm Ø
- Afscherming: Cu-vlechtwerk, vertind, 85% bedekking
- Lengte: 1,1 m.
- Korte kabelmarkering: Li 9Y C11Y 4 x 0,50materiaal
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- UV-bestendigheid: Ja
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: FT2
