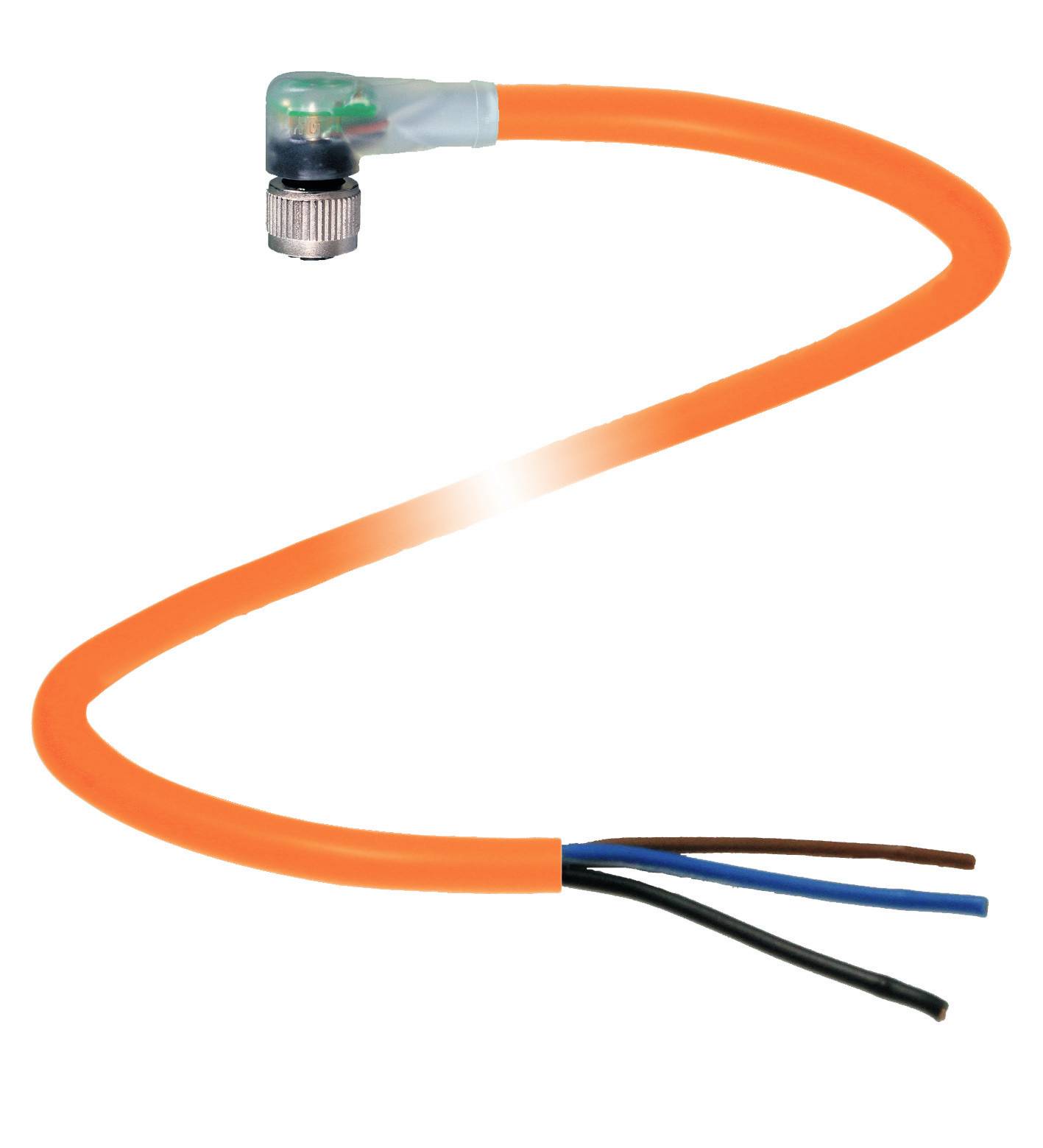

Afbeelding vergelijkbaar
Pepperl+Fuchs 284231 Sensor/actuator connector, geassembleerd M8 Aantal polen (sensoren): 3 1 m 1 stuk(s)
Soortnaam
Sensor/actuator connector, geassembleerd
Aansluiting A
M8-bus, haaks
Aansluiting B
Kabel, open eind
Aantal polen
3
Kabellengte
1 m
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 28,92
3
4% = € 3,78
€ 27,66
5
6% = € 8,80
€ 27,16
10
7% = € 20,90
€ 26,83
25
9% = € 61,75
€ 26,45
50
10% = € 145,00
€ 26,02
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 28,92 / Stuk)
€ 28,92
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V3-WM-E2-OR1M-POC
- Soortnaam
Sensor/actuator connector, geassembleerd
- Aansluiting A
M8-bus, haaks
- Aansluiting B
Kabel, open eind
- Aantal polen
3
- Kabellengte
1 m
- Mantelmateriaal
POC
- Nominale spanning
24 V/DC
- Nominale stroom
3 A
- Nominale stroom (afgerond)
3 A
- Buiten-Ø
4.8 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
M8-bus
- Soort schroefdraad
M8
- Soort schroefdraad kabelaansluiting en montage
M8 x 1
- Kabelkleur
Oranje
- Codering
A
- Contactmateriaal
Goud
- Contactoppervlakte
Goud
IP67
- Bijzonderheden
A gecodeerd
- Min. temperatuur
-40 °C
- Max. temperatuur
150 °C
- Soort sluiting
Schroef
- Fabrikantnr.
284231
- Inhoud
1 stuk(s)
- Kabel-Ø
4.8 mm
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630554 Pepperl+Fuchs 284231 Sensor/actuator connector, geassembleerd M8 Aantal polen (sensoren): 3 1 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630554 Pepperl+Fuchs 284231 Sensor/actuator connector, geassembleerd M8 Aantal polen (sensoren): 3 1 m 1 stuk(s)
Omschrijving
Kabeldoos M8 A-gecodeerd, LED 3-polig, TPE-kabel lasbestendig oranje, lengte: 1 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M8
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 3
- Codering: A-gecodeerddisplay/bedieningselementen
- LED groen: Bedrijfsaanduiding
- LED geel: Functieaanduiding pin 4elektrische gegevens
- bedrijfsspanning: Max. 24 V DC -20 % / +25 %
- bedrijfsstroom: Max. 3 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M8 x 1: IEC 61076-2-104
- ontvlambaarheid: IEC 60332-1-2 , ISO 14572, ISO 6722
- halogeenvrijheid: IEC 60754-2
- hydrolysebestendigheid: ISO 6722
- oliebestendigheid: ISO 14572omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 120 °C (-40... 248 °F) voor 20000 h | -40... 150 °C (-40... 302 °F) voor 3000 uur
- Kabel, beweegbaar: -15... 120 °C (5... 248 °F) voor 20000 h | -15... 150 °C (5... 302 °F) voor 3000 uur
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,4 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- beschermingsklasse IP67
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 4,8 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 10 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 50 N / 300 mm
- Mantelkleur: oranje (vergelijkbaar met RAL 2003)
- Aantal aders: 4
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Niet gebruikt | ader 3: Blauw | ader 4: zwart
- Aderopbouw: 19 x 0,16 mm Ø
- Lengte: 1 m.
- Korte kabelmarkering: Li 7Y 41X 4 x 0,34
- geschikt voor sleepketting
- Torsiecycli: Min. 300000
- Torsiebelasting: ± 360°/30 cmmateriaal
- LABS-vrijheid: Ja
- halogeenvrijheid: Ja
- connector
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, transparant
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: POC
- Aderisolatie: ETFE
- Lasparelbestendigheid: Ja
- Lasspatbestendigheid: Ja
- Oliebestendigheid: Ja
- Hydrolysebestendigheid: Ja
- Ontvlambaarheid: Vlambestendig
- Molecular verbonden: Ja
