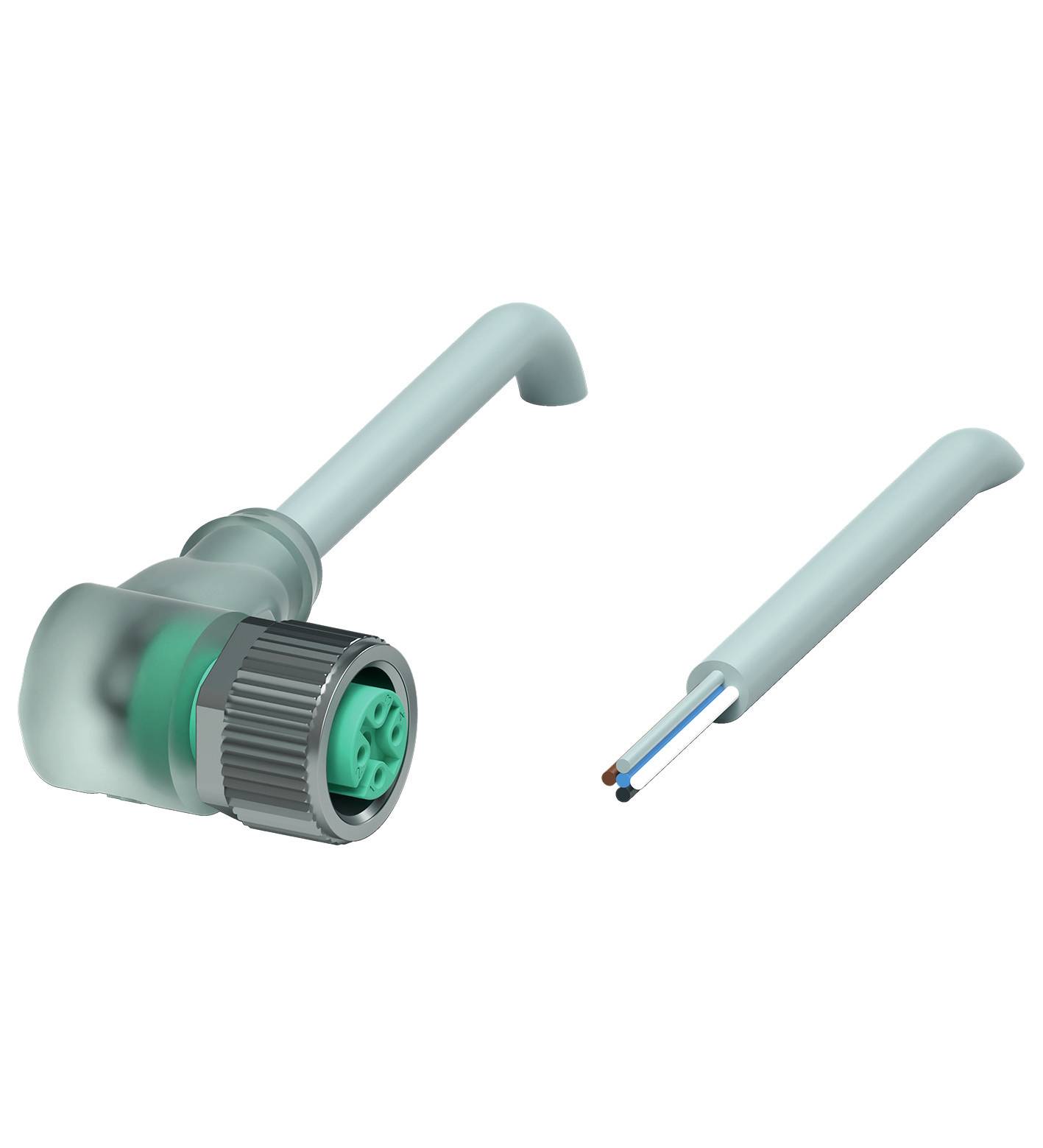

Afbeelding vergelijkbaar
Pepperl+Fuchs 288053 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5 20 m 1 stuk(s)
Soortnaam
Sensor/actuator connector, geassembleerd
Aansluiting A
M12-bus, haaks
Aansluiting B
Kabel, open eind
Aantal polen
5
Kabellengte
20 m
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 71,07
3
3% = € 5,91
€ 69,10
5
4% = € 13,80
€ 68,31
10
5% = € 32,80
€ 67,79
25
5% = € 97,00
€ 67,19
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 71,07 / Stuk)
€ 71,07
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
V15-W-A2-20M-PUR
- Soortnaam
Sensor/actuator connector, geassembleerd
- Aansluiting A
M12-bus, haaks
- Aansluiting B
Kabel, open eind
- Aantal polen
5
- Kabellengte
20 m
- Mantelmateriaal
PUR
- Nominale spanning
24 V/DC
- Nominale stroom
4 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.8 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Bus
- Soort schroefdraad
M12 x 1
- Soort schroefdraad kabelaansluiting en montage
M12 x 1
- Codering
A
- Contactmateriaal
Au
- Contactoppervlakte
Au
- Max. dwarsdoorsnede
0.34 mm²
IP67
IP68
IP69
- Bijzonderheden
A gecodeerd
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
288053
- Inhoud
1 stuk(s)
- Kabel-Ø
4.8 mm
- Kabeldiameter tot
4.8 mm
- Kabel-Ø
4.8 mm (max)
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2631619 Pepperl+Fuchs 288053 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5 20 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2631619 Pepperl+Fuchs 288053 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 5 20 m 1 stuk(s)
Omschrijving
Kabeldoos M12 haaks A-gecodeerd, LED 5-polig, PUR-kabel grijs, lengte: 20 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Bus
- Model: M12
- Uitvoering: Haaks
- Vergrendeling: Schroefverbinding
- Aantal Polen: 5
- Codering: A-gecodeerd
- connector 2
- Aansluiting: Vrij kabeluiteindeindicatoren/bedieningselementen
- LED groen: Bedrijfsaanduiding
- LED geel: Functieaanduiding pin 4elektrische gegevens
- bedrijfsspanning: Max. 24 V DC -20 % / +25 %
- bedrijfsstroom: Max. 4 Aconformiteit
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101
- halogeenvrijheid: IEC 60754-1omgevingscondities
- omgevingstemperatuur
- Connectoren: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -40... 80 °C (-40... 176 °F)
- Kabel, beweegbaar: -25... 80 °C (-13 tot 176 °F)
- vervuilingsgraad: 3mechanische gegevens
- connectoren
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden
- Steekcycli: Min. 100
- beschermingsklasse IP67 / IP68 / IP69
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 4,8 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 60 N / 500 mm
- Mantelkleur: Grijs (vergelijkbaar met RAL 7001)
- Aantal aders: 5
- Aderdiameter: 0,34 mm2
- Aderkleur: Ader 1: Bruin | ader 2: Wit | ader 3: Blauw | ader 4: zwart | ader 5: Grijs
- Aderopbouw: 19 x 0,15 mm Ø
- Lengte: 20 m.
- Korte kabelmarkering: Li 9Y 11YM 5 x 0,34
- geschikt voor sleepketting
- Sleepkettingcycli: Max. 50 / dag
- Verplaatsingssnelheid: Max. 0,3 m/smateriaal
- halogeenvrijheid: Ja
- connector
- Gekartelde schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, transparant
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Chemische bestendigheid: Goed
- Microbenbestendigheid: Ja
- Hydrolysebestendigheid: Ja
